管好你的CAD作品

软件世界

赵宏伟 · 2004年8月16日

　　谁绘的图纸都会有缺陷，谁的创意都会有不足，真可谓：仁者见仁，智者见智。时常，我们做好一个图纸效果，要让领导、用户来发表对它的看法，如能把这些意见标注在我们的图上，接下来修改也就轻松多了。这也不难，可视化图纸制作软件1.0就能很方便地完成，图1就是这样在图纸上标注的效果图。

　　一、认识可视化图形软件

　　可视化图纸制作软件1.0是国产软件，英文名称为VDMaker，可到http://www.xpcad.net/counter.asp?key=vdmakerxp下载。该软件采用中间件技术开发，在CAD上采用即插即用方式注册命令，这种方式和很多二次开发的软件有很大不同。它除了上述的批注功能外，还可以解决下面一些问题。

　　如果每天你有大量的DWG文件生成、交换。时常会有这样三个大的问题：1.劳动成果经常被窃取，辛辛苦苦设计的图纸被对方很轻易地拷贝走了；2.打开浏览文件非常困难，由于版本不一致，高版本的图形在低版本上打不开，有时虽然能打开，但是不能正确显示；3.没有版权标志，一本书还有作者名，微软有MICROSOFT标志，英特尔有intel inside标志，但DWG图纸的创作者却没有单位和个人版权这个标志。

　　下面我们就来看可视化图纸制作软件在这方面的使用方法。

　　软件下载安装完成后，不在桌面自动生成快捷图标，仅在指定位置生成文件夹XPTECH\VDMAKER\，缺省设置为C:\PROGRAM\XPTECH\VDMAKER文件夹。

　　二、CAD文件也加个人信息

　　该软件带定制文件，文件名为Vddesign，利用定制界面可以输入单位名称、个人信息、联系方法、版权信息等内容，这个设计很精巧，也很人性化，也为作者和使用者之间架起了一座桥梁。使得作者保护了自己的独创性，通过你的作品在业界的不断流通，塑造你的个人或者公司的CAD品牌，也使得用户很容易地找到设计者。定制文件存盘名为design.vdd，由于笔者使用的是体验版，不知道最后如何把这些信息加入图纸。但是在尝试时发现，LOGO文件必须是BMP文件，并且不能大于100KB。

　　三、给CAD文件加密

　　软件可以在AutoCAD R14及其以上版本使用，用VDConfig命令进行注册，注意制作人名千万不可漏填，他可是将来为你扬名用的，千万不可错过哟！用VDMAKER命令可以把打开的图形转换为可视化图纸，并可以进行加密处理，别忘了加密(图2)。

　　打开制作的图纸时由于是体验版，因此显示图纸前有几秒钟软件公司的动画信息和Logo,之后才会显示图纸内容(图3)。可能其他版本会出现作者的信息，公司Logo或作者头像。

　　四、CAD文件也做红笔批注

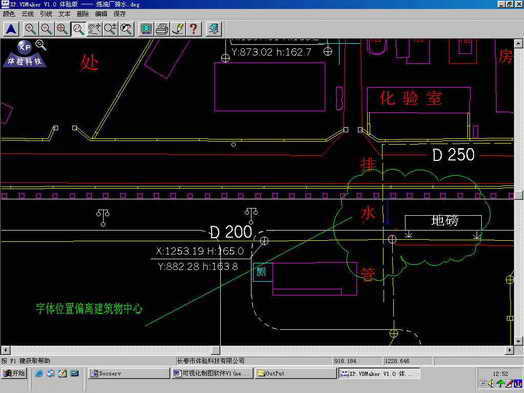

　　它的批注功能也很简单易用，只需要选择工具栏的批注工具，这时候最上面会出现批注的菜单。批注的过程是：首先在菜单栏中设置批注的颜色，一般我们使用红色，然后选择“云线”在图纸上圈画，再用“引线”画一条连续线指明注释的位置，并选择“文本”输入文字说明，中途还可以使用“删除”和“编辑”进行修改，最后选“保存”存储我们所做的批注，缺省的批注输出文件名是后缀名为 .not 的文件，我们可以把这个not文件返回给图纸的原作者以便检查。结果如图1的效果。

　　点评：这款软件对CAD用户来说使用很方便。可以解决图形交换中的版权保护问题，它不需要很昂贵的国外软件便可进行浏览、查阅、注释、打印，基本满足了DWG图形交换的需要。对于有独特个性的设计师、设计师事务所，可以尝试把自己的作品打上铭牌。
