跟我一起清洁投影仪(下)
整机外设
上周我们已经将投影仪进行了拆解并对光箱部分进行了清洗，本周我们就来对镜头进行清洗，并完成最后的还原组装。
一、清洗镜头
镜头结构复杂，拆分难度较大，下面将一一展示拆分过程。

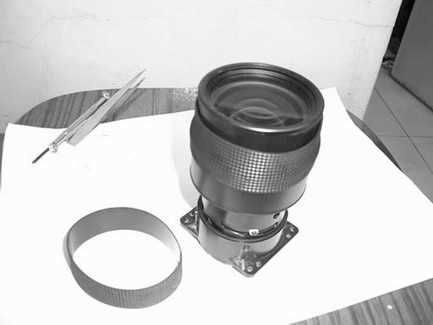

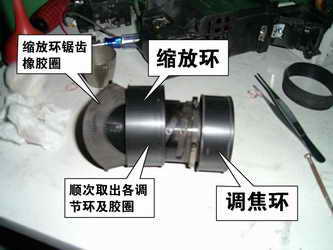

首先为镜身作简单除尘，剥下缩放环上的锯齿橡胶圈。卸下固定缩放环的五只螺钉，将缩放环推向一边，剥除调焦环上的锯齿橡胶圈，拆下调焦环上的固定螺钉，依次将调焦环、缩放环、缩放环锯齿橡胶圈取出(图1)。
将调焦镜筒的限位片拆下，旋下调焦镜筒。注意：调焦镜的螺纹上涂有润滑脂。

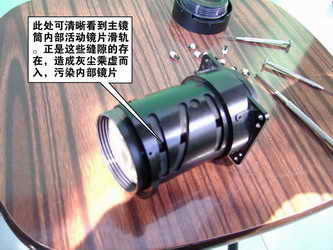

旋下调焦镜筒后，可见到主镜筒中的镜片上有一层较厚的灰尘。另外由于调焦镜筒螺纹上的润滑脂高温融化，造成镜片被油脂浸润，呈毛玻璃状(图2、3为结构示意)。

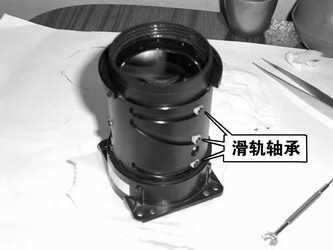

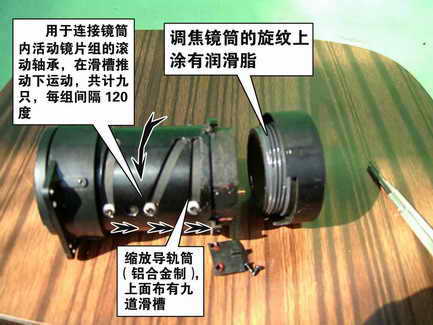

拆下全部九个滑轨轴承，取下铝合金缩放导轨筒后，可看到主镜筒上开的槽，当铝合金缩放导轨筒转动时，将转动力传给九个滑轨轴承，九个滑轨轴承推动内部三组活动镜片沿主镜筒的开槽作轴向运动(图4)。
在拆下九个滑轨轴承后，内部三套活动镜片均会脱落，小心从镜筒前端将两组活动镜片倒出。
最困难的莫过于卸开镜头尾部的金属圈盖，此处已用胶封死。镜筒内有污染的两组镜片无法从前端倒出，只能将圈盖卸开。

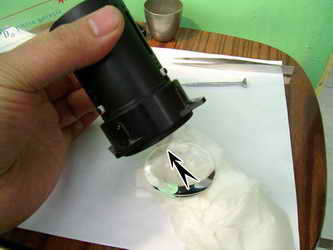

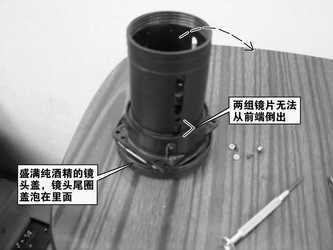

在镜头盖中注满纯酒精，将镜头尾端圈盖泡在里面(图5)，数小时后溶开封胶。
拧开尾圈盖，取下一只凸透镜片，接着是一个圈形镜片支架，及另一个凸透镜。从镜筒尾端取出两个镜片组件。

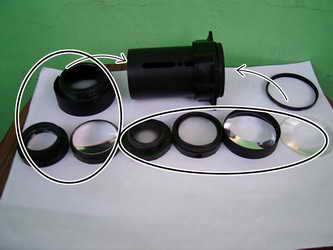

各镜面的清洗方法与光箱镜片的清洗方法类似，概不赘述。清洗后镜面如图6。
图中左边为从镜头前端装入的三只组件，右面四个组件及尾圈盖由后部装入。
下面将看到镜头的重装步骤：
先从镜筒尾端装入一个固定镜片组件，及一个活动镜片组件，注意组件的凸面都朝上。

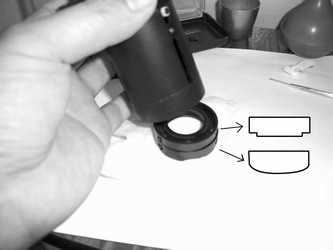

安装两个镜片组件的固定螺丝及滑轨轴承。用镜头纸托住透镜从镜筒尾端装入，图7中镜片的凸起面朝上。将镜筒立起来，安装镜片支架。
安装最尾端的镜片，图示的透镜平面朝上凸起面朝下(图8)。然后旋上镜头的尾圈盖。
将镜头前面装入的两个镜片组件叠起来，将镜筒反过来从前端送进去。
拆下先前从镜筒尾端装入的活动镜片组件的三个滑轨轴承。套入缩放导轨筒，仔细将所有滑轨轴承上好(图9)。

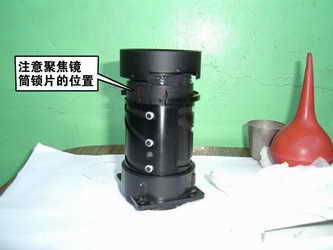

将镜筒立起来，确定好聚焦镜筒锁片的位置，从正确的角度旋入聚焦镜筒，然后上好锁片(图10)。
接着按顺序装好聚焦镜筒调焦环，缩放调节环并套入锯齿橡胶圈(图11)。
在镜头缩放环外包上几层无纺布，用胶带固定，防止清洗后再次污染。实践证明这是一个简单有效的做法，若厂家在出厂时这样处理，防尘效果将会好很多。

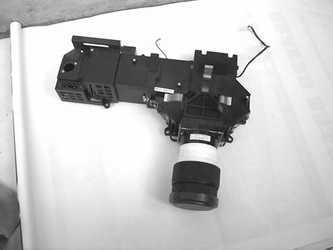

图12是将做了防尘处理的镜头装回光机总成的照片，镜头清洗完成。

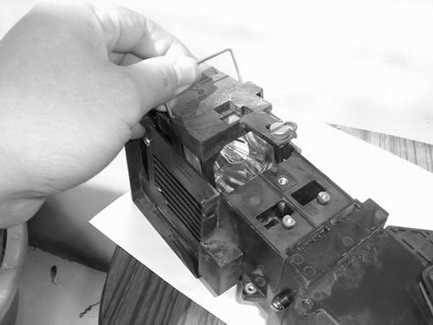

现在装回灯泡(图13)，安上液晶板散热风扇，将光机总成装回机箱(图14)。
二、机箱内部除尘
这部分工作较易，但也是必需的。主板的反面，灰尘如没有去除，遇上阴天下雨，谁也不能保证不出问题。

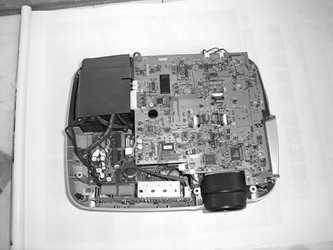

电源风扇带给高压点灯器的“礼物”，贴片元件尽被灰尘盖住，几个大型元件上铺满厚厚的灰尘，看来高适应性的投影仪防尘系统确有开发的必要。用上期清洗光箱部分的方法即可完成机箱内部的除尘工作。
三、最后的组装工作

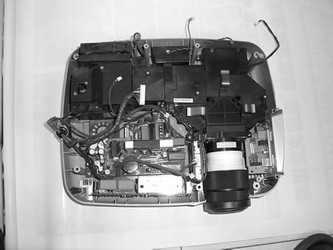

插好主板与接口板的连线。然后将三根液晶板信号电缆从电路板槽孔中穿过，插入插座并用锁片固定好。将各种信号线接插件插在相应的主板插座上。
上好VGA口上的四只六方螺丝，将主板的三只固定螺丝上好。然后安装好灯泡的防热隔罩(图15)。

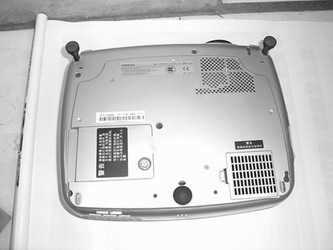

扣上投影仪上盖，反过来上好六颗螺丝，盖上过滤网(图16)，一切OK了！
经清洗后，投影仪的亮度几乎达到刚购买时的水平。但大家在操作中一定要注意，万一打破一片镜片，就可能导致整台机器报废！整个操作中，在装回机器的时候，一定要严格按拆装顺序的反顺序回装，并注意力度，避免产生损坏！
