中望CAD中块属性的制作
软件世界
现在CAD的技术应用领域十分的广泛，虽然AutoCAD是CAD领域应用最主流的软件，但BOBO希望大家能发现一些除AutoCAD外的一些好的CAD软件以及辅助软件，并将自己平常使用它们一些好的应用经验及技巧写给我们与大家分享。投稿信箱：cad@cpcw.com
中望CAD是CAD软件中除AutoCAD外应用较为广泛的国产CAD软件之一，由于和AutoCAD兼容较好，中望CAD在建筑、装饰、机械、造船和制造业中都有一些应用。这些国产软件的应用也是大家关心的。
对于一些设计师和工程师来说在绘制图纸的时候常常需要绘制标题框，而对于不同的行业和不同的公司会签栏的内容也不尽相同。许多的设计者都使用拷贝粘贴的方式来达到这个目的。但是还是要手动更改一些会签栏的内容。如何能够用一种简单的方法达到这个目的呢？中望 CAD的attdef命令为我们提供了这个方便。

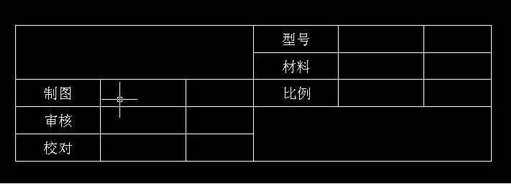

首先在中望CAD中先画好一个标题栏，把不更改的内容在标题栏中写好(如图)。
接下来制作块属性。在命令行中输入attdef命令，出现属性编辑对话框。
点取标题栏中心点作为文字插入的位置，并且选择文字的对齐方式为“中心-中”(这里主要看使用者文字的输入方式)。在属性名称栏中输入该方格的名称，在提示栏中输入提示输入内容的提示。在最后的缺省文本中输入系统缺省的内容。这个时候点击定义并编辑，那么一个块属性就制作好了。在对话框的模式一栏中的几个选项是设定属性值的显示方式和文字是否需要固定，读者可以自行尝试这些不同选项的结果。这里我们不作任何的更改。
用上述方法依次定义每个方格的属性。定义好后我们来完成最后一步──块的制作。在命令行中输入block或者wblock命令，出现块制作的对话框。点取标题框的右下角作为插入点，选择所有对象。这里要注意的一点是，选取属性对象的顺序会影响插入标题框时属性值输入的顺序。使用者可以根据自己的使用习惯点选属性对象。选择对象结束后点击“确定”就大功告成了。用wblock命令制作块可以以文件的形式保存块。使用者就可以多次插入。同样在中望CAD中，可以用相同的方法制作机械工程图中的粗糙度符号，也可以制作建筑装饰行业图中的各种家具。
