AutoCAD中倒角与布尔命令的使用
软件世界
在《AutoCAD也玩手机建模》一文中用到倒角与布尔命令，AutoCAD中倒角命令分为Chamfer(直角或斜角)与Fillet (圆角命令：有弧度的圆角)。这两个命令不但在二维绘图中使用非常频繁，在三维绘图中也一样方便实用。下面我们就谈谈这几个个命令在三维绘图中的具体用法。
一、Chamfer(直角或斜角)的运用
1.首先使用Box命令在视图中创建一个100×75×15的立方体，也可以使用先创建一个矩形然后用挤压的方式来创建(效果如图1所示)。

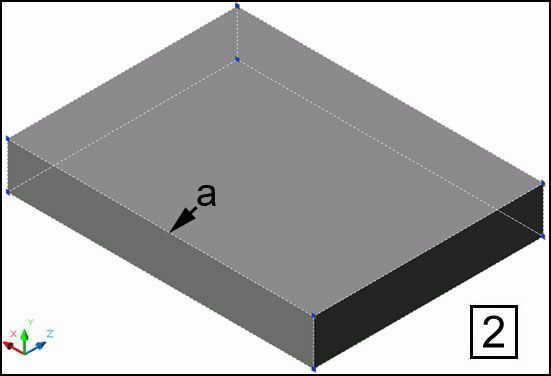

2.输入倒角命令(Chamfer)后选取物体的a边，回车结束选取(图2)。
3.输入底面倒角距离13后回车，再输入另一面倒角距离3回车。

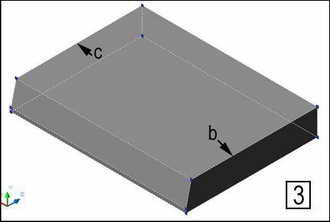

4.再次选取需要倒角的a边，回车即完成倒角操作(效果如图3所示)。
二、Fillet(圆角命令)的运用
1.输入圆角命令(Fillet或快捷键“F”)后选取物体的c边﹐输入圆角半径为13(如图3所示)。

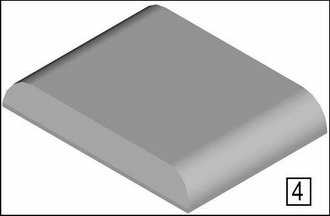

2.选取物体需要的圆角的另一边b回车后完成圆角命令(效果如图4所示)。
圆角命令与倒角的差别：
(1) 圆角(Fillet)命令在进行三维圆角时也是以线为选取对象﹐而不同于倒角命令(Chamfer)那样需要对一个面进行选取参考。(2) 圆角(Fillet)命令可以将物体上不相邻的多条边同时进行圆角﹐而倒角命令(Chamfer)将只对所选的面上的边进行操作。(3) 圆角(Fillet)命令与倒角命令(Chamfer)在操作上也有相同之处﹐那就是在进行圆角操作或倒角操作时输入的半径或距离不能大于物体面上的边。
三、布尔操作命令

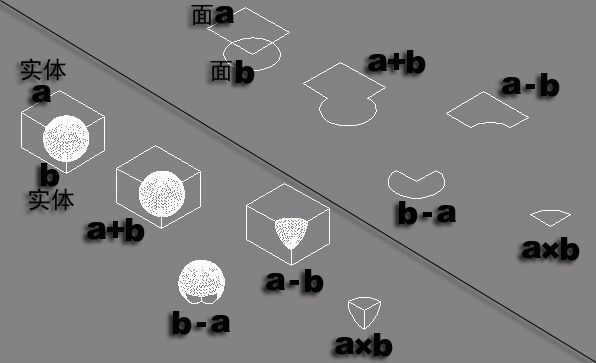

布尔操作命令包括三个不同的操作，分别是布尔加、布尔减和布尔交。布尔加英文名称为Union，快捷键为Uni，具体操作是：键入Uni回车，选择多个面或实体，选择完毕后回车。得到的结果如图5所示。布尔减英文名称为Subtract，快捷键为Su，具体操作是：键入Su回车，选择a面或实体，选择完毕后回车，然后选择b面或实体，选择完毕后回车。得到结果如图5所示。布尔交英文名称为Intersect，快捷键为In，具体操作是：键入In回车，选择多个面或实体，选择完毕后回车。得到结果如图5所示。需要注意是：只有面与面之间或者实体与实体之间可以进行布尔操作。
