跟我一起清洁投影仪(上)
整机外设
笔者所在学校装备了目前教育单位比较流行的神州数码CX-500投影仪，经过一年多的使用，该机出现亮度下降的情况。经检查，亮度下降是投影仪内部污染所致。
笔者经过仔细研究，发现污染问题主要出在投影仪的光机和风冷部分：
1.电源风扇的进风口正安装在镜头上方(投影仪采用吊装方式)，电源风扇紧靠镜头，使灰尘在镜头周围大量沉积。
2.镜头未采取防尘措施，投影仪投影面积的缩放由调焦环后的缩放环来实现，缩放环上的滑槽轨道和镜头滑槽实际上成了空气进入镜头内的通道，因镜头冷热变化使灰尘由滑槽缝隙进入镜头内腔，使镜片组污染，这是导致亮度下降的最主要原因。另外调焦镜筒座上涂有润滑脂，润滑脂因高温融化浸润聚焦镜片，也是投影仪亮度下降的一个原因。
3.投影仪的光箱部分密封不严，导致灰尘从缝隙中进入光箱，并沾染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗。
4.液晶板冷却系统仅使用较简易的单层滤网，且风路密封不好，易受灰尘沾染，使液晶板通光效率下降。
下面我们就来看看如何拆解清洗投影仪解决这些问题，机器型号不同的朋友也可以借鉴一下。
一、投影仪拆解

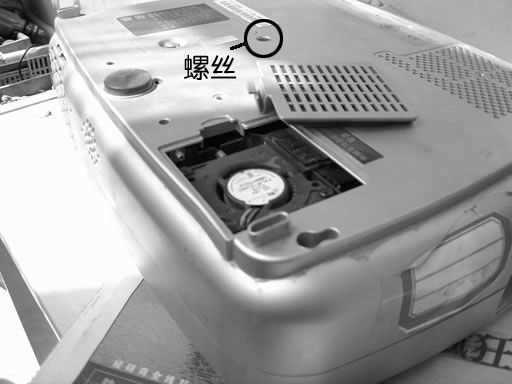

1.将机器翻过来，拆下6颗螺丝，简单地清扫一下灰尘，拿下过滤网，将机器重新翻正，掀去上壳(图1)。

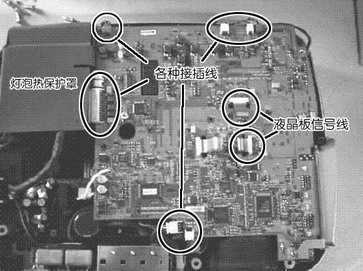

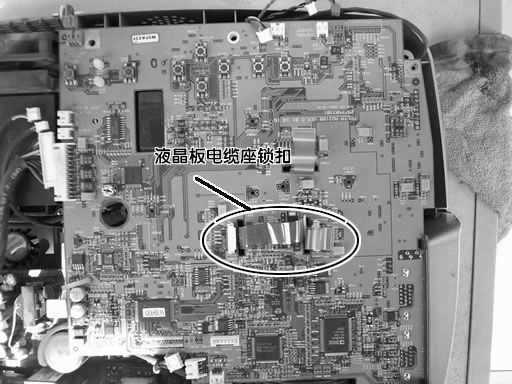

2.卸主板，拿走灯泡上的防护罩。将主板四周的接插线拔除，然后将液晶板上的信号线取下(图2)。扳开液晶板电缆接插件的锁扣，轻轻地取下液晶板电缆(图3)。
卸去主板上的3颗螺丝， 拆去固定两个VGA接口的4只六角螺丝，拔除主板与输入接口板的连接插头，拿下主板(图4)。

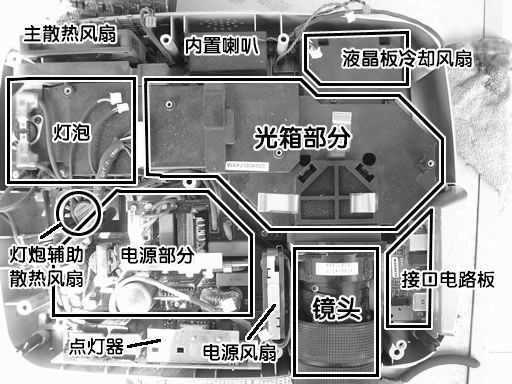

此时机芯已经暴露在面前，其主要组成为：除主板外，有接口电路板、光箱、镜头、灯泡、液晶板散热风扇、内置喇叭、主散热风扇、电源、高压点灯器、辅助散热风扇等(图5)。

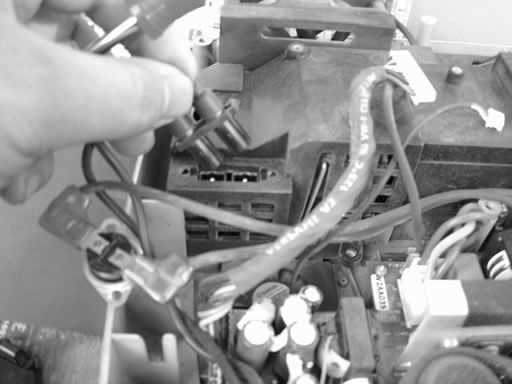

3.接下来拆下灯泡温度传感器螺丝，取下点灯器高压线(图6)。

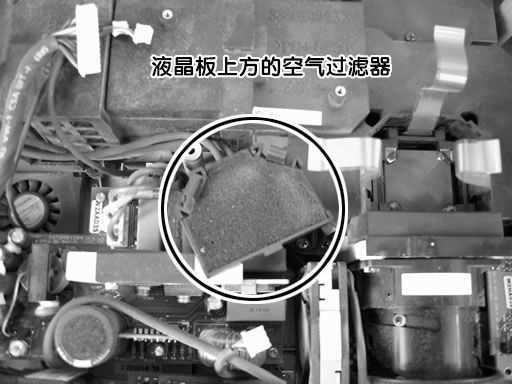

4.轻轻取下三块液晶板上方的空气过滤器(图7)。
5.拆下光机总成(包括灯泡、光机、镜头、液晶板散热风扇)的固定螺丝，将光机总成从机箱中提出(图8)。
机壳部分可清晰看出冷却系统风的流向。不幸的是进风口恰好设计在镜头下方，造成灰尘进入镜头腔，污染镜头。

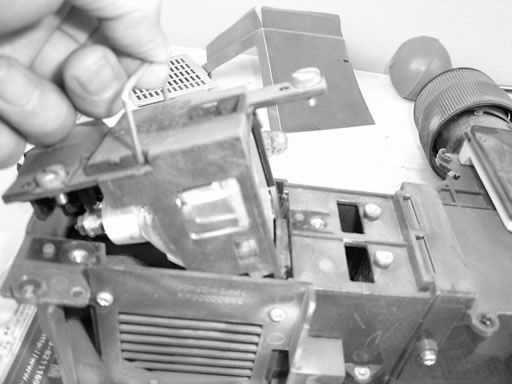

6.分解光机总成：用平口螺丝刀松开两只固定螺丝，取出灯泡(图9)，可以看到灯泡舱通向光箱的一面玻璃片积有灰尘，影响了通光量。

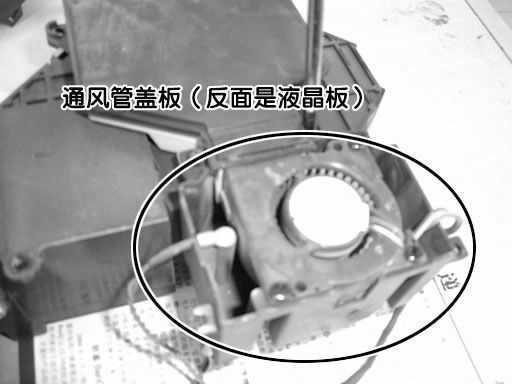

将液晶板独立的散热风扇从光机总成上拆下来(图10)。

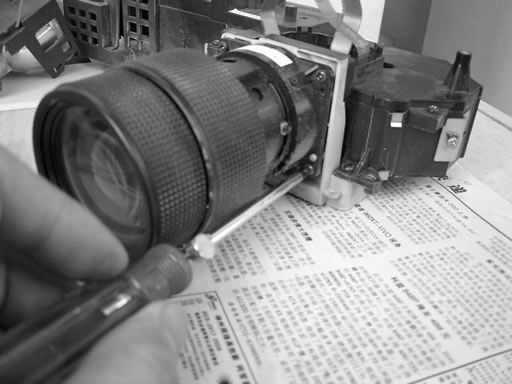

然后就可以拆下液晶板通风盖板，里面也有积尘。液晶板过滤器难以阻隔大量灰尘。拆下固定镜头的4颗螺丝，取下镜头(图11)，可以发现下半部分很多灰尘，将镜头对光观看也是灰蒙蒙的。
拆下代表红色的箭头所指的4颗螺丝(图12)。

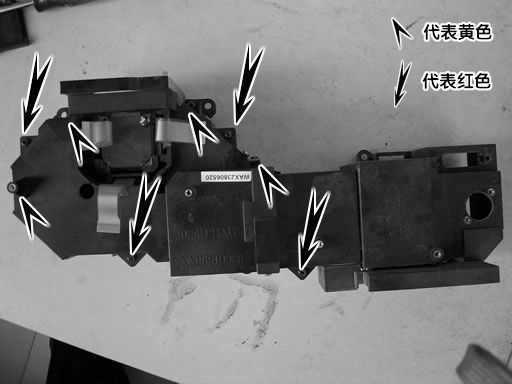

注意：代表黄色的箭头所指部分是四块黑塑料片，其下面点了胶，用以固定光箱中的反光镜片，所以揭起光箱盖板动作一定要轻，千万不要将粘住的镜片带出摔坏或弄破。
打开后的光箱，有众多的镜片，各反射镜、分光镜、偏振镜、凸透镜不同程度地沾染了灰尘，液晶板上也有灰尘沉积。根据经验估计，清洗这部分后，光通量大约可改善1/4～1/3。
图13中所示：A～E为五片反射镜(其中A、B是分光镜)，1～5为五片凸透镜，6～8为偏振镜，9～11为改善光平行特性的组合透镜组。
二、光箱镜片的清洗
先准备一些工具和材料：橡胶吹气球、脱脂棉、镊子、尖嘴钳、螺丝刀、钢丝钩、镜头纸、无水酒精及盛酒精用的容器。
因为多数镜片安装有反正之分，清洗前一定要记准原来的安装方式，拆一片洗一片，洗完装回去，再拆另一片。
光箱中编号为C、D、E的镜片有弹簧片顶着，拆卸时一定要小心，千万不要扳坏，可先将弹簧片抽出，再轻轻地将镜片取下，这三块镜片都是表面镀有反射层，不要装反。
编号为1～5的凸透镜可用钢丝钩轻轻提出。编号为6、7、8的单色偏振镜贴膜面一定要靠着液晶板。
清洗镜片时先用脱脂棉蘸些纯酒精(99.7%)，先将镜面擦一遍，趁酒精还没完全挥发马上用镜头纸将镜面擦亮，对光看看，尽量不要有污渍，最后用吹气球吹去留在镜面上的纤维丝。洗好的镜片放在镜头纸上，用镜头纸包着放回原处。
液晶板若污染严重，清洗可用医用棉签，蘸些纯酒精，从液晶板散热缝隙伸入，轻轻擦试。若不严重，只须用吹气球吹一下即可。
预告：完成了设备的拆解和光箱镜片的清洗，下期我们就将进行操作最复杂也是最关键的镜头部分的清洗了。
