一箭双雕——用手机旅行充电器为USB移动硬盘供电

数码时尚

周劲涛 · 2004年8月2日

　　一般购买USB移动硬盘时大都没有配备外接的电源适配器，使用时仅仅依靠主板的USB端口提供的500mA电流供电，有时是不够的，特别是很多采用较老型号主板的电脑，往往不能正确识别USB移动硬盘，导致无法使用。如果再从其他的端口如PS/2口取电，又比较麻烦(较老的电脑大多采用PS/2接口的键盘或鼠标)。怎么办呢？

　　其实完全可以利用现有的手机旅行充电器，简单快捷地改制一个USB移动硬盘的外接电源适配器，笔者发现科健K98手机的旅行充电器(型号为TC-98)非常适合改造成USB移动硬盘的外接电源。改造时不用拆开电源，仅仅改动一下充电器的插头即可，不影响原充电器的所有功能。该充电器输出功率大(额定输出电流达700mA)，市电电压在100V～240V波动时，均可稳定地输出5V的直流电压(实测波动范围为±2%)，且长时间使用发热量小，随身携带使用很方便。具体改制方法如下：

　　1.用较小的十字起子卸下该旅行充电器电源输出插头的两个固定螺钉(图1)；

　　充电插头上有固定螺钉

　　2.用万用表测量，找出正负极线路，并做好标记(图2)；

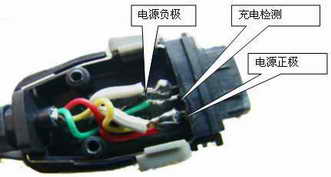

　　充电插头内的连接线

　　3.购买一个与自己的USB移动硬盘外接电源插口相适合的插头，焊接好一段长度适当的连接线，做好绝缘处理并包扎牢固；

　　4.在科健K98旅行充电器输出插头外壳正面，在居中的位置开一个小孔，将上面自制的短线插头一端穿进充电器输出插头，按照移动硬盘电源供电要求，用尖头烙铁焊接固定好；

　　5.最后合上充电器插头，固定好螺钉，一个既可为移动硬盘供电，又能为手机充电的电源适配器就改造好了，改制好的样品如图3。

　　改制好的充电器

　　其他型号手机的旅行充电器也可仿照以上改造过程进行。
