走进Socket478的世界——Socket478芯片组全盘点之Ali & Ati篇
硬件周刊

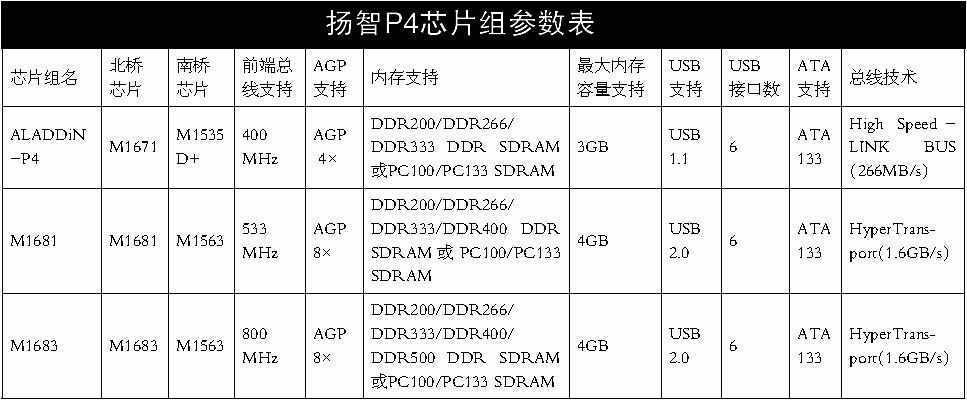

ALi
作为台湾第三大IC设计厂商,扬智(ALi)在芯片组市场过得并不如意。虽然早早就获得了英特尔的奔腾4芯片组授权,但其奔腾4芯片组无论是数量还是质量乃至推出的时间,都和英特尔、威盛、矽统等厂商存在一定的差距。
ALADDiN-P4
和矽统一样,扬智推出的第一款奔腾4芯片组就提供了对DDR333的支持。ALADDiN-P4北桥芯片为M1671,支持400MHz前端总线和AGP 4×,ALADDiN-P4可以搭配M1535、M1535D、M1535+、M1535D+等四款南桥芯片,其中M1535和M1535+主要针对笔记本电脑市场。M1535D支持ATA100,但是存在最大137GB的硬盘容量限制;最多支持6个USB 1.1接口。而M1535D+则支持ATA133,而且突破了137GB硬盘容量的限制,其余则和M1535D相同。南北桥之间采用High Speed-LINK BUS(高速连接总线)技术连接,数据传输速率可以达到266MB/s。ALADDiN-P4在规格上来说还是很不错的一款产品,但是这款产品上市实在是太迟了。在它上市时,VIA Apollo P4X266A和SiS 645早已占据了大部分中低端市场。而且它的性能也并不尽如人意,幸好其低廉的价格可以作为一个亮点。
M1681
扬智的M1681芯片组北桥芯片为M1681,支持533MHz前端总线和AGP 8×,南桥芯片则为M1563,支持ATA133,最多支持6个USB 2.0接口。南北桥之间采用了HyperTransport Technology,传输速率可高达1.6GB/s。借助AMD的东风,扬智将其所有的芯片组产品的南北桥总线都换成了HyperTransport Technology,解决了扬智没有自己的高速总线的问题。但这款产品还是更多地见于移动市场,在桌面市场实在是难得一见。
M1683
M1683芯片组北桥芯片为M1683,支持800MHz前端总线和AGP 8×,最神奇的地方莫过于它在支持DDR500的同时还支持PC100/PC133 SDRAM。南桥芯片则还是M1563,支持ATA133,最多支持6个USB 2.0接口。南北桥之间依旧采用了HyperTransport Technology。作为最后一款推出的支持800MHz前端总线的Socket478芯片组,M1683的性能只能说是中规中矩。不过它的价格倒是非常吸引人,相信在华擎等厂商的助力下,在中低端市场应该还会有所作为。

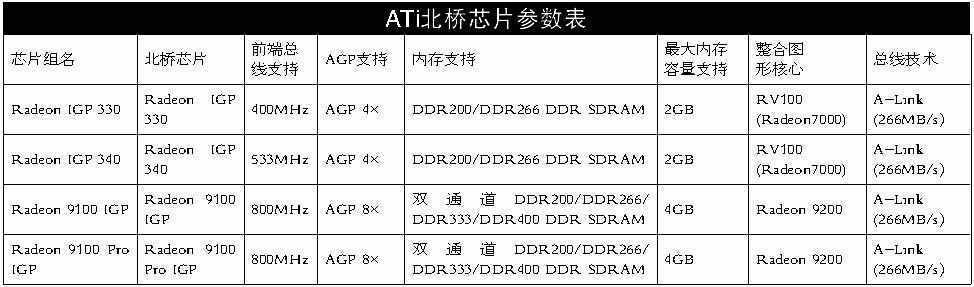

ATi
作为图形芯片领域的老兵,ATi早在奔3时代就曾进入芯片组市场,但可惜成绩不太理想。进入奔4时代,ATi也结合自身优势,推出了数款整合芯片组。
Radeon IGP 330

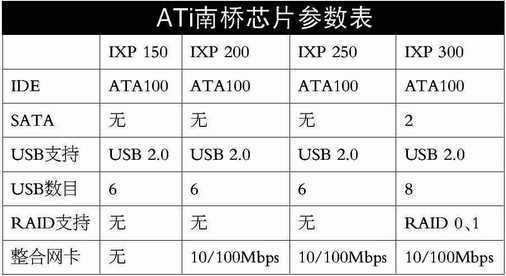

Radeon IGP 330北桥芯片为Radeon IGP 330,支持400MHz前端总线和AGP 4×,内建由Radeon 7000修改而来的RV100 128位图形核心。Radeon IGP 330可以通过32bit PCI总线同第三方厂商的南桥芯片,例如威盛的VT82C686B等连接,也可通过ATi特有的A-Link总线同IXP 150、IXP 200或IXP 250连接,可以实现266MB/s的带宽。IXP 150、IXP 200和IXP 250都支持ATA100,支持6个USB 2.0接口,区别主要在对网络的支持上,其中IXP 150未集成网络功能;IXP 200整合了10/100Mbps网卡;IXP 250也整合了10/100Mbps网卡,更拥有远程启动代理、桌面管理接口及网络远程开机功能等IXP 200不具有的功能。Radeon IGP 330和Radeon IGP 340一样,作为ATi对芯片组市场的探路石,它们主要应用于笔记本平台,由于上市时间较晚,在台式机中比较少见。
Radeon IGP 340
Radeon IGP 340和Radeon IGP 330相同,只是增加了对533MHz前端总线的支持,支持AGP 4×,内建由Radeon 7000修改而来的RV100 128位图形核心。南桥芯片也同样可以使用第三方厂商的南桥芯片或IXP 150、IXP 200和IXP 250。
Radeon 9100 IGP
北桥芯片为Radeon 9100 IGP,支持800MHz前端总线和AGP 8×,Radeon 9100 IGP整合了精简过的Radeon 9200图形核心,在整合芯片组中显卡性能还是相当不错的。而且Radeon 9100 IGP具有一个很有特色的多头显示功能。在插入ATi的AGP显卡之后,可以实现三头显示,而不是像其他的芯片组只能屏蔽掉整合的图形核心。南桥芯片则为IXP 150、IXP 200或IXP 250。南北桥连接方面,Radeon 9100 IGP芯片组通过A-Link总线交换数据,带宽为266MB/s。作为第一款比较像样的产品,Radeon 9100 IGP在诞生之时起就褒贬参半。借助双通道内存架构的威力,它成为了Socket478市场上图形性能最强的集成芯片组。但是其内存的兼容性又实在是让人不敢恭维。而且它不支持SATA和RAID,实在是一大缺憾。
Radeon 9100 Pro IGP
从命名上大家就可以发现,Radeon 9100Pro IGP和Radeon 9100 IGP相差并不大,最主要的区别就是改进了内存系统性能,同时还增强了内置显卡的性能。正是由于这些改进,Radeon 9100 Pro IGP的系统性能几乎能和Intel 915G媲美了,而图形性能在整合主板中也是最强的。虽然仍然是DirectX 8.1规格,但是ATi让Radeon 9100 Pro IGP可以更好地运行DirectX 9.0B的程序。在南桥芯片方面,Radeon 9100 Pro IGP除了搭配IXP 150、IXP 200和IXP 250南桥芯片,还可以搭配最新的IXP 300南桥芯片,支持ATA100和两个SATA接口,支持8个USB 2.0接口,支持RAID功能,整合10/100Mbps网卡。Radeon 9100 Pro IGP的发布弥补了Radeon 9100 IGP的众多不足,IXP 300南桥芯片对SATA和RAID功能的支持更使主板的价格得到了进一步的控制。Radeon 9100 Pro IGP的一切看上去都很美,剩下的就是市场的检验了。
随着i915、i925等一系列芯片组的上市,英特尔已经开始新一轮的更新换代。Socket478已经快要完成历史的使命了,SocketT已经近在眼前。虽然对SocketT接口,大家都是褒贬不一,但是在英特尔巨大的车轮面前,我们还是不得不接受这个事实,Socket478的时代已经过去,未来是属于SocketT的。
