廉价飞行摇杆的改造
硬件周刊
对于飞行模拟游戏来说,摇杆是必不可少的装备,然而一款好摇杆少则要两三百元、多则要五六百元，常令手中银子有限的玩家们望而却步。前些时候逛电脑城的时候买到一款北通飞行摇杆，不到百元的价格却提供了USB接口连接、苦力帽、双振动等中档摇杆才有的功能，并且摇杆的外形是根据中国人的手型来设计的，握在手中非常舒适，而很多国外品牌的摇杆则过于粗大，使用起来非常不便。
经笔者使用后发现这款摇杆有两个较大的问题，一是杆力较大且不可调，这样就影响了操作时的控制精度，使动作显得较为“粗暴”。二是物理杆量与逻辑杆量不同步且相差较大，只移动了物理行程的1/3，逻辑行程就满了，控制精度较差。针对这些问题，笔者对这款摇杆进行了改造。
针对杆力过大的问题，通过减小弹簧张力的办法来解决。由于这款摇杆的弹簧是在底座里面的，必须拆开底座，其中黑色的方块就是万向调节组件，拧下箭头所指的螺丝，取下底盖就可以看到弹簧。要减小弹簧的张力就必须缩短弹簧的长度，缩短长度有两种方法，一种是将弹簧剪去一圈(普通的老虎钳剪不动，可以用钢锉将它锉断)，不过剪了就没办法恢复了。另一种方法就是将相邻的两圈用线绑在一起就能缩短弹簧的长度。缩短后的弹簧自然长度在4.5厘米左右就可以了，不能过短，不然力量太小会影响摇杆的回中。

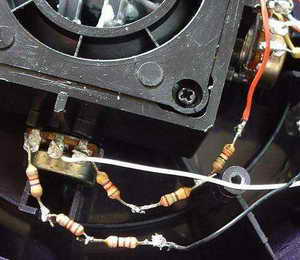

针对杆量的问题，通过分析发现，这款摇杆的X、Y轴位置取样是用两个电位器来实现的，红线是+5V，黑线是地，白线连接电位器滑臂，摇杆的偏移与电位器中轴联动，通过检测电位器滑动臂的电压来判断摇杆的位置，这样可以通过修改电路来调整杆量。只要在电位器的两端各串联一只阻值合适(4.7kΩ左右)的电阻就可以加大逻辑行程。因为串联电阻后电位器两端的电压减小，使电位器滑臂要移动更大的距离才能达到同样的电压变化量。笔者是用多个小电阻串联来代替一个较大的电阻，这样可以精确调整，还可以利用在电位器两端接入不同阻值的电阻来调整摇杆的中点。当然你也可以用可调电阻，不过可调电阻使用的时间长了阻值会发生变化。

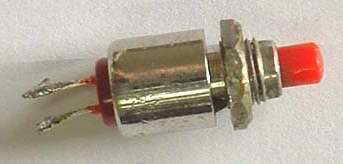

最后笔者还作了另一个改进，由于底座上的按钮不多，平时很少用，笔者就把其中最常用的一个移到了摇杆上，用中指来控制。找一个最小号的无自锁按钮开关，把摇杆拆开，在左边外壳上中指对应的位置上钻一个合适的孔把按钮装上。在底座电路板上按钮的相应位置上焊两根线，把线穿过摇杆的中轴，焊在按钮开关上，这样就可以用中指来操作了。
经过改进后这款摇杆杆力适中，操作舒适，改动按钮后操作起来更加顺手，逻辑行程的最大值达到了物理行程的3/4，控制精度大大提高，在游戏里对摇杆曲线进行合理设置后控制精度已接近一些名牌摇杆了。
