装机，玩一次高级积木(下)
硬件周刊
我们在27期F5版“硬派学堂”里开始了装机的第一步，讲了装机前的一些准备工作，如准备磁性螺丝刀、硅脂等必备工具；还有一些操作注意事项，譬如释放人体静电、安装时防潮湿、防装机动作粗暴等。这里阿萌再次强调一下装机的常规顺序：CPU→散热器→内存→电源→主板→电源连线→机箱连线→显卡→硬盘→光驱→软驱→数据线→机箱。接着上次显卡的安装，这期阿萌就带大家从硬盘开始继续搭“积木”吧：)
实战装机全过程
9.硬盘的安装

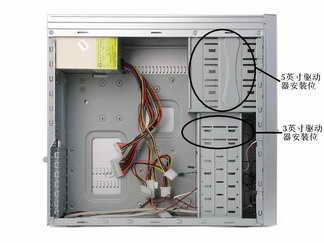

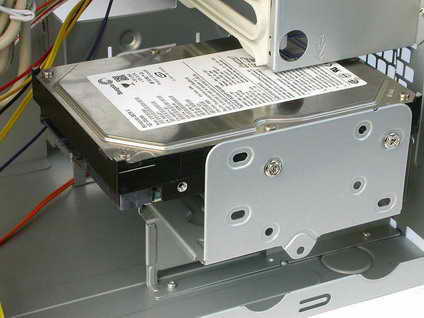

硬盘的安装位置要看准了，它通常在机箱内部的3.5英寸驱动器安装位上(如图1)，如果有软驱的朋友，一定要避免把硬盘安装在对应软驱出口的驱动器安装位上。安装硬盘时，首先把硬盘底部电路板朝下，硬盘接口部分朝外，用手平行将它送入到3.5英寸驱动器安装位(如图2)，直到硬盘的四个螺丝孔与机箱上的螺丝孔对齐，再分别拧入螺丝固定即可。
驱动器安装位
注意硬盘安装位置
注意：硬盘的两侧各有两个螺丝孔，在拧紧四个螺丝时，其进度要保持相对的一致，切勿一次拧紧其中的一个螺丝，造成硬盘受力不均，导致硬盘在以后的使用中易发生故障。
10.光驱的安装

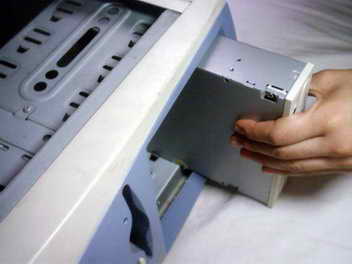

首先拆掉机箱上5英寸驱动器安装位的挡板，然后把光驱从机箱外部安装位平行送入(如图3)。其次就是固定光驱，方式与硬盘基本相同。
安装光驱
11.软驱的安装
软驱也同样需要固定在机箱内部的3.5英寸驱动器安装位上，只是软驱在安装时应该对齐机箱面板上的软驱插入位。
12.数据线的连接
硬盘和光驱等IDE设备的连接就稍微复杂一点，连接数据线之前要注意：如果只有一个硬盘和一个光驱，最好将这两个设备都设置为主盘。如果有两个硬盘或两个光驱，需要把多出来的那个硬盘或光驱设置为从盘。

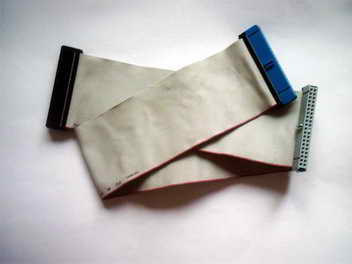

接下来就可以为这些IDE设备连接数据线了，硬盘的数据线通常是80芯(如图4)，比较细心的读者可以注意到，硬盘数据线不但两端有IDE接口，在数据线的中间也有一个IDE接口，它是用来连接从盘的。要注意的是，80芯数据线连接时有一定的规则，蓝色端的硬盘数据线接口要与主板上的IDE1接口相连(图5)，而另一头就要与硬盘的数据线接口相连。
80芯硬盘数据线
主板上的IDE接口
主板上的IDE2接口主要用于连接光驱。且连接光驱的数据线只需要40芯(80芯数据线也通用)，方向不分正反，用户可以把任意的一个接口插入到主板的IDE2接口中。
另外还需要提及一下软驱数据线，这条数据线其中的一端带有翻转的几根连线(如图6)，这一端必须与软驱相连，而另一端则必须连接主板，否则软驱无法正常工作。
认准软驱数据线
13.电源线的连接
硬盘、光驱、软驱及它们与主板之间的数据连线接好后，要保证这些设备能正常运行，当然少不了为它们连接电源线。只要把电源中为IDE设备供电的D型接口插入到硬盘或光驱的电源接口中(图7)，再把电源中为软驱专门供电的接口插入到软驱中即可。
各类电源接口
注意：很多显卡风扇也采用D型接口供电，且同时还可以并�*鲆桓鯠型接口，最好不要用并�*龅腄型接口为硬盘供电，否则很容易造成硬盘的各种故障。
14.机箱挡板的安装
机箱挡板通常是利用螺丝加固的，我们需要把机箱挡板对准相应的卡口，然后平行侧滑挡板使它与机箱严密吻合，最后安装上螺丝即可。
机箱的外部连线

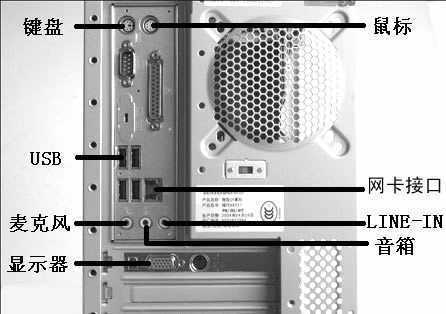

整个机箱部分已经组装完成了，但是显示器、鼠标、键盘、音箱都还在旁边待命呢。抓紧时间，我们开始搭最后的“积木”。按照图8所示，把相应的设备和机箱上的接口对应连接上。
外部设备连接示意图
1.连接显示器
显示器后部有一根信号线，它与机箱背部的显卡输出端口相对应，这个信号线插头设计成防反插形式，仔细对照接口形状，你就知道该怎么连接它了。连接好后，一定要把显示器信号线两旁的螺丝慢慢拧紧才算完全接好。
2.键盘鼠标的连接
普通的PS/2鼠标、键盘，只需将它们的插头对准插入主板上的键盘和鼠标圆形插座即可。通常鼠标接口为绿色，键盘接口为紫色。需要注意的是，PS/2键盘和鼠标接头是一个六针的圆型插头，连接键盘接口的时候要注意其方向性，否则会造成插头内插针的弯折，在插入时千万不要使用蛮力。而USB的键盘、鼠标的连接则相对简单，直接把它们的USB端口与机箱上的USB接口相连即可。
3.音频线的连接
大多数的主板后面的音频接口有三个，红色的是麦克风接口，绿色的是音频输出接口，蓝色是音频输入接口。要想音箱或耳机发声，一定记住把它们的插头插到音频输出接口。至于音频输入接口则多被用于电视卡的音频信号捕捉，当需要语音输入时，就要把耳机上的麦克风接头插到麦克风接口上。
最后，只要把机箱电源线和显示器电源线插入到室内的电源插座上，接通电源后就可以开机了。
至此装机就全部完成了，怎么样，以后大家再搭这类高级“积木”，不废吹灰之力就能把它搞定了。
