Auto CAD社区(22)：借力Excel巧绘曲线

软件世界

阿@ · 2004年6月7日

　　笔者在作图时经常需要根据多个坐标点绘制曲线，而输入坐标点的工作非常繁琐。后来，笔者发现了下面的简便方法。

　　1．编制Excel工作表

　　启动Excel，在A列中输入X坐标，在B列中输入Y坐标，然后在C列中输入公式得到坐标点，具体方法为：在C2中输入公式“=A2&“,”&B2”，然后用填充柄将C2中的公式复制到C列中相关的单元格内(图1)。

　　选中C2:C7单元格区域，单击工具栏中的“复制”按钮，把这些坐标值复制到“剪贴板”中。

　　2．绘制曲线

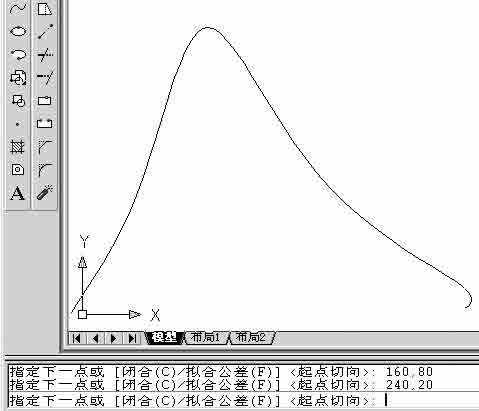

　　启动AutoCAD，在命令行中键入“spline”，按回车键，在“[对象(O)]：”提示信息后，单击右键，选择“粘贴”命令，就可以得到曲线了(图2)。

　　把坐标值编辑为Excel文件，一是便于修改，二是可以反复利用这些坐标值，非常方便。
