本本硬盘烧坏的维修

数码时尚

张克 · 2004年6月7日

　　不久前买了一个IBM 20GB的笔记本电脑硬盘，又花50元买了一个杂牌USB移动硬盘盒，无包装和说明书。轻车熟路安装起来，当满怀希望把移动硬盘和电脑连接起来后，只见硬盘盒的黄灯常亮，没有熟悉的硬盘复位声，甚至连硬盘转动的声音都没有，难道杂牌硬盘盒是坏的？

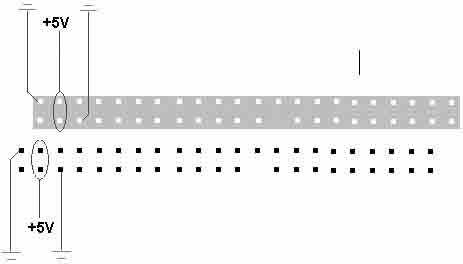

　　可当把硬盘盒再次打开后一看，原来是硬盘插错位了，在把硬盘插入到硬盘盒上的插槽时，最边上的两根针因为错位而末插进去。大家知道，笔记本电脑硬盘的电源针脚和数据针脚是在一起的，而最边上的针脚是硬盘的接地针脚，第二排是+5V供电针脚，而笔者却将硬盘的接地针脚插入了+5V针脚插孔里(图1)。

　　赶快重新正确接上，通电后硬盘还是不转，看来硬盘被烧坏了。冷静分析，笔者第一次通电时硬盘没有任何响应,也没有烧焦的味道和其他异样，估计只是烧坏了某一部分保护电路而已。

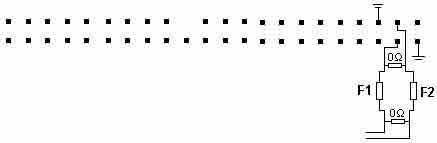

　　马上用六角螺丝刀拆下硬盘的PCB板，从电源针脚开始检查，发现+5V电源与后面的电路是由一个标志为F1的元件连接上的(图2)。

　　同一电路上还有一个标志为F2的元件空着未焊接，用万用表测量为断路，心中一阵高兴，经仔细检察，除F1元件外，没有其他线路和元件与PCB板的主电路相连，F1元件肯定就是保险管之类的东西了，由于找不到与这个F1相同的元件，直接用一根从耳机线里拆下来的铜丝，将F1元件的两端焊接上，接着装上通电，复位正常，烧坏的本本硬盘彻底被修好了。
