3D特区(21)：水墨CG制作探秘
软件世界

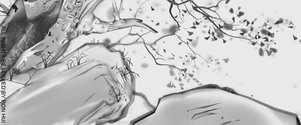

CCTV央视上越来越多地出现了一种国画水墨的CG效果，在观众群中引起了不小的反响。而国人制作的《夏》三维水墨作品入围国际上最权威的计算机图形大赛(华人的第一次)，有很大的突破，见图1。可见CG水墨的感染力量之强！
由于CG制作是一个非常复杂的过程，在有效的版面中，我们只能讲述其大致实现的过程。下面我们就来看看在三维软件和后期渲染中，是如何实现水墨CG的效果。

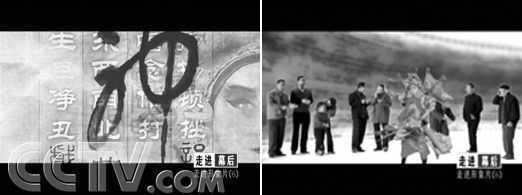

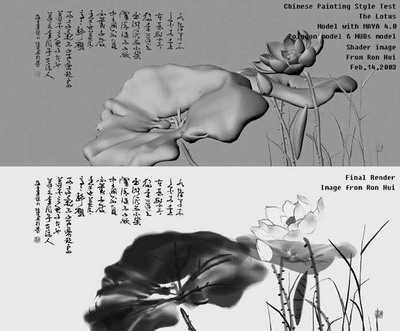

纯三维软件制作的水墨(如国际大赛入围的《夏》图1、图2)；后期制作渲染的水墨(如央视5台的形象片，如图3)
一、三维软件制作水墨效果
在三维制作中我们就以在3DSMAX中为例，这种方法的技术关键点就在于微妙的阴影材质、灯光阴影、加GLOW，整体色彩调节模仿国画墨色。材质类型需要勾选Smoke和Falloff两项。然后整个水墨材质的“Opacify”透明度参数要调低，建议为“62”，这样就会呈现水色彩的半透明特点。针对画面中不同的物件，如水、鱼、花、鸟，可以设置多个不同参数的水墨材质(图4)。就像这里的Opacify参数的不同就可以造就传统国画中所讲究的“墨分五彩”。接下来Refraction折射项也需要设置一下，建议参数设为15。
最后，材质面板中所有关系画面的色彩部分，都依据自己的审美进行一下设置，这里其实就是功夫在CG之外了，大家应该多看看关于国画色彩、墨色的书籍画册。如果你有亲身的水墨画经验，对于这里的色彩调节是大有好处的。为什么有的人也是看同样的教程，却抱怨怎么老是调不出逼真的水墨感觉，原因就在这里。
二、后期制作渲染水墨效果
央视的水墨形象片可都是真人表演的，并非虚拟空间的三维角色。这样就需要后期软件，如AftterEffect来打造了。

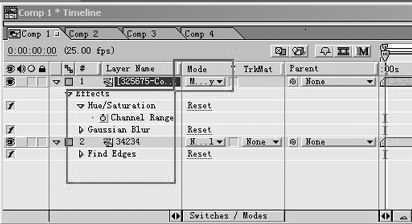

1．首先，在AftterEffect中新建comp1，调入原始素材，如京剧的唱念做打片段。多复制几层(图5)，将下面的一个层施加Find edges(查找边缘)特效。上面的一个层施加Hue/sturation并设置参数为-348。然后再来一个高斯模糊(参数建议为27)，层模式设置为Mutiply叠合模式。
2．新建Comp2，把前面的Comp1拖进来。复制两层，上层施加高斯模糊(参数37)，注意一定要设置为ADD叠合模式。
3．新建Comp3，把Comp2拖进来，还是复制两层，上层施加高斯模糊(参数28)，注意要设置Overlay叠合模式。
4．在最低一层，导入一张扫描的宣纸底纹图片。(虽然现在有一些程式化制作的纹理图片，但是都不够逼真，这里笔者建议还是扫描真实宣纸，以获得最佳效果)
