数码摄像机的内科手术——索尼PC7E维修实例
数码时尚
笔者有一台索尼PC7E摄像机，是前年买的二手货，开始使用感觉还算不错。后来发现拍摄时变焦杆对压力过于灵敏，推拉变焦时容易发生“飞焦”。半年后开始出现故障，开机后，按下摄像键没有任何反应，有时摄像机还会乱操作。认真观察后发现，该机开仓键下面连接控制面板的排线有被黑胶布粘上的痕迹，估计是排线折断造成断路或接触不良，经询问得知可能要更换控制面板总成。

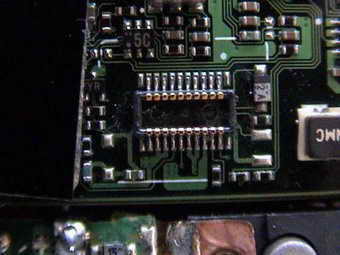

笔者上网查询该机控制面板总成价格，广州某店报价为400元，遂产生了购件自己更换的想法。为稳妥起见，笔者决定自己拆机先弄清原因再说。原来该机并非是控制面板的排线折断，而是连接控制面板的排线与摄像机主板的连接座脱焊。整个连接座镶嵌在排线一头(图1)，完全脱离了主板，开关电路、控制电路完全不通，致使摄像机无法工作。因该连接座外形如一块集成块，大小仅为2mm×4mm，两侧各10个焊点，每个焊点很小，排列密集。该机主板为机器焊接，精密度非常高。在业余条件下如何将该连接座的20个焊点一一对应焊接在电路板上，确是一个棘手的问题。

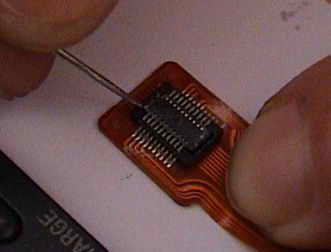

笔者用放大镜反复观察，一时找不到解决办法。后来多次尝试用胶水粘贴后施压使触点接合，仍存在接触不良的现象，无法保证摄像机正常工作。经反复考虑，最后决定还是采用电烙铁焊接，才完全解决了问题。方法如下：将大头针磨尖后插入镶嵌在排线的连接座两端，轻轻将它撬起，如此反复数次，使连接座与排线插头分离(图2)。
用锉刀将30W电烙铁嘴磨尖，用电烙铁嘴沾少许酒精松香液，然后使它完全“吃”锡，接下来给电路主板及连接座20个触点上锡。操作时注意酒精松香液、焊锡用量不能过多，电铬铁嘴划过后，触点亮白、触点之间互不粘连即可。上锡时间不能过长，以免过热造成损坏，然后用棉签蘸少许无水酒精对焊接处做一次清洁。
接下来用缝衣针蘸上502胶水粘在连接座底部中央。借助放大镜观察，用镊子将连接座放到电路主板上，使连接座两侧触点(各10个)与电路主板上触点重叠(此道工序要十分细致、小心，它是成败的关键。连接座两侧触点必须与电路主板上两侧触点一一重叠对应好，图3)，稍稍用力使连接座与电路主板粘合。
最后进行焊接，左手用硬物压住连接座使之无法移动，右手用电烙铁嘴稍用力压在触点上焊接，待触点颜色变成亮白色时迅速向外划出并吹气冷却，如焊接后发现触点粘连说明是焊锡过多，重复上述焊接方法即可将连接座焊接好(图4)。用棉签蘸少许无水酒精对焊接处做一次清洁，用放大镜逐个观察接触点是否存在虚焊或接触点间存在焊锡粘连，再用万用表做一次电路检测，如正常即可插入连接控制面板的排线，然后按与拆机相反顺序装机即可正常使用。
在操作中必须注意以下事项：①为防止静电损坏主板，电烙铁必须断电后方可焊接；②焊锡不宜过多，否则容易造成触点粘连，以接触点“吃”锡后颜色变成亮白色即可；③使用的电烙铁功率宜在30W内，焊接时间不宜过长；④操作时必须小心谨慎，周全考虑，胆大心细。
