掀起你的盖头来——探索硬件的内部结构 软驱篇
硬件周刊
虽然现在闪存“大行其道”，但是用软驱的朋友还是有很多。我们怎么能忽略了这位电脑的大功臣呢？它默默无闻地在机箱里工作了这么久，想必还没有几位达人看透过它，今天阿萌就给大家来一个图说软驱，给没拆过软驱又想了解软驱的朋友过过眼瘾。

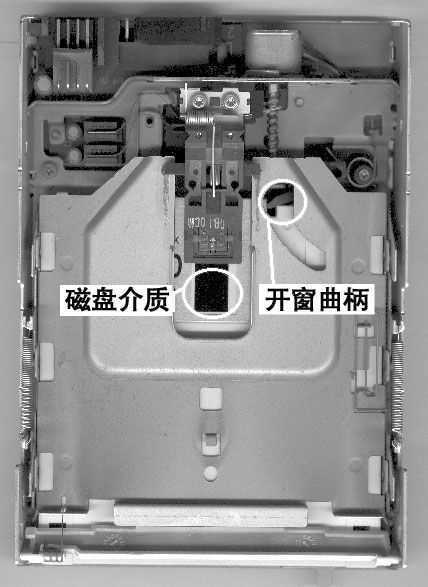

如上是取下软驱上壳后看到的软驱内部机械结构。其中仓门弹簧把软驱仓门闭合，防止异物进入。两边的拉簧负责为软盘出仓提供弹力。磁头压簧保证软盘推入后，磁头向下与磁盘介质接近，以便读取数据。磁头旁边斜长的窗口里面是开窗曲柄，当软盘推入以后，该曲柄卡住软盘金属挡片右侧的缺口，在推力作用下，把金属挡片向左推，露出里面的磁盘介质，以便读盘。

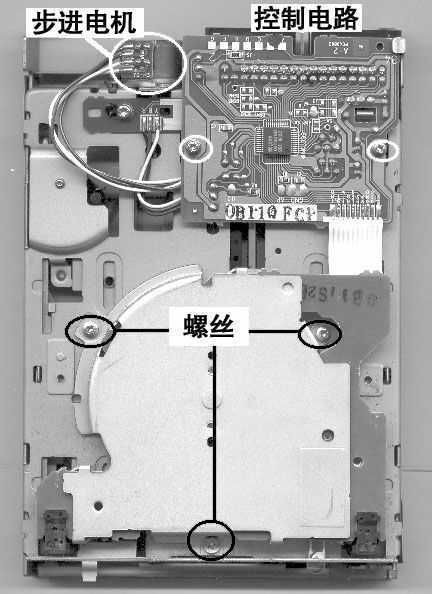

如上是外壳拆开后的软驱样子。其中的电路板部分是软驱的关键部位之一，它负责数据的转换处理、步进电机、旋转电机的控制。
如上是软驱插入软盘后的状态，开窗曲柄的位置已发生变化，仓盒紧紧压住磁盘，使中心点电机突起部分插入磁盘相应缺口，带动磁盘旋转，同时，磁头到位。

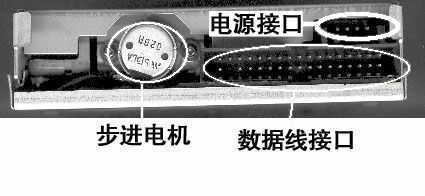

如上是软驱数据接口和电源接口。

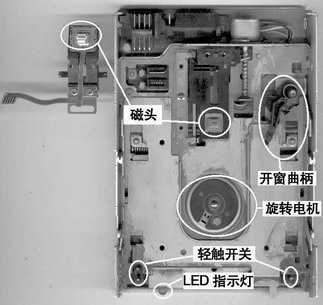

摘下软驱所有弹簧和磁头数据排插线后，轻轻动仓盒两边，可以取出磁盘移动仓盒，里面的结构更清晰。开窗曲柄、旋转电机、步进电机全部出现。磁头分为对应的上下两个步进电机可以带动磁头伸缩，读取内圈数据。特别要注意仓门附近的三个轻触开关，它们分别对应磁盘末端的两个方孔，主要用来检测磁盘是否到位。有两个轻触开关并排在一起，其中靠近仓门的一个开关用于检测写保护是否打开。
