巧用海尔电脑外置A/V连接器

整机外设

阳雨 · 2004年5月10日

　　海尔电脑内置了TV Wonder电视卡的机型都提供了一个外置的A/V连接器，下面笔者以海尔健康超人933为例向大家介绍用这个连接器来实现DV的视频采集。

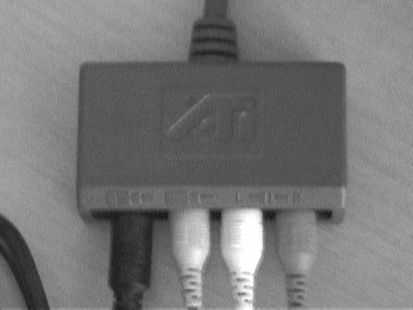

　　首先安装好电视卡驱动程序，使电视卡能正常接收有线电视，然后把外置A/V连接器接在电视卡的A/V IN接口，这个连接器支持S-Video和复合信号两种方式供视频采集用(如图)：从左到右依次是S端信号输入(黑)，复合信号输入(黄)、左声道(白)、右声道(红)。

　　当我们采用S-Video连接时就把S-Video连接线插入DV的S端和连接器的S端；若采用复合信号连接时就把视频接收线的黄、白、红三头分别插入连接器对应颜色的插孔，另外一头插入DV的AV插孔。如果你的DV支持S-Video和复合信号两项，S-Video能产生最佳效果。

　　把DV设置为播放模式，打开电视播放程序TV Player，单击TV控制面板上的设置按钮，然后单击视像选项卡，设置连接器的采集方式为S-Video(或者复合，与接线方式对应)，并且把广播标准设置为Palncomb (采用复合时设为PAL制式)。确定后就可以在电视窗口中看到DV正在播放视频，这时单击TV控制面板的录制按钮就可以把正在播放的视频录制为AVI或者MPEG存入硬盘，从而达到视频采集的目的。
