读懂LED指示灯，判断连通性
网络通信
虽然我们可以借助Ping和Tracert命令来测试网络的连通性，但是我们无法确定网络故障的具体位置。然而，借助于网卡和网络设备的指示灯，也能非常直观地、非常容易地进行判断。
一、网卡指示灯及判断
在使用网卡指示灯判断连通性时，一定要先将集线器或交换机的电源打开，并保证集线设备处于正常运行状态。
比较好的10/100Mbps网卡通常都有三个LED指示灯。但是，不同品牌的网卡的指示灯所代表的意义有所不同。例如，Accton 1027D的指示灯就分别表示当前的连接速率(“LINK/10Mbps”指示灯或“LINK/100Mbps”指示灯)和是否正在通讯(“ACT”指示灯)；而D-Link 530TX的指示灯则分别表示连接速率(“100Mbps”指示灯)、是否正在通讯(“LINK”指示灯)和全双工状态(“FULL”指示灯)。当相应的指示灯亮时，即表示网卡处于相应状态下。
如果计算机与10/100Mbps交换机的端口正常连接，那么，D-Link 530TX的“FULL”和“100Mbps”指示灯应当呈绿色，“LINK”指示灯会不断闪烁；而Accton 1207D的“LINK/100Mbps”指示灯呈绿色，“ACT”指示灯会不断闪烁。如果计算机与交换机未能正常连接，那么，网卡上所有指示灯均应熄灭。因此，当你发现网卡指示灯没有被点亮时，就表明计算机与网络设备之间没有建立正常的连接，物理链路有故障发生。
需要注意的是，无论网卡是否安装了驱动程序，无论交换机是否设置了VLAN或其他功能，只要网卡与交换机之间的链路是畅通的，那么，相应的指示灯就应当被点亮。否则，可以简单地判断为网络连通性故障，应当使用专用工具对链路进行测试。
现在越来越多的主板集成了Intel Pro/100Mbps网卡。通常情况下，集成网卡只有两个指示灯，黄色指示灯用于表明连接是否正常，绿色指示灯则表示计算机主板是否已经供电以及正处于待机状态。因此，当计算机正常连接至交换机时，即使计算机处于待机状态(绿色灯被点亮)，黄色指示灯也应当被点亮，否则，就表示发生了连通性故障。
二、交换机指示灯及判断

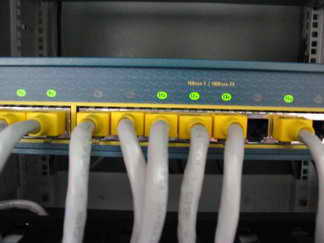

无论是集线器还是交换机，无论是光纤端口还是RJ-45端口，每个端口都有一个LED指示灯用于表示该端口是否处于工作状态，即连接至该端口的计算机或网络设备是否处于工作状态、连通性是否完好。无论该端口所连接的设备处于关机状态，还是链路的连通性有问题，都会导致相应端口的LED指示灯熄灭。只有该端口所连接的设备处于开机状态，并且链路连通性完好的情况下，指示灯才会被点亮(图1)。现在就让我们来了解一下几种交换机指示灯。
1.Cisco交换机指示灯

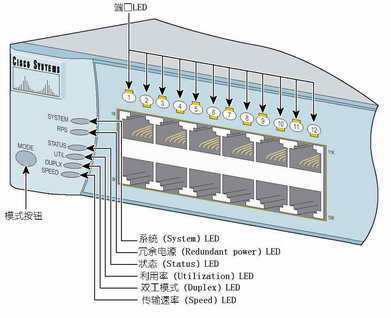

下面以Cisco Catalyst 2950/3550系列交换机为例，详细介绍一下Cisco各种LED指示灯的含义。Catalyst 2950/3550系列交换机前面板LED指示灯标注如图2所示。
System LED指示灯用于显示系统加电情况。当该指示灯熄灭时，表示系统未加电；当该指示灯呈绿色时，表示电源正常，系统正常运行；当该指示灯呈琥珀色时，表示系统虽然加电，但电源有问题，系统无法正常工作。

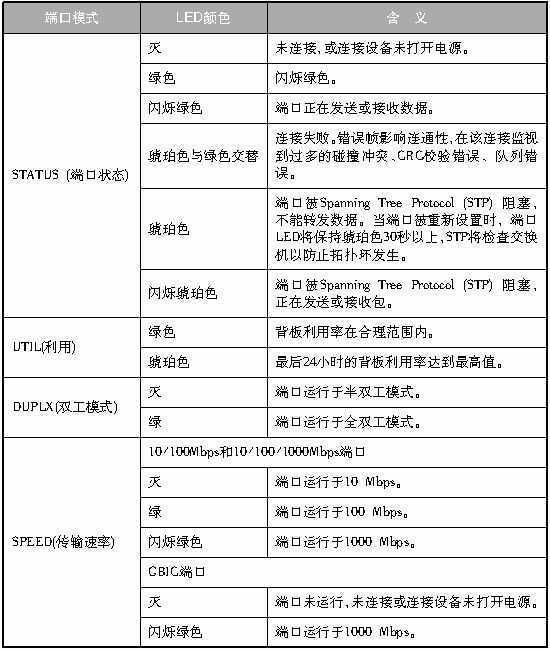

在不同模式下，不同颜色的LED指示灯的含义有所不同，可从附表1中进行了解。
2.其他交换机指示灯

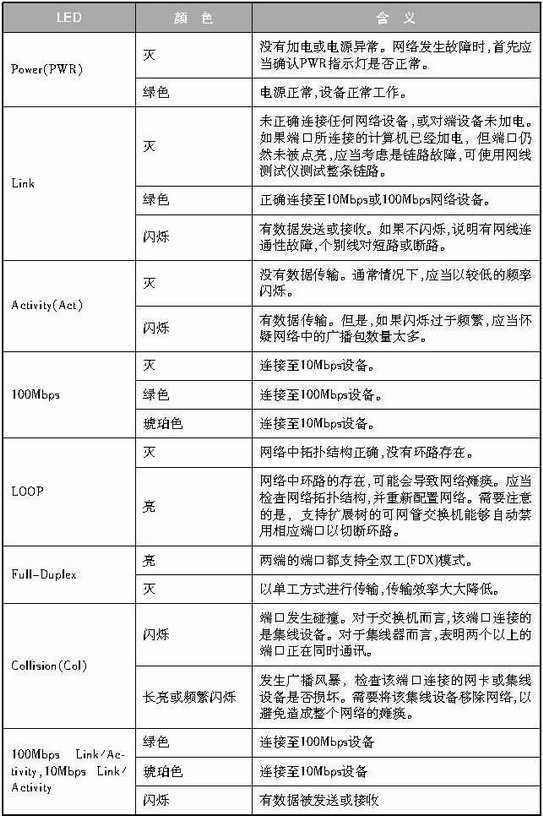

其他厂商的交换机和集线器的LED指示灯大致相同，附表2中列出了几种常见LED指示灯所表示的信息。
