福禄克网络万用表的使用
网络通信
福禄克(Fluke)的在线型网络万用表──NetTool可以帮助我们测试计算机至网络的连通性，它是一款将电缆测试、网络测试、PC设置测试集成在一起的手掌大小的工具。作为一款功能比较强大的网络测试设备，NetTool提供了电缆验证功能，可测试电缆长度、短路、串绕或开路。
1.测试双绞线的连通性

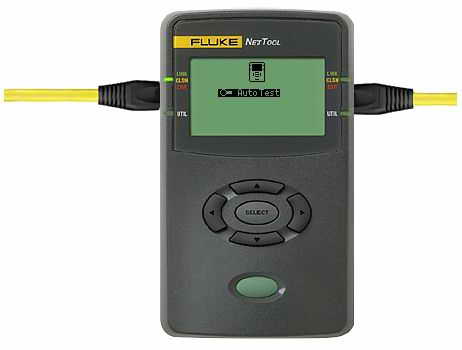

将双绞线的两端分别插入NetTool两侧的接口(图1)，按下绿色开关按钮，打开NetTool电源，进入自动测试模式。
按“SELECT”键，NetTool会自动感应电缆的连接，并显示出电缆长度以及端到端的连接情况。图2表示直通线正常连接，图3表示交叉线正常连接，图4表示连接短路，图5表示连接断路。
2.测试链路的连通性和电缆长度
与测试跳线不同，由于网络中整个链路的两端相距较远，不可能同时插入NetTool的两个端口进行测试，所以，用户必须借助适配器和RJ-45对接头才能完成测试。步骤如下：
第1步，将连接计算机和信息插座的跳线从网卡上拔出，插入NetTool的RJ-45接口。

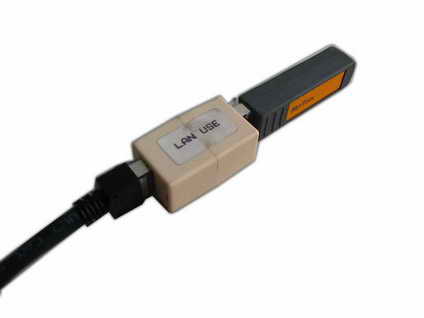

第2步，将连接配线架和集线设备的接插软线从交换机中拔出，插入RJ-45对接口的一端，另一端插入NetTool适配器(图6)。
第3步，打开NetTool电源开关，按“SELECT”按钮开始自动测试，NetTool会自动发现远端的适配器，并测量出整个链路的总长度。
第4步，按NetTool左侧的按钮，NetTool显示屏中的适配器图标会开始闪动，然后，再按“SELECT”按钮，将会显示整个链路的连接情况。当用户发现连通性故障时，可根据故障显示的位置测试相应的区段。
3.测试配线架至信息插座的连通性
用户在测试配线架至信息插座的连通性时，也必须借助适配器才能完成测试。步骤如下：
第1步，将连接计算机和信息插座的跳线从信息插座和网卡上拔下，进行连通性的测试，确认连通无误码后，再将这段跳线的两端分别插入NetTool的RJ-45接口和信息插座。
第2步，将连接配线架和集线设备的接插软线从配线架中拔出，插入NetTool适配器。
第3步，打开NetTool开关，按“SELECT”按钮即可开始自动测试配线架至信息插座的连通性。
