数码贴纸相机我来做
数码时尚
前言：大头贴纸相片很多人都去拍过，价格在几元到十几元不等，就像我们上个世纪70年代出生的人小时候玩的不干胶一样，可以贴在手机和钥匙上。其实要做一台贴纸相机，对于我们玩数码的人种来说，并不是一件很难的事情。今天我们讲述的就是一位DIY玩家如何自己制作贴纸相机的。
我们的主人公叫老马，有着多年丰富的DIY经验和热情。最初接触到贴纸相机是逛商场时无意中发现的，他大概观察了一下这种贴纸相机，觉得其结构不是很复杂，于是回来后就有了自己做一台的构想。老马开始上网搜索，对贴纸相机有了大概的了解，基本硬件构成为：视频输入设备(摄像头或摄像机)、电脑、打印机、外壳及其附件。

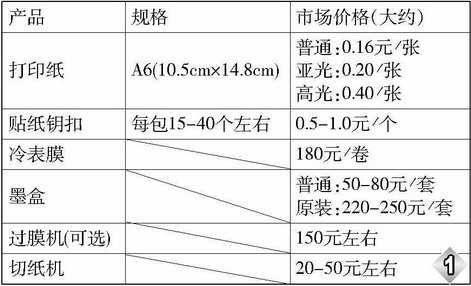

老马出去咨询了一下成品贴纸相机的价格，一般为7000元～12000元之间。但回来计算了一下配件和制作成本，觉得可以控制在4000元上下，再考虑到打印成本(A6纸张打印出成品需1元左右)及目前市场上一般收费(8元左右)，感觉无限商机尽在眼前。于是计算了一下自己制作一台贴纸相机需要哪些硬件(如图1)以及相应耗材报价(如图2)。
一、软件的选购与安装
软件是计算机的灵魂，对贴纸相机来说，适宜的功能及便宜的价格更为重要。要自己动手制作贴纸相机，必然受到成本的限制，一般商业软件的价格太高，只能寻求注册版贴纸相机软件。
笔者在网上搜寻到了一款鸳鸯贴纸相机软件，下载地址为：http://www.manduck.net/product/ps.htm。该软件介绍比较详细，款式、背景图片数量多，102个款式，支持自制款式，高达25000多幅背景图片的海量图库，任意选择心仪图片；能稳定运行在Win98/ME平台；价格190元/套，另外有包退承诺！考虑到一分钱一分货，尽管也找到其他类似软件(80元/套)，但还是买了这套软件，再说190元的价格没超过笔者对软件的预算(期望的价格不超过500元/套)。
立即联系，软件特快专递过来。按照要求，软件安装相对顺利，不过安装的时间较长，从开始拷贝，到最后安装结束，竟然用了46分钟，安装完成以后，在桌面上多了5个图标(图3)，各图标功能明确。抑制不住安装后的激动，马上运行软件，运行正常。
软件部分安装提示：
1.按照软件要求安装，不要漏掉必需的步骤。
2.软件安装以前建议做个干净的系统。
3.安装成功以后，最好用GHOST备份。
4.机器仅作为营业使用，建议优化系统，去掉不需用的项目，以提高机器的运行速度。
二、硬件的选购与安装
软件成功安装后，需要对贴纸相机软件进行系统设置。设置完成以后，开始安装摄像头，成功安装后，运行采集卡设置，看到了自己的尊容出现在屏幕上，感觉图像清晰柔和。关闭采集卡设置，运行贴纸相机软件，输入款式和背景，自己的相貌出现了，但惨不忍睹，锯齿严重，并且图像一会儿红一会儿蓝一会儿又正常，和刚才在采集卡设置里看到的完全不一样。
怀疑30万像素的摄像头不能满足软件要求，于是换上联想SHOW 506 200万像素的数码相机，感觉图像远比摄像头清晰，想象数码相机能够满足使用要求。但事与愿违，运行贴纸软件后得到的图像同样不敢恭维。托在电脑城打工的朋友了解到，成品贴纸相机全部采用监控摄像机加采集卡作为视频输入设备。看来采用摄像头或是数码相机，不适宜作为图像输入设备，只能利用摄像机加采集卡的方案了。
1.维真采集卡+索尼F401摄像机

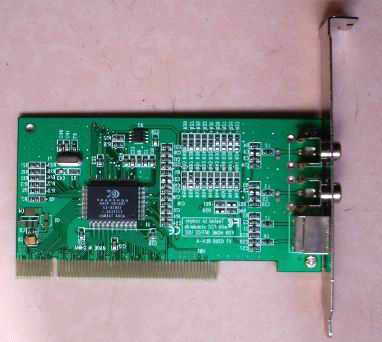

笔者咨询了一下软件作者，得到指点，该软件必须使用如图4所示的维真采集卡。到电脑城里花费210元，买了一片维真采集卡回来。在安装软件的时候，要求把第一张光盘的内容全部拷贝到硬盘。是不是光盘里有专门优化的驱动？打开目录，果然有个驱动文件夹！对维真采集卡安装该文件夹里的驱动，安装完成后。再次运行软件里的采集卡设置，结果轻松地显示出图像，并且图像层次分明，清晰度非常高。
接着运行贴纸相机主程序，程序执行完全正常。这里介绍一下，软件需用的采集卡为878芯片采集卡，并且驱动要使用软件优化过的驱动。笔者这里运用的索尼F401摄像机体积较大，安装在贴纸相机里不适宜，而且是过去老的机型。另外，仅仅作为贴纸相机的视频输入也有点浪费，于是寻求价格值为500元左右的摄像机。
2.维真采集卡+318D摄像机

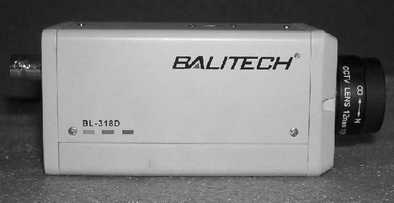

询问一位电脑城的朋友，有没有500元左右价位的摄像机，朋友说有一款百利特的318D，价格550元/台(这种监控摄像机和我们普遍认为的摄像机有区别)。但这种监控摄像机并不包括如图5的镜头，也不包括支架，更不包括配套电源。自己需要给这个监控摄像机加上一个镜头(图6)。一个镜头40元，一个支架15元，一个电源要15元。镜头是必需的，支架可以不要，电源可以通过PC的USB口获得(摄像机是12V供电)。看在朋友的面子上，包括镜头，摄像机550元成交了。马上试验，结果令人满意。
至此，软件的选用及安装、硬件部分采集卡和摄像机的选择基本完成，其中软件花费190元、采集卡210元、摄像机550元，合计950元。
3.方案制作过程中的注意事项。
关于摄像机部分：
A.318D摄像机的供电。

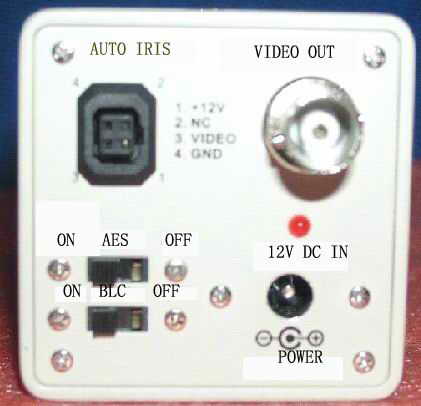

318D采用普通3.5mm空心插头接入12V供电，参考图7。因为没有购买专用变压器，所以需要做一根连接线。制作过程中需要注意：3.5mm空心插头较小，焊接过程中千万不要短路，当中的线接电源正极，也就是接到主机电源上的黄色线，另一根接电源负极，可以接到主机电源上的黑色线。当318D摄像机供电正常时，电源红色指示会亮。另注意，这里接出的电源最好不要和硬盘使用同一组电源线。
B.318D摄像机的视频输出(VIDEO OUT)参考图7，它的侧面有固定销，只要安装好以后，一般不容易脱落。图8是做好的一条摄像机和采集卡的连接线。因为摄像机输出的是1.0Vp-p，75欧姆信号，所以可以直接选用普通闭路线当做连接线。注意：其中的莲花插头端接入采集卡的AV1处。
C.318D的自动光圈镜头(自动虹膜)，对我们来说不需调节。
D.318D摄像机的AES和BLC，参考图7，均拨在ON挡上，这两个功能是摄像机的自动曝光补偿功能。
E.318D摄像机选用1/3英寸CCD镜头(见图5)，焦距有4mm、6mm、8mm、12mm之分，4mm镜头照出来的面积大，但有畸变现象。现在不少成品贴纸相机所谓的全身照功能，就是使用的4mm镜头。使用12mm镜头，可以让远在3米以外的物体也无任何扭曲，不过一般成品贴纸相机选用8mm镜头。
F.镜头安装摄像机时，应按照1米左右的范围调节，因为贴纸相机的照相范围也就是1.5米的样子，调节好以后，请拧紧镜头上的固定螺丝及摄像机上的固定螺丝。
4.关于采集卡部分：
A.采集卡尽管有两个视频端子，但我们习惯使用AV1，如果使用AV2或是S端子，需要在视频来源里设置。一般软件默认为使用AV1，不过使用S端子的效果要稍微好一些。
B.配合贴纸相机软件里的采集卡设置工具，对采集卡进行视频来源、视频格式、视频大小的设置。
C.据实际需要，在采集卡设置的视频来源里，调整亮度、对比度、色度和饱和度。调整以后，一般不需要变动。
在采集卡设置选项里，选中预览，否则看到的图像只能是静止的一幅图，而并没有所期望的动态效果。
三、软硬结合，整体调整
在软硬件设置完成以后，需要进行整体的调试与试验。首先进行款式和背景打印。所谓款式，就是要打印照片的整体结构，如图9，即在每张打印纸上打印照片的构成；所谓背景，就是希望得到照片的合成，比如卡通、明星等。在软件的说明里有详细的打印图册及款式指南，整个图库共有25000余张，分319页。按照打印说明，共计使用了将近3套原装墨盒，耗时一天半，才打印完整个图册。按每套墨水约210元的价格，需要花费600元。

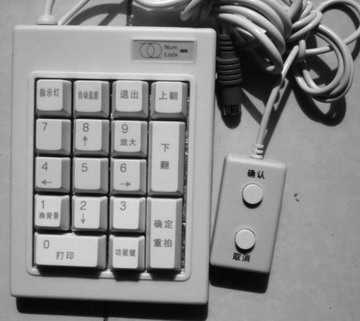

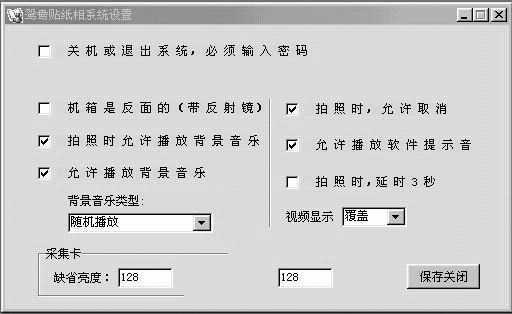

接着进行贴纸相机的系统设置，系统设置比较简单，整个提示如图10。然后进行小键盘(即普通键盘的最右边的一部分)操作试验(图11)，9键(上面标有PgUp)可以对选中的照片随意放大，0键是打印键。对软件使用过程中背景声音大小及歌曲变化的调节，则使用2、4、6、8即带上下左右箭头的几个键来控制。小键盘右边带有一个确定和取消的控制按钮，更方便了拍照者，等于多了一个有线遥控器，在拍全身或是大半身时更方便。
四、打印机的选购及其他附件的选购
软硬件安装调整以后，剩下需要选购的就是打印机及其他辅助工具了。打印机建议选用EpsonStylusPhoto830U，因为830U打印图像层次分明，色调丰富，无颗粒感，1000元左右价格，非常超值。正规渠道的830U全国联保，使用以前一定要仔细阅读说明书，并针对照片打印进行正确设置。打印出来的照片如需要裁剪或者封塑，就需要购买切纸刀和封塑机，一般小型的切纸刀40元上下，可以封A4纸张的封塑机价格为200元左右，封塑机第一次使用时，有气味属于正常的现象，封塑前，请注意掌握温度，一般封塑的温度不低于100℃且不超过150℃。
五、机柜的制作及整体安装

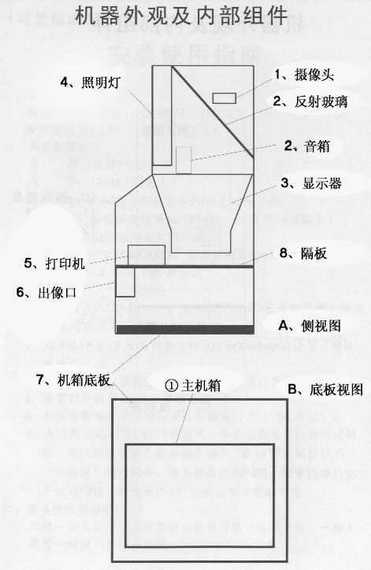

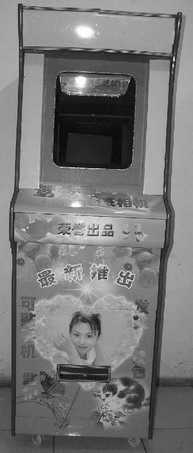

佛靠金装，人靠衣装，作为营业使用的贴纸相机，如果没有漂亮的外观，整个机器将大打折扣。机柜构造如图12所示。因为笔者自己不懂木工，所以只能请别人帮忙了。做好的成品外壳如图13所示。
在机柜的下方有个方口，是打印后的出纸孔，机柜中的最下面放置电脑，在电脑的上面有一个隔板，隔板上面放打印机。整体安装时，先放置最下面的主机，然后向上依次放置打印机、显示器、摄像机；打印机在打印时有抖动，最好用软橡皮带固定；显示器支架可按照17英寸或者15英寸显示器酌情丈量；摄像机安装位置预留较大空间，安装时可以用软木塞或木片等固定；整个机器连线较多，在连接时要多加注意，不要连错。
后记：
整个贴纸相机不包括电脑，老马自己动手花费了不到3500元，其中软件花费190元、采集卡210元、摄像机550元、机柜制作750元、打印机1080元、打印图册600元。有意思的是，老马到电脑城里，问了一下如果将自己的电脑当二手卖还能值多少钱(赛扬Ⅱ566、128MB内存、10GB硬盘、810主板、15英寸的显示器)，结果人家说最多800元，要不是内存涨价，还不给这个钱呢，看来自己制作贴纸相机时去买台二手PC也可以降低成本！
截至发稿日，老马在电话里告诉小编，自己制造的两台贴纸相机都卖给朋友了，朋友也相信他的售后服务。此外，朋友经营的时候，每张6寸的照片纸打印定价十元钱(可划分十多张贴纸)，头天开张营业额就达到了300多元，很是开心。
老马提醒：
1.营业的贴纸相机选择商铺地点比较重要，因为消费群体主要为年轻人，而且大部分是中学生，所以要把店铺选在他们最喜欢去地方。
2.作为营业用的打印机，一定要选择比较好的，保证打印出来的照片有足够的清晰度和丰富的背景。
3.其他未尽事宜，欢迎大家在制作过程中相互交流，我的邮箱是nico laz@263.net。
制作贴纸相机过程中的常见问题
1.故障现象：选择好了款式和背景后，按确定键进行照相时，出现白屏并提示“设备初始化错误”。
成因：硬件接触不良。
解决办法：重新插紧视频卡或更换主板插槽，如果故障还是没有解决，就重新安装视频卡驱动程序。
2.故障现象：在照相的时候出现一张大面积相片，不能正常显示所有照片。
成因：拍照时按确定键速度过快。
解决办法：重拍照片，拍完以后停留一两秒后再按确定键即可。
3.故障现象：打印出来的照片无日期而且图像颜色不正常。
成因：黑色喷头堵墨。
解决办法：清洗打印头即可。
4.故障现象：照完相片后打印出来的色彩不正常，出现偏色。
成因：打印机喷嘴缺墨
解决办法：在开始菜单→设置→打印机属性应用工具中选择“清洗打印头”即可。
5.故障现象：相片照完以后打印出来的图像倾斜。
成因：打印机中纸张摆放不正。
解决办法：把纸张放正即可。
6.故障现象：在拍照的时候有横纹在屏幕上上下滚动。
成因：视频线的连接不好。
解决办法：重新插接视频线。
7.故障现象：相片照完以后无法正常打印，并提示端口错误。
成因：打印机端口设置错误。
解决办法：点击开始菜单→设置→打印机属性→详细资料中调整端口即可(USB线缆选择USB端口、并口线缆选择LPT端口)。
8.故障现象：打印机连续打印同一张照片或按打印后无反应。
成因：按了太多打印任务。
解决办法：退出照相系统，在任务栏中双击打印机，打开文件清除打印任务栏中的文档即可。
9.故障现象：照片只打印一部分，然后显示缺纸，等过了几张纸后，才把另一部分打印出来。
成因：出现这种情况可能是驱动或是硬件的不稳定引起的。
解决办法：先检查一下打印驱动，或者将USB线换成并口线。这种情况也可能是误操作造成不停地下纸或打印出乱码。
解决方法是将电脑和打印机都关掉，然后先开打印机，再开电脑，把此前的打印任务全部清除。
