改造经典老机箱
硬件周刊
很多朋友一定还在用没有前置USB接口，甚至没有任何前置接口的机箱，这些机箱也许是当时的经典，可在USB设备流行的今天里，使用起来也很不方便。笔者终于忍不住，对自己的老机箱进行了改造。

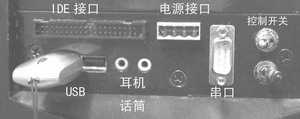

既然改了，就改个彻底，改个漂亮。我的这次改造，不但把两个USB接口，一个话筒接口和一个立体声音频输出接口移到了前面，还顺便把硬盘的IDE接口也移到了前面，利用起了我的一个旧硬盘(哈哈......我的旧硬盘变成了“移动硬盘”)。另外就是一个通讯用的串口(依个人需要而设，效果见图1)。
制作起来也不是很复杂，只要有动手能力，有点耐心就行啦。首先要准备好材料，具体由个人需要决定 。材料主要有(电子城一般都能买到)：机箱上的5英寸塑料挡板(就是光驱安装位置上的塑料挡板)，两个USB插座，两个3.5mm立体声插座(颜色最好不一样，以便区分)，两个IDE插座，一个四线插座，一个单刀单掷开关，一个双刀双掷开关，适当长度的一段40芯排线，一段热缩套管(用于IDE排线的绝缘)，一段USB专用线(就是四芯屏蔽线)，一段音频信号线以及一段电源线，最好是三种不同颜色的线各若干，这样好区分电压。另外就是一些必需的工具：电烙铁加焊锡丝、万用表(用于检查，如果坚信自己的技术不错就可以不要)、剪刀、尖嘴钳、手电钻、美工刀、小整形锉刀、环氧树脂(或复合A/B胶)等。

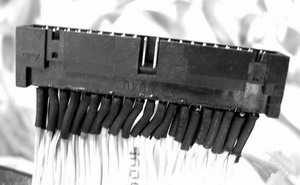

东西齐了，就可以开工了。先要制作的就是IDE转接线。这个转接线和硬盘或光驱用的连接排线不同，它用的是两个插座。这根线是所有工作中最复杂和耗时间的，因为需要一根一根地焊接。先剥线，然后上锡，接着就焊接，焊的时候记住要先把热缩套管穿好，一一对应焊接(见图2)，焊完可以用万用表测试一下，是否有短路或断路。趁烙铁还热，继续焊其他连线。我的USB接口带的线不够长，就用USB线加长了一段，焊好也用热缩套封好。这里有个USB接口连接的问题，如果你的主板带扩展接口，就可以直接用USB线上的排插，如果没有就需要另购USB插头。

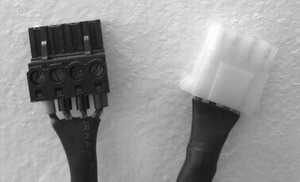

接着就是焊两根音频线，我为了便于话筒的通断以及耳机和音箱之间的切换，加了两个开关，焊的时候记住要通过开关。单刀单掷用在话筒接口的线上，双刀双掷用在立体声耳机的接口上。我的电源四针插头有多余，我直接将插头剪掉，然后焊到面板的插座上作为外置的电源接口。此外，还要焊一根外置硬盘用的电源线(见图3)。
再下面一步是加工塑料挡板，就是在挡板上开上适合安装前置接口的孔，由于是塑料的，所以加工比较简单，圆孔用适合的钻头打上，扁孔可以先用小于实际尺寸的钻头打上，然后用锉刀修整至所需尺寸就可以了。挡板加工完以后，就可以把所有的接口用树脂固定在面板上，等干透后就可以安装了。做好的IDE排线插到空余的IDE接口上，USB排插、音频线插到主板的扩展接口上，没有的就焊上相应的插头接到主板的USB插座和声卡的输出接口上。如果你的面板卡得不是很牢靠，建议可以打树脂固定在机箱上，我用废光驱的外壳，然后做了三个直角连接件，再在面板上打了三个孔，固定问题就解决了。
另外，还要注意：USB接口等在与主板连接时一定要注意极性，以免烧坏你的USB设备，由于IDE线、电源线外露，所以最好加装上保护装置，以免短路引起不必要的故障。

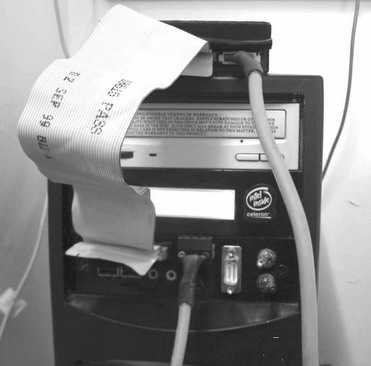

同时，既然硬盘已外置，“光着身子”就不好看了，于是用有机玻璃做了一个硬盘盒，还在上面贴了皮(防滑、减震)，如果嫌复杂，也可以用防静电纸包起来。这个“移动硬盘”就可以使用了，我用它在自己的电脑和朋友的电脑之间倒数据 (整体效果见图4)。
