自制电缆提高电视效果
硬件周刊
目前市面上电视盒(卡)种类很多，并有外置和内置之分。内置的对机器配置要求较高，且需要软件的支持。如果不需要录像和图像采集等用途的话，使用电脑显示器配备外置电视盒来收看电视节目，它不占用电脑资源，是一种好方法。但值得提醒大家注意的是，厂家往往为了降低生产成本和采购上的方便，生产出的电视盒本身的质量还可以，但有些配件的品质就不能保证了，这将会直接影响电脑的使用和收看电视的质量。
笔者就遇到了这个问题：使用电脑显示器配备外置电视盒来收看电视节目的效果相当不错，但当将显示器收看的电视信号切换为电脑信号时，显示器显示的画面就产生了失真，文字产生重影，显示屏中央靠右有一条白色竖杠。而且，随着显示器的分辨率和刷新率的提高，这种现象愈加严重。
原以为是电视盒质量问题，找销售商连换了几只，情况都如此。因此感觉并非电视盒本身质量问题，怀疑有可能是产品自带的电视盒、电脑与显示器连接的一分二双头VGA连接电缆有问题。于是将双头连接电缆不与电视盒连接，而直接连接电脑，启动计算机后，以上现象依然存在，只不过好一点而已。换了一台电脑试了一下，结果也是如此。
从此电缆外表看，它很细，只有普通显示器电缆的1/3粗。而显示器电缆内的视频信号传输及屏蔽线加上外层的编织屏蔽网，电缆外径至少应有8mm。分析其原因，可以认定电视盒自带的VGA一分二双头电缆只是用普通的多芯电缆做成，没有良好的屏蔽层。同时视频信号传输线并未采用屏蔽线。这样，不光信号屏蔽不好，而且信号线的特征阻抗与普通导线不同，阻抗不匹配。视频信号在传输过程中，会因阻抗变化，使得带宽变窄、信号畸变。加之相移、寄生耦合等因素，将会使显示的图像及文字产生拖尾、溢色和失真。

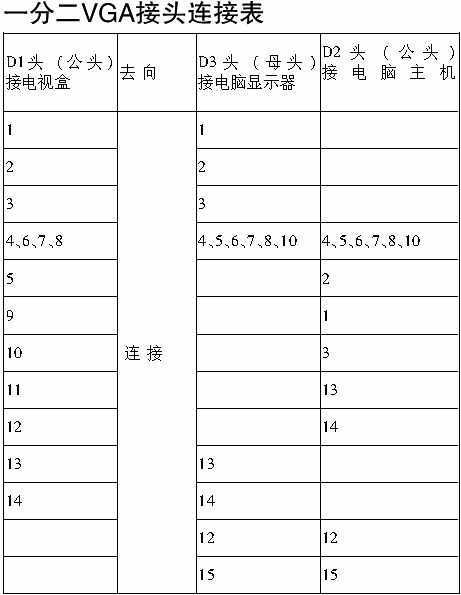

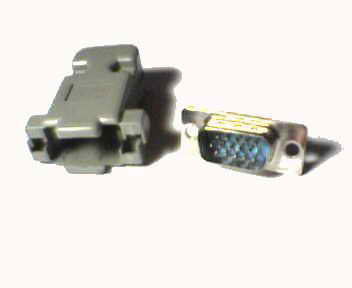

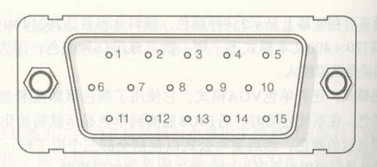

去市场看了一下，没有质量好的双头电缆卖。又确实感觉此电视盒使用的效果不错，不愿退货，于是只能自行解决。去电脑市场买一只15针的小号D型连接(公)头(图1)，再用8元钱买回一根很粗，且质量较好的，两头带磁环的显示器延长电缆线，将延长电缆线中间剪断，分别按照原双头电缆的接法连接，买来的D型连接头当做原来的中间头，对照图2按照表格中的接头号连接好，并用胶布固定好。
将这根改造后的电缆分别与电视盒、显示器、电脑主机连接好(图3)，开机后试验，感觉效果比原来有明显的提高，不但消除了显示器屏幕上的竖条和拖尾现象，显示的图像和文字在同等亮度情况下，文字变得通明透亮，非常清晰，而且对比度也增加了不少。不论看电视还是玩电脑效果都非常好。在这里，将这一既简单又省钱，效果又好的方法介绍给大家，如遇类似情况，不妨一试。
