3元修复扫描仪
整机外设
最近笔者办公室的Acer 620ST扫描仪的效果越来越差劲了：由于同事们经常用它扫描实物使扫描平台玻璃表面的划痕几乎连成一片。扫描平面印刷品、照片的时候有大量的划痕产生，每次都要在Photoshop中花费大量时间来消除划痕。其他小毛病诸如全幅面扫描时图像两边灰暗、噪音严重等问题也频繁出现。
询问当地电脑城的维修商，得知需要更换专用玻璃及灯管，价格惊人，不如买台新扫描仪，为这些故障让它下岗确实有点不值。于是笔者决定自己动手修扫描仪。
第一步：更换玻璃

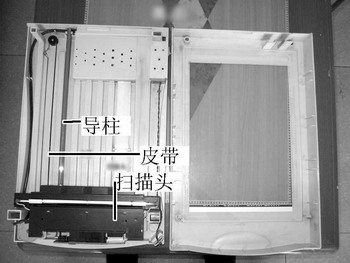

图1所示为去掉盖板的扫描仪正面与背面。在背面可以看到有两个卡口。用平口螺丝刀将两个卡口轻轻打开，同时向上提扫描仪的外壳，打开外壳(图2)。
仔细观察扫描仪上盖，发现上盖中镶嵌的玻璃只是用胶条固定而已。用平口螺丝刀轻轻撬动玻璃的四个角，费了点劲把玻璃板完整地与上盖剥离。
拿着玻璃板询问光学玻璃店的专业人士，说是可以用一种浮法玻璃来当代用品。店家提供的玻璃表面平整、材质均匀、无气泡和凹凸点，与原来的玻璃相比看不出有什么不同。重要的是价格只有2元钱。再花1元钱购买一卷双面胶，清理干净扫描仪上盖原有的胶条粘上双面胶，将新玻璃板对正位置，逐渐均匀地施加压力，玻璃板与上盖就会牢固地粘接在一起，至此玻璃更换完毕。
第二步：清扫灯管

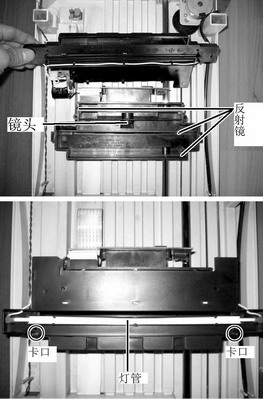

仔细观察，发现扫描仪灯管两端有一点灰尘，进一步撬开扫描头塑料构件的卡口打开扫描头，内部反射镜、镜头就暴露在眼前(图3)。顺便检查内部反射镜及镜头表面是否被灰尘污染(如被污染可以考虑清扫)，然后用镜头纸将灯管两端清理干净，按相反步骤装好扫描头。
第三步：减轻噪音
扫描时产生的噪音主要来源于步进电机、齿轮、导柱之间的相互摩擦。观察扫描后产生的图像，纵向无变形，证明步进电机是正常的。齿轮与齿轮之间的啮合正常，无磨损无位移。传动皮带张力合适、导柱的表面光洁，污染并不严重，只是有点干涩。
看来加大润滑即可，用油壶在导柱与扫描头连接的轴套上点几滴钟表润滑油，来回拉动扫描头使其灵活即可。
最后装配好扫描仪，在强光下观察，灯管亮度均匀。扫描一张全幅的白纸，产生的图像亮度均匀，放大后无断线、线条清晰可见，色彩还原准确，无变形。至此大功告成，成本只有3元钱。
特别提示：(1)维修环境应该尽量干净无粉尘，因为灰尘落到灯管或反射镜、镜头上在扫描后的图像上就会是一条纵向暗线。(2)拆装扫描头时不要让光学部件产生位移，否则扫描图像会不清晰或变形。(3)机械部件加钟表油应适量，过多的钟表油蒸发后容易沉积在灯管等光学部件上，如有条件，最好采用蒸发后无沉积的高档润滑油。(4)最好在相关专业人士的指导下进行浮法玻璃的选择与玻璃的更换，这关系到整个扫描质量的改善。
