小改漫步者R301T Ⅱ
硬件周刊
用漫步者R301TⅡ已经有一段时间了，总体感觉还不错，中音比较自然，中低音间没有明显的缺频，人声的还原比较正常，高频的延伸也很舒展。至于低音，由于箱体、低音单元和功率的限制，表现一般，但也对得起它180元的价位了。缺点也比较明显：只要音量一开大，整个音场就会变得混乱，低音发闷，失去原有的弹性，人声定位也大有问题。
怎么办，当然要改了。首先分析一下如何改进，小音量正常，大音量发闷，应该是输出功率的问题。功放输出不足吗？应该不是，由于低音炮和卫星音箱是采用不同的功放驱动，而卫星音箱需要的功率并不高，那低音输出功率不足应该不会影响到中高音单元。同理，也不会是喇叭功率不足造成打盆。那就只有一个可能了，变压器功率不足。
打开箱体验证一下，果然，变压器的输出功率只有20W。而这对音箱的标称功率是28W(RMS 8W×2+12W)，从理论上来说这种功放电路的效率大概在70%左右，也就是说20W的变压器只能提供15W左右的输出功率。在电路实测中也说明了同样的问题，本机静态电压是±17.5V，可在开满音量听一段大动态的音乐时电压降到±13V，而这时音场混乱的毛病就更明显了。于是切除重低音功放的供电(靠近滤波电容的那只TDA2030A)，具体办法就是用小刀割断与这片集成电路第3和第5脚相连的电路板上的铜箔。这时再开满音量听同一段音乐，虽然没了低音并不好听，但音场和定位基本正常，电压也稳定在16.5V左右。本来想换一个大功率的变压器就可以了，可分析了一下电路，发现这并不是最好的方法。首先由于重低音功率较大，容易干扰电源。其次电路中使用的3300μF的滤波电容不足以提供28W的功率输出，更由于重低音采用TDA2030A，功率较大。于是决定再加一只变压器为重低音的功放供电。

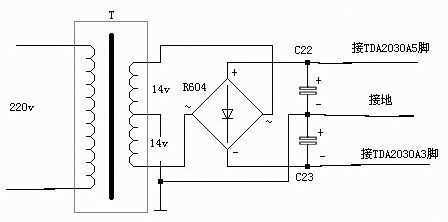

首先买一个30W双14V的变压器，一个3A的桥堆，两只4700μF/25V的电容。然后将这些零件接成一个简单的整流滤波电路(如图)。
切断TDA2030A 3脚和5脚上的铜箔，将正极接入5脚，负极接入3脚，桥堆的输出地与地相连。变压器的输入端和原变压器的输入端并联。然后把变压器用螺丝固定在音箱内的空余地方，新增的元件也用热融胶固定。大功告成！听听效果，不管音量开到多大，低音仍然那么有弹性，中音也更有贴近感，定位效果也有所改进，动态噪音更是大大降低。
通过简单的改进，这款音箱的音质大有改善，当然仍然有改进的余地，如换运算器，换功放集成块等。但这毕竟是一款中低档的音箱，改进的效果是有限的，同时花太多的精力与金钱去做效果并不明显的改善，也不符合改机的精神。
