自制影片不是梦——视频采集卡选购指南
硬件周刊
随着生活水平的不断提高，许多朋友都拥有了摄像机。在节假日或是重要的个人活动中，摄像机纪录下了当时的真实情景可以供日后回忆。但是，如果只是拥有一台摄像机的话，那么你的影像记录只能保存在磁带中。由于近年来电脑性能已经得到快速发展，足以处理一般的视频文件，让个人完成视频编辑工作成为可能。如果你想享受一下视频编辑的乐趣，并希望将你自己的那份记忆与朋友家人分享的话，那么作为基础设备的视频采集卡就是必不可少的工具了。
视频采集就是将视频源输出的模拟信号通过处理转变成数字信号，并将这些信息存储在电脑硬盘上的过程。这种模拟和数字信号的转换是通过视频采集卡上的采集芯片(或相关软件)进行的，通常在采集过程中，对数字信号还可进行一定程度的实时压缩处理，较高档次的视频采集卡依靠卡上的特殊处理芯片进行硬件实时数据压缩处理。而那些不具备实时硬件压缩功能的卡，也可通过电脑上的相关软硬件进行，这就被称为软件压缩的处理。
在明白了视频采集的概念后，我们还要大概地说一下对于视频采集的计算机硬件的要求。这是很有必要的，否则一些老古董的机器装了一块视频采集卡却仍然无法采集成视频文件。由于视频采集是要求实时性的数据格式的转换，即便是采用了硬采集卡也需要较高的系统配置，低配置的机器由于处理能力比较低，所花费的处理时间也比较长。目前主流的P4 2.6C GHz处理器加上双通道的DDR400内存足以打造一个良好的家庭工作平台。不过高主频的处理器如赛扬2.6GHz，或是Athlon XP 2500+对于视频采集都已足够。为了保证视频文件流畅，PⅢ 800MHz以上的处理器是必要的。内存建议不低于256MB，当然越多越好。因为视频文件比较大，而且这些文件需要稳定高速地读写到硬盘，最好选择7200转/分8MB缓存的大容量高速硬盘以避免掉帧，保证采集质量。视频采集对显卡的要求不是很高，目前市面上低端的显卡就足矣。不过板载的 AC’97软声卡是不太好的，硬声卡起着减小CPU占用率的作用，一块独立的兼容性好的声卡就够用了。最后就是一部刻录机以便制作VCD或DVD。
视频采集卡的分类

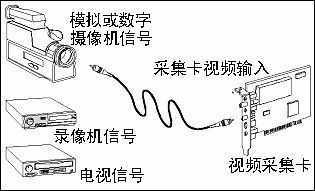

视频采集卡又称视频捕捉卡，用它可以获取数字化视频信息，并将之存储和播放出来。很多视频采集卡能在捕捉视频信息的同时获得伴音，使音频部分和视频部分在数字化时同步保存、同步播放(图1)。
一些视频采集卡还提供了硬压缩功能，采集速度快，成功地实现了每秒30帧、全屏幕、视频的数字化抓取，但在回放时，还需要相应的硬件才能实现。视频采集卡不但能把视频图像以不同的视频窗口显示在显示器上，而且一些专业级的视频采集卡还可以提供许多特殊效果，如：冻结、淡出、旋转、镜像以及透明色(即允许选择一个变成透明的颜色)处理。
视频采集卡按照其用途可分为广播级视频采集卡，专业级视频采集卡，民用级视频采集卡，它们档次的高低主要是采集图像的质量不同。广播级视频采集卡特点是采集的图像分辨率高，视频信噪比高，其分辨率一般为768×576 (PAL制)，或640×480(NTSC制)30帧每秒，缺点是视频文件所需硬盘空间大。每分钟数据量至少要消耗200MB磁盘空间，一般连接BetaCam摄/录像机，所以它多用于电视台或TV广播所制作的节目。
专业级视频采集卡的档次比广播级的稍微低一些，分辨率两者是相同的，但压缩比后者稍微大一些，其最小的压缩比一般在6:1以内，输入输出接口为AV复合端子与S端子。此类产品适用于广告公司和多媒体公司制作节目及多媒体软件应用。
民用级视频采集卡的动态分辨率一般最大为384×288，PAL制25帧每秒。民用级视频采集卡的动态分辨率一般较低，绝大多数的产品不具有视频输出功能，它主要是满足家庭对于视频图像的采集需要。目前民用级视频采集卡的种类较专业和广播级的产品要多得多，价格也要便宜得多。并且现在的趋势是许多显卡也具有视频采集功能。例如ATi的ALL-IN-WONDER(简称AIW)系列，不但具有显示功能，而且将视频输入、采集、编码硬件解压功能整合在了一起。与ATi相对立的NVIDIA最近也推出了Personal Cinema产品(简称NPC)，通过外置的视频和音频输入输出盒来完成相应的视频输入、采集和解压功能。此外，还有一些电视卡也声称具有视频采集功能，但这些产品基本上全部是使用软件进行的视频采集功能，应该说视频采集功能只是其中的一个卖点而已，实际效果受硬件影响限制过大。
如果对视频信号来源的连接按视频信号的种类进行区分的话，视频采集卡可分为模拟与数字两大类，模拟视频信号连接包括复合接口超级视频接口及分量接口；而数字视频信号连接包括SDI及火线(Firewire/IEEE1394)接口。前者针对采用模拟制式进行拍摄的摄像机，后者针对采用CCD作为感光材料的数字摄像机即DV。
常见的视频采集卡有视频采集/编辑卡、多功能电视卡、AIW(ALL IN WONDER)卡、NPC(NVIDIA Personal Cinema)卡、视频压缩卡、IEEE1394卡、VCD压缩卡、MPEG实时压缩卡、非线性编辑卡、广播级实时非线性编辑卡等等。虽然它们名称不同，但都属于视频采集卡的范畴。
选购要点
从产品的价格来看，即便是同一类的产品，采用的芯片不一样其性能必然不一样，一方面价格决定了性能如何，也决定了是否属于硬件采集产品。就功能和性能上而言，各类采集卡看上去非常相近，但内涵大不一样。不论是哪一种级别的产品，也不论是哪一种接口的产品，只要我们从以下几个方面来进行了解，就可以很快地清楚这是不是你所需要的产品了。就笔者的经验来看，选择采集卡，通过下面几个方面就可以判断它是不是适合你。
1.从硬件性能上看
一张视频采集卡最重要的就是视频采集的性能。使用的芯片的好坏直接影响着视频采集的品质。对于DV而言，最适用的就是IEEE1394卡即火线卡(图2)。现在大家看到的IEEE1394、S400、Firewire和i.LINK其实指的都是这个标准(通常，在PC个人计算机领域将它称为IEEE1394；在电子消费品领域则更多地将它称为i.LINK；一些日本厂商将它叫做S400；而对于Mac机则仍以最早的Firewire称之)。市场上IEEE1394卡可以分为两大类：一种是采用专门硬件编码器的IEEE1394卡，另外一种就是采用OHCI(Open Host Connect Interface)技术的IEEE1394卡。带有硬件CODEC(多媒体数字信号编解码器)的IEEE1394采集卡采用专门的处理芯片进行编解码。由于是基于硬件完成的采集工作，可以添加字幕、生成特效等，其突出的优点是生成的速度快、编辑质量高，功能也比较强大，但价格昂贵，一般都在数千元。一般用于专业制作，如Canopus的DV Storm、Matrox的BT.X100等。而采用OHCI技术的IEEE1394卡是标准接口卡，Windows系统都把它作为标准设备加以支持，不需生产厂商提供软件编码器，直接采用微软DirectX中集成的编码器即可工作，甚至还可以通过升级编码器来提高图像质量。
目前市面上常见的IEEE1394卡几乎都是OHCI1394卡。OHCI1394又有OHCI1.1、OHCI1.2、1394B版本之分。1.1版是最早的标准，1.2版则是对1.1进行修正后的版本，在传输速度上没有变化，主要对稳定性、兼容性、可靠性方面进行了改进。1.1可能会识别不出某些摄像机或识别速度很慢。而1394B则在传输速率上有了相当大的提高，理论值800MB/秒，比USB2.0的480MB还要高出一截。标准1394卡的技术含量不高，生产此类卡的厂商也最多，价格从百多元到千元不等，非常适合拥有DV的家庭个人用户。
除了IEEE1394卡以外，常见的视频压缩卡也在市场上占有较大的份额。这类卡一般是指可采集模拟视频设备的AV端子和S端子信号但不具备电视功能的采集卡。与IEEE1394卡具有硬件编码器的卡一样，这类卡利用板载的硬件编码器将视频采集压缩成MPEG1或MPEG2格式的文件。常见的视频压缩卡有圆钢AV500、同维蓝宝石VCD制作盒等，价格从数百元到上千元不等。
电视卡也可以完成视频采集的过程，不仅可用来执行电视视频接收，而且还可用来进行广播信号及其他音频信号的接收与压缩，视频及其他图像信号的采集编辑处理及制作等等。常见的多功能电视卡主要采用的是Conexant的视频芯片，如878A芯片代表产品如Winfast TV2000；CX23880/CX23881系列芯片，代表产品如微星TV-@nywhere；以及Philips SAA713x系列芯片。这类卡有的带有硬件DV实时编码功能。它们一般可以做一些特技处理，而且许多此类卡带有mpeg2的压缩功能，价格通常都较贵，通常被称为非线性编辑卡。
此外，还有一种将高频头和视频接收芯片集成在显卡上的视频卡，如ATi公司有名的ALL-IN-WONDER系列多功能显卡和NVIDIA的Personal cinema(数码个人影院)。最新的代表产品有ALL-IN-WONDER 9800 PRO和Personal Cinema FX5900。ATi在其上使用了最新的Theater200芯片，它在视频格式上支持复合视频输入、S-Video、以及摸拟视频信号转换至ITU-656的适应兼容数字画面。而Personal cinema FX系列上采用的是Philips芯片，不过只有最新的NPC FX5900上是采用的SAA7108AE CODEC，支持视频输入、输出、解码、编码、缩放。
而在NPC FX5600上则是使用的SAA7174H，不过只支持将模拟视频信号转换成ITU-601的标准，与7108AE所支持ITU-656标准相比要差一个等级。AIW和NPC的产品虽然使用方便，兼容性优秀，但是比大多数的硬件采集卡价格还要高，但如果考虑到集成有一颗3D性能不错的显示芯片也该算是物有所值吧。
2.看板卡的用料做工
视频采集卡和任何板卡产品一样，对做工是有相当高的要求的。市面上有很多便宜卡，为了降低成本，在零件选用上是能省就省，把一些不该省的部位省了(如保护电路、辅助电源接口)，这样，品质肯定无法得到保证。这里需要说明的是，有人觉得买DV采集卡只要能用就行，不必追求什么品牌和质量，其实不然，DV采集卡的质量好坏将决定你最后制作出来的影片的质量。因此，既然你花费那么多钱购买DV，就不必为了省一点钱而买一款偷工减料的DV采集卡了。视频采集是传输并处理大量数据的工作，便宜的采集卡，往往使用便宜的芯片，省略必要的保护电路等，极个别甚至是返修卡或采用不良芯片的劣质卡，在采集的过程中极易出现丢帧现象。
3.配套软件一样重要
在视频采集过程中，软件扮演着非常重要的角色。即使你使用的是支持非编的1394硬件采集卡，如果使用的软件很差，那么最终得到的影像文件也是惨不忍睹的。通常视频采集卡都会附送一个相应的软件，软件的好坏将最终决定你对视频制作的兴趣。目前，最流行的消费类视频编辑软件有友立《会声会影》等。附送的软件的好与坏，价值的高与低，对于希望更多地享受视频编辑乐趣而又不愿意花费太多时间的人们来说还是需要多关心一下的。
4.品牌的重要性
视频采集卡不同于显卡，如果你对接口类型，芯片电路实在不在行，就靠品牌来选择吧。去电子城看一下，可以做视频采集的卡虽然有很多品牌，实际只有几种类型。第一类是专业硬件厂商的产品；第二类是专业软件厂商的产品；第三类是专做OEM产品的厂商转向零售而推出的产品；第四类是经销商的产品(也就是贴牌产品)。前两类大都是有多年的业界经验的跨国公司，都是影像视频方面的专业制作厂商，为数很少，专业性和综合实力较强。后两类则都是刚进入市场，其实严格意义上说还称不上品牌。目前市场热销的主要的品牌集中在品尼高、友立、天敏、明达上，它们是这四类产品的代表。
推荐产品
天敏A.DV3000XP
天敏A.DV3000XP就是一款集DV+AV采集于一体的二合一高性能视频采集卡，属于软采集卡。卡上提供1394火线接口、模拟AV、S端子视频接口，可以和DV摄像机，模拟V8、Hi8摄像机、VHS录像机相连。A.DV3000XP内置高画质的DVD实时压缩引擎，配合软件可以实时转录DV录像带。支持常用的DVD、SVCD、VCD或更节约硬盘空间的MPEG-4格式。
参考价格：580元
Pinnacle DV500DVD
Pinnacle DV500DVD是继前任知名产品DV500编码产品的DVD加强版。除同时兼顾MPEG1和MPEG2的编码和解码外，在制作DVD中增加了实时编辑的功能，最新4.02版驱动和Premiere6.5l软件，使MPEG性能大幅度提高。直接导入MPEG-2在时间线上编辑，硬件加速渲染，使文件在电脑里的输出更快捷；无须格式的转换。DV500 DVD还包括了独特的集成再编辑技术，方便你将旧作品重新进行渲染，而且只渲染你需要的部分，随卡提供了强大的软件工具。增加了大量的特技，从溶解到复杂的3D转场、色度调整和慢快动作等。提供了广播级质量的字幕、图形和滤镜，加上最新的双码流技术，让操作所见即所得。参考价格：2200元

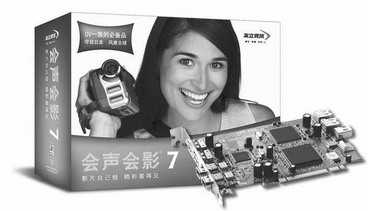

友立 会声会影DV7 COMBO
会声会影DV7 COMBO 提供DV、Digital8、MicroMV、VCR的视频或图像采集功能。配合友立软件可以把编辑后的影片作品回录到DV或者Digital 8摄像机。不过这是一个兼容OHCI 1.1标准的软采集卡，支持软件实时采集MPEG1/2文件来刻录VCD、DVD，以及采集WMV网络视频格式，卡上提供的USB接口兼容USB1.1&2.0，IEEE1394接口提供最多400Mbps的传输速度。参考价格：950元

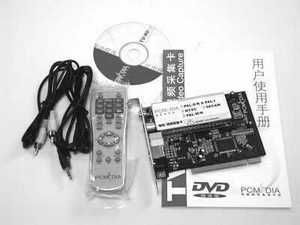

首席视频官DVD增强版
新版软件中内建了DVD实时采集功能，P3 900MHz以上处理器便可轻松采集DVD影像。DVD增强版电视采集卡在前一代的工艺和软件的基础上做了较大的改进，仍然采用主流的Philips SAA7130视频解码芯片，具备9bit ADC解析度，色彩表现较以前常见的Bt878更好。提供了对DVD格式的支持，当然对于VCD、SVCD、AVI格式也一并兼容。新版软件还内建MPEG4压缩引擎，支持MPEG4格式文件的采集。虽然是一块纯软采集卡，但是考虑到仅399元的价格因而还是具有很高性价比的。参考价格：399元
旌宇擒雷者影音王
这款旌宇的NPC FX5600显卡采用的是GeForce FX5600显示核心，视频芯片为飞利浦的SAA7174HL视频编辑芯片，负责完成视频输入输出方面的功能。整块卡做工工整扎实，板载8颗三星3.6NS的TSOP Ⅱ封装的显存，显存容量128MB，显存带宽128bit，核心频率325MHz，显存频率550MHz。由于取消了VGA输出所以随卡附带一个转接头，而且增加了一个扩展接口，而所有的CINEMA功能都是通过这个扩展接口连接外置的视频输入输出扩展盒实现的。除此之外，显卡上还有DVI输出和电视信号输入。与其他采集卡相比它的最大不同是采用了数字高频头，在保证精度的前提下数字技术较模拟技术失真小，并且抗干扰能力强。但缺点是功耗较大。这块卡还支持DX9.0和AGP8×，是一块全功能型产品。
参考价格：1499元
ATI ALL-IN-WONDER 9600 Pro
这款AIW 9600Pro核心为Radeon 9600 Pro，采用了Theater20芯片，具有双模拟信号输出+TV输出的功能，该功能是首次在AIW系列显卡上实现。同时，通过外置天线，AIW 9600 Pro还可以接收FM广播。并且配备了最新款的Remote Wonder Ⅱ遥控器，可以配合多媒体中心8.6版给用户提供更多的功能和更方便的操作。显卡采用的是RV350核心和128MB显存，核心/显存频率400/600MHz，显存位宽为128bit，支持DX 9.0，并提供对SmoothVision 2.1、HyperZ Ⅲ+等技术的支持。这块AIW的做工非常的漂亮，由于显示核心是R9600 PRO，性能要较FX5600高出一截，再加上它强大的采集功能以及对AGP8×和DX9.0的支持，它确实是一块强大的、全功能型的显卡。
参考价格：2199元
