夺宝奇兵 十款nVIDIA FX5600XT显卡横向测试
评测市场
回眸刚刚过去的2003年显卡市场，NVIDIA和ATi这一对老对手的厮杀更加惊心动魄。双方尽遣高手，以争夺DirectX9显卡这块大市场。却说9月间，ATi一方R9800XT横空出世，XT取意为extension或者extended(扩展)，骁勇无比，一时间无人能敌。NVIDIA头目思量如何挫其锐意，一日夜读《史记》，看到田忌赛马一节，计上心来，招来心腹耳语几番。不几日，从NVIDIA大营中杀出一位同样打着XT旗号的小将向ATi叫阵，这就是FX5600XT。不过此XT与彼XT性能相去甚远，FX5600XT专门面向中低端市场，这一招让ATi气得差点吐血，不过也只能徒呼奈何。
FX5600XT的身世
以上虽然是江湖笑话，却也是无风不起浪。NVIDIA和ATi双方一方面不断刷新最高端显卡的记录，一方面也不忘争夺初中级用户市场，毕竟这是走量的关键。在ATi Radeon9600和Radeon9200系列的凌厉攻势下，NVIDIA的FX5200毕竟独木难支，并且NVIDIA已经有意让FX5600淡出江湖，而让更具有性价比的产品在中端市场中打拼，在这样的背景下就出现了FX5600XT这样的产品，FX5600XT可以视做FX5600的降频版，核心和显存频率从325/550MHz降到235/400MHz，PCB板也做了简化，外接电源也省掉了，这一切都是为了让FX5600XT具有一个有竞争力的价格，其他方面则与FX5600一样。表1列出了与FX5600XT定位相近的NVIDIA几款显卡的主要参数供参考。

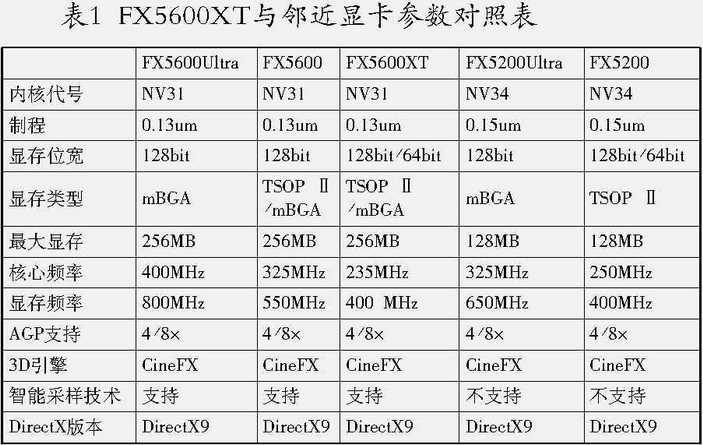

表1 FX5600XT与邻近显卡参数对照表
测试产品和方案
这次测试的FX5600XT全部是采用128MB、128位宽显存的产品，之所以没有测试64MB或者64位的产品，主要是出于性能和价格上的考虑。由于FX5600XT的超频性不错，我们收到的不少产品的出厂默认频率都超过了标准频率，采用标准频率的产品只有恩雅魔铠者FX5600XT、富彩GR0311和双敏FX5600XT，其他产品的核心或显存频率都有所提高。考虑到很多用户买回产品后不一定会去调整显卡的运行频率，所以我们直接测试默认情况下的产品性能供用户参考，测试软件和设置如表2。
在采用同样的核心后，厂商将FX5600XT显卡宣传的重点放在了显卡超频性上。以更低的价格买到等同于FX5600或者更高性能的显卡，想来这是每一个DIYer希望的。因此我们对显卡的超频性能也做了测试。具体方法是用RivaTuner2.0优先调高显存频率，然后再调高核心频率，当运行3DMark03不出现花屏时的极限频率就是我们找到的显卡超频极限频率。
测试平台的配置为Intel P4 3.0GHz CPU，磐正4PDA2+(865PE)主板，TwinMOS DDR400 256MB×2内存，三星SP0802N 80GB硬盘，操作系统为英文版Windows XP Professional并打上SP1补丁，DirectX9.0b，显卡驱动为最新版本的ForceWare 53.03 WHQL官方正式版。

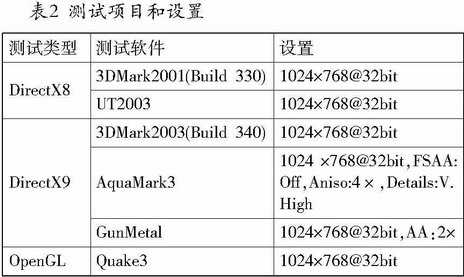

表2 测试项目和设置
FX5600XT群英会
以下产品按品牌拼音字母为序介绍，详细测试数据见表3。
1.恩雅魔铠者FX5600XT
黑色PCB板上元件布置非常整齐。风扇带有紫色幻彩灯，对某些用户会有吸引力。魔铠者FX5600XT的核心采用FC-BGA封装工艺，不过在超频测试中并没有显出什么优势。显存颗粒为16MB、16bit、5ns现代DDR颗粒，TSOP Ⅱ封装，正反各4枚，组成128MB、128bit的总显存。5ns显存的理论上等效于运行频率为500MHz，实际超频测试中测得魔铠者FX5600XT的极限频率为300/520MHz。
2.富彩FX5600XT
富彩FX5600XT采用的电容从标注上看为LOW ESR电容，这能够提高GPU工作时的稳定性。富彩FX5600XT也是测试中为数不多的采用标准频率的显卡之一，从测试成绩看，性能和另外一款标准频率的产品相差无几。富彩FX5600XT的超频性一般，达到了300/520MHz的水平。
3.旌宇擒镭者FX5600XT超级白金版
擒镭者FX5600XT超级白金版是以P140公版为基础设计而成，从造型上颇类似FX5600Ultra显卡。带有独立的4针电源接口，这样可以保证图形芯片和显存获得充足稳定的工作电流，甚至在蓝色PCB右上角可以看到“GeForce FX5600”的标志，很夸张吧。擒镭者FX5600XT超级白金版显示卡采用mBGA封装的2.8ns现代显存，出厂默认工作频率就已经高达700MHz。2.8ns显存的理论等效频率为714MHz，似乎擒镭者FX5600XT没有留下太多想像空间。但是在超频测试中，擒镭者FX5600XT超级白金版的极限达到了420/830MHz，已经超过了FX5600Ultra的标准频率。
4.嘉威影驰5600
黑色PCB板，散热风扇采用涡轮风道设计，有利于提高散热效果。测得的嘉威影驰5600的超频极限为330/510MHz，属于中等水平。嘉威影驰5600还为用户提供了3年的保修服务。
5.铭瑄极光5600XT
黑色的PCB板上布满了密密麻麻的贴片式电容，数了数共有13颗之多。虽然多不一定好，但至少可说用料扎实。散热风扇的散热铝片延伸出去，对显存也起到散热作用。测得超频极限为350/600MHz，已经超过了FX5600的水准。
6.七彩虹风行5600XT CF白金版
既然敢号称白金版，肯定得有点过人之处才成。虽然从外观上看七彩虹风行5600XT比较普通，但是测试结果表明它也是块不简单的显卡。可以超频到370/570MHz的水准，想想FX5600的标准频率才多少？
7. 双敏FX5600XT
采用黑色PCB板，显存采用4ns的现代颗粒，并且在显存上安装了散热片。核心采用了FC-BGA封装，不过超频性能一般，只达到330/480MHz的水准。
8.硕泰克FX5600XT
根据P162公版设计，显存采用现代3.6ns DDR颗粒，理论上的等效运行频率可达555MHz。核心采用了FC-BGA封装，实际测试超频极限达到了450/580MHz，超过了FX5600的标准频率，性能也仅次于旌宇擒镭者超级白金版。
9.翔升爵豹5600XT旋风版
显卡上的元件布局井井有条，贴片式电容均匀地分布在黑色PCB板上。显存布置在显卡两侧，采用的是现代3.6ns显存，TSOP Ⅱ封装。核心采用的是Wirebond封装形式。翔升爵豹5600XT旋风版的超频性在这次测试中属于中等水平，核心和显存的极限频率分别为350/590MHz。
10.XFX PV-T31L
同样根据P162公版设计，核心采用了Wirebond封装，显存也是3.6ns的现代颗粒。它的出厂默认频率为300/530MHz，是这次评测默认设置最高的产品。XFX PV-T31L的卖相不错，显卡上挺立着较大的直插式电容，标注上表明为LowESR电容。可惜的是测试中的实际表现一般。

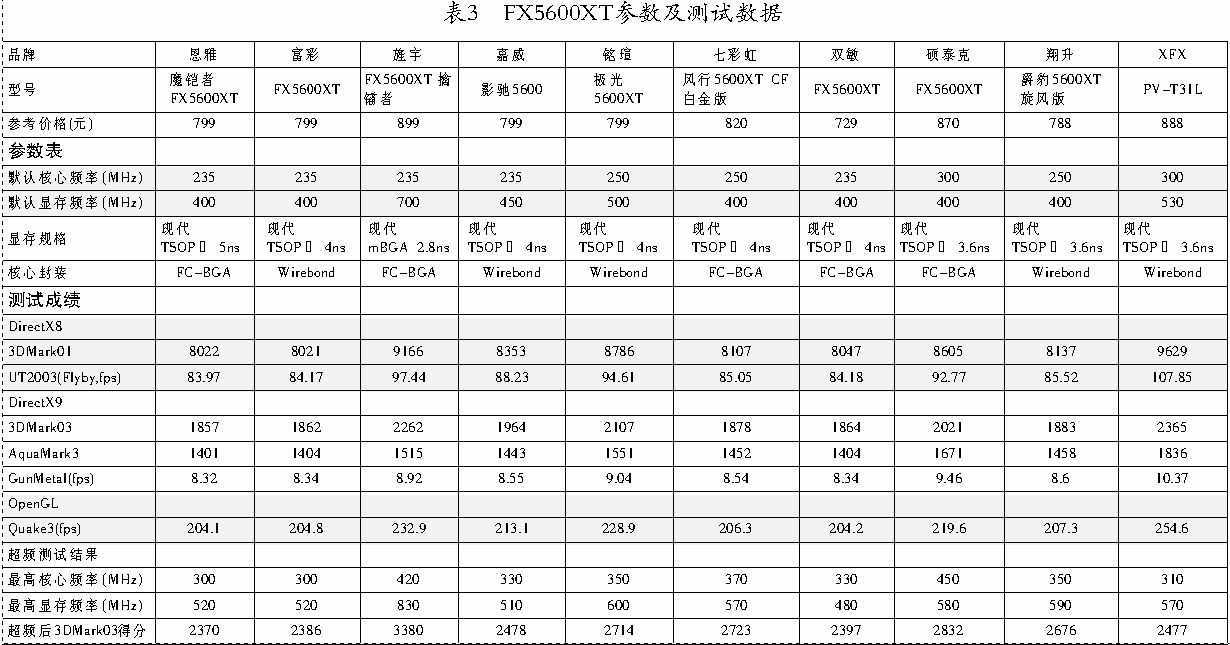

表3 FX5600XT参数及测试数据
总结
我们需要DirectX9显卡吗
DirectX9相对DX8最大的改进在于Vertex Shader(顶点着色引擎)从1.1版升级到2.0版，Pixel Shader(像素着色引擎)从1.1/1.4升级到2.0。在2002年期间，除了专门的显卡测试软件，市面上完全看不到任何一款采用DirectX9设计的游戏，直到去年3月左右，才出现第一款真正支持DX9的游戏──《Gun Metal》(变形金刚)出现。去年下半年的时候，DirectX9大作接踵而至：《古墓丽影之黑暗天使》、《家园2》、《极品飞车之地下狂飚》、《英雄本色2》、《NBA Live 2004》等等。
许多新游戏对显卡的要求已经相当苛刻，只有拥有DirectX9显卡才能享受到华丽的光影效果，有的游戏甚至要求必须安装DirectX9才能运行(比如《英雄本色2》)。而这些仅仅是开头，未来会有更多的游戏采用DirectX9的函数库设计，今年就将会有Half-Life 2等超重量级的游戏推出。这种风潮甚至波及到流行的网络游戏中，比如《天堂2》就计划采用DirectX9的规范来设计，让游戏画面有更华丽的表现。所以说对于游戏玩家，没有DirectX9的显卡根本就玩不转了。
即使是非游戏玩家，DirectX9显卡也具有重要的意义。微软正在开发下一代Windows操作系统(代号为Longhorn)，将具备窗口显示环境，完全使用3D影像处理以及各种光影特效。比如多重窗口将有半透明的层次之别，以及模拟真实3D空间的投影、旋转等特效。而微软预计的硬件规格，将分为第一层基本规格：基本的3D窗口显示，需要DX7等级的GPU；第二层基本规格：全功能的3D窗口显示，已经指明要求DirectX9等级的显卡。因此即使不为了玩游戏，为了能够顺利地运行即将到来的Longhorn，也应该未雨绸缪，适时升级到DirectX9显卡为佳。
FX5200和FX5600XT的选择
在NVIDIA一方，FX5200是最低端的入门级DirectX9显卡。但是随着FX5600XT的陆续上市，原来定位中端的FX5600逐渐淡出，据我们得到的消息，目前各大显卡厂商手里的FX5600显卡几乎已经处理完毕，这样NVIDIA一方供用户选择的DirectX9入门显卡就集中在FX5200和FX5600XT上，128MB、128bit显存的FX5200显卡目前的价格在650元左右，而这次评测的128MB、128bit显存的FX5600显卡平均价格在830元，二者目前的价格相差200元左右，那么应该如何抉择呢？
我们把测试产品中的三款标准频率的FX5600XT的测试数据取平均值，然后与在同一平台上测得的FX5200显卡数据作比较。如表4所示，可以看出在运行DirectX8测试软件时，二者相差不大，但是使用在DirectX9函数库的程序上，FX5600XT远远将FX5200抛在后面。如果拿这次测试的佼佼者旌宇擒镭者FX5600XT超级白金版来比较，FX5200的差距会更加明显。
超频后的3DMark03得分也很有意思。这三款FX5600XT的平均核心/显存频率为310/507MHz，尽管低于超频后的FX5200的340/530MHz，但测试表现仍然比FX5200更好。FX5600XT在DirectX9游戏中能够胜过FX5200的原因应该归功于智能采样技术，智能采样技术一方面提高了画面质量，同时也提高了开启防锯齿和各向异性过滤时的图像处理效率。
因此如果你只是想买块DirectX9显卡，领略DirectX9的风彩，那购买FX5200更合适，毕竟200元可以买更多的配件了。如果你还想具有更好的性能，FX5600XT是不错的选择。
表4 FX5600XT VS. FX5200
封装和显存，怎样影响FX5600XT的超频性
说到FX5600XT，就会说到FX5600XT的超频性。那么大家津津乐道的核心封装形式和显存，超频性有什么一致性的规律呢，下面来分析一下吧。

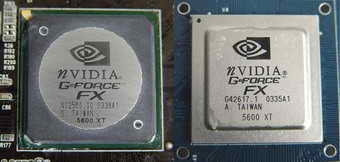

FX5600XT的核心封装有两种形式：FC-BGA(倒装芯片球栅格阵列)和Wirebond(金属焊接工艺)。具体原理这里不说了，从参测产品的超频结果统计分析，采用FC-BGA封装的核心超频性要好于Wirebond封装的核心。当然这也不是绝对的，因为还是有采用FC-BGA封装但超频性不佳的产品。
核心采用怎样的封装形式也很好辨别，甚至不需要拆下散热风扇就可以做到。只要将PCB板拿住，平行于视线方向观察核心，如果能够看到金属盖就是采用FC-BGA封装，反之则是采用Wirebond封装。
而显存的超频性就简单多了。旌宇擒镭者超级白金版是参测产品中惟一一款采用mBGA显存封装的显卡，2.8ns的颗粒，是这次测试中显存超频性最好的显卡，当然价格也更贵。其他显卡均采用TSOP Ⅱ封装的3.6/4/5ns的颗粒，对应的额定等效工作频率分别是555/500/400MHz。测试中，3.6ns的显存一般都能超频到理论频率以上，而4ns的显存则表现不一，说明不能只根据颗粒的标称速度来判断显存的超频性，它还受到其他因素的影响。
表5 参测产品核心的封装方式
由于具有最好的超频性和FX5200缺少的智能采样技术，FX5600XT可以说是NVIDIA阵营DX9显卡比较平易近人的产品了，不少产品都能超频到FX5600水平，对消费者很有吸引力。我们预计到今年年中的时候，FX5600XT的价格将会降到600元以下，较低的价格加上不俗的性能，这也是我们做这次评测的原因。市面上的FX5600XT品牌繁多，规格也参差不齐，选购时小心掉入商家的价格陷阱。如果不想多费心思，参考我们的评测，没错的！
