微星K7Pro主板维修记
硬件周刊
近来笔者的电脑总是不定期重启，甚至自动关机，而且总是丢失CMOS设定值，好不容易把BIOS设好，关机半小时后再开机就会显示“CMOS Setting Wrong”及“CMOS Checksum Bad”，需要重新设定BIOS，就好像得了“失忆症”一样！由于电脑已经用了4年，所有的配件已经过了保修期，只好自己动手修了，笔者电脑的主要配置如下：AMD K7 650MHz、微星K7Pro主板、Kingston 256MB SDRAM、IBM 15GB硬盘(7200转)、UNIKA 速龙2000显卡等。

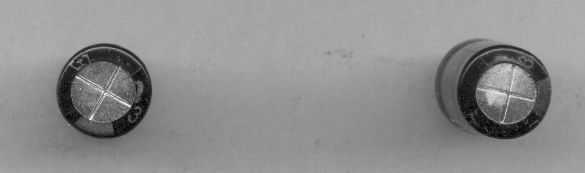

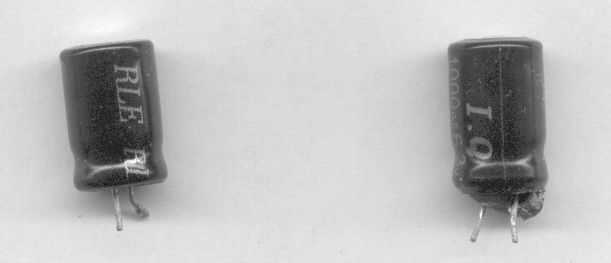

首先从简单的地方入手，检查电源插座和电源线。电源插座使用正常，电源线更换后故障依旧。查看CMOS设置中有关参数，CPU温度为45℃，系统温度为42℃，各项电压值均在正常范围内。由于自动重启、关机都无规律可言，于是笔者就将注意力转到主机内的配件上。尽管替换了CPU、内存、显卡、声卡、网卡、硬盘、软驱、光驱(也包括了所有的数据线)，故障仍然存在。现在只剩下电源和主板了，先换个电源看看吧。就在拔主板上的电源插头时，终于发现在20针电源插座旁的一个电解电容(C182)边上有一些像黄泥那样的颜色污迹，刚好这个电容旁也有一个同样的电容(C289)，经过认真观察比较，原来是C182电容爆了！由于该电容的破损集中在底部(见图1右边的电容)，所以其顶部突起并不明显(见图2右边的电容)，而且电容被电源线遮挡住，如果不拔出主板电源插头是不容易发现的。从主板上的走线分析，这两个电容(C182和C289)担负着主板+5V电压的滤波任务，其中一个损坏可能会直接影响主板工作的稳定性。由于担心电容会再次爆裂，于是将C182和C289同时更换为1000μF/10V的“三洋”铝电解电容(原电容规格为1000μF/6.3V)。更换电容后试机，自动重启、关机的故障消除了，但“失忆症”尚未治愈。
CMOS设定值不能正常保存一般都是CMOS电池及CMOS维持电路出现问题，拆出CMOS电池测量，电压正常，瞬间电流也足够大，电池没有问题。检修CMOS维持电路有一定难度，在不可能获得主板电路图的情况下，只能用万用表来逐点跟踪查线。经过线路检查发现，CMOS电池负极接地，电池的正极应该是通过电阻(R139)连接至跳线(JBAT)的第2脚的。用万用表实际测量，从R139到JBAT的线路不通，用小螺丝刀把跳线(JBAT)的塑料底座撬起来一看，电池的正极的确是通过电阻(R139)连接至跳线(JBAT)的第2脚的，但再次测R139至JBAT的线路还是不通，借用放大镜观察，整条铜箔并没发现有断裂现象。既然线路不通，那就自己把它接通吧。电阻(R139)的阻值为1kΩ，找来一个同阻值的1/8W金属膜电阻套在绝缘橡胶套内，用该电阻把电池的正极与跳线(JBAT)的第2脚连接起来，替代原来的R139，最后把主板上的贴面电阻(R139)焊下，焊接完成后，重新装好机器，马上试机，OK！BIOS设定后保存正常，电脑再也不会“失忆”了。
