Auto CAD社区(2)：巧用“对象追踪”

软件世界

西山月 · 2004年1月12日

　　大家好，AutoCAD社区跟大家见面了！AutoCAD是很多朋友要经常打交道的软件，它在建筑、汽车、机械设计等行业中得到了广泛应用，如果你在使用过程中有什么经验和体会，请把它记录下来与几百万读者朋友一起分享。投稿信箱：Software@cpcw.com，请在邮件主题处注明“AutoCAD社区”字样。AutoCAD社区欢迎你的参与！

　　这次我们继续谈快速绘图的技巧，同样以AutoCAD R14中文版为例。

　　尽管AutoCAD提供了Xline、Ray等绘制辅助线的命令，但如果直接使用这些命令，速度会受到影响。实际上，如果要定位的点位于某特殊位置，比如矩形的中心，那么不用画辅助线同样可以找到它，方法就是使用“对象追踪”功能。

　　例如我们要以矩形的中心点为圆心画一个圆，可以这样操作：

　　①打开“对象捕捉”和“对象追踪”功能(按下状态栏上的对应文字)，然后将对象捕捉模式设为“中点”。

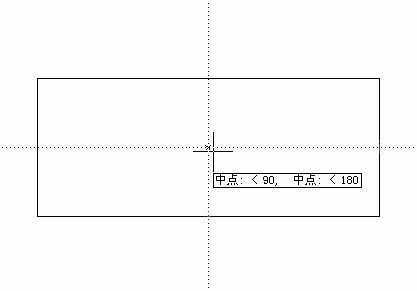

　　②接下来开始画圆，屏幕提示输入圆心位置，将光标移到矩形右侧边中点附近，直到出现黄色小三角；此后将光标移到矩形底边中点位置，同样出现黄色小三角；现在将光标移到矩形中心附近，出现两条正交虚线(图1)。

　　③在其交点处点一下鼠标，就能将圆心定在矩形中心；然后输入半径，需要的圆就画好了(图2)。
