FX先锋强势来袭──2003年度中低端DirectX9显卡横向评测（GeForceFX5200篇）
游戏广场
由于NVIDIA和ATi支持DirectX9的各个型号的显卡风头正盛，再加上很多经典的DirectX8显卡，比如GeForce4 Ti系列和Radeon9100系列即将彻底退出市场，因此不久DirectX9显卡就会将DirectX7/8显卡彻底挤出市场，因此，在2004年里，DirectX9显卡将成为主流的产品，而中低端的产品将是需求量最大的。所以，我们将组织FX5200、FX5600XT以及Radeon9600这三款中低端DirectX9显卡的横向测试，帮助大家进行选购。
GeForce4 Ti/MX系列在市场中成为经典之作后，NVIDIA推出了完全支持DirectX9、支持Cg语言编程的GeForce FX系列GPU，而主要面向低端用户的就是GeForce FX5200系列。相对于高端的GeForce FX5900来说，GeForce FX5200在支持像素采样技术以及渲染流水线方面有所简化，但是完全支持DirectX9，它们价格低廉仍然对初级用户有很大的吸引力。GeForceFX5200在市场中的热销也证明了它已经是一款非常成熟和成功的DirectX9入门级显卡。因此，针对这部分需要购买既支持DirectX9，价格也要最低的显卡的入门级用户，我们特别组织了本次2003年度GeForce FX5200横向评测。

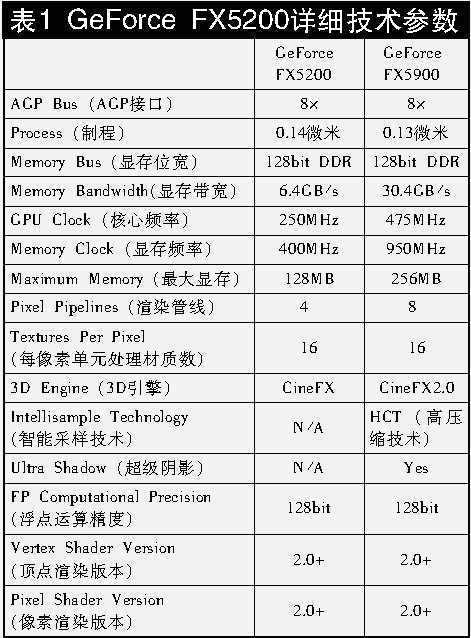

从这张表可以看到，GeForce FX5200相对GeForce FX5900主要有几个方面的简化。首先是制程，FX5200采用的是0.14微米技术，因此在核心工作频率方面会大大低于FX5900，但是制造的成本会低一些；其次是渲染管线，FX5200只有4条，是FX5900的一半，因此像素填充率相对FX5900大打折扣；再次就是Intellisample技术，由于缺少对该项技术的支持，GeForce FX5200即便和同频率的FX5600XT相比，在DirectX9环境下或者是开启全屏抗锯齿后的性能也要差一些。另外，FX5200也不支持Ultra Shadow技术，在某些使用了该技术的游戏中，只能采用软件模拟的方式运行，速度会受到影响。
虽然FX5200在技术方面被简化了许多，但是提供了对DirectX9的完全支持，价格也比较低廉这两个优点也是显而易见的。
测试方案说明
四然目前市场上GeForce FX5200显卡的型号很多，但是我们进行测试的是64MB 128bit DDR显存的版本。选择这个版本的理由是，我们认为128MB的显存不能大幅度地提升FX5200显卡的性能，但是价格会贵出100元左右，这显然不适合追求低价格的低端用户。另外，虽然FX5200也有64bit显存的版本，但是我们认为显存位宽从128bit降到64bit对于显卡性能的影响太大，64bit显存的FX5200甚至在一些DirectX7游戏中连古董级别的GeForce2 Ultra 128bit DDR也不如，而且价格也不见得便宜，因此不在考虑之列。所以对于用户来说，64MB 128bitDDR显存版本的FX5200是最值得选购的。
测试软件方面，我们选择了基于DirectX9的3DMark03、AquaMark3、GunMetal、NBench3.0；基于DirectX8的3DMark2001SE、UT2003；基于OpenGL的Quake3 Arena。其中新加入的NBench3.0是AMD开发的图形测试软件，包括对DirectX9的性能测试。

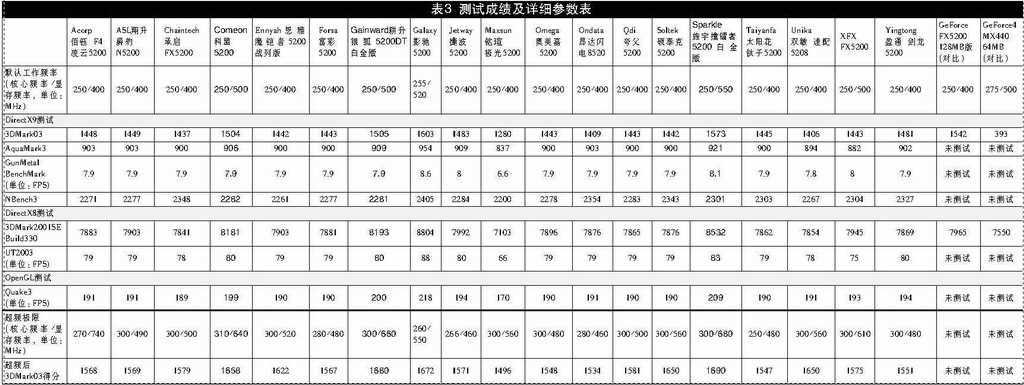

除了基本性能测试外，我们还进行了超频性能测试，超频测试得到的每款显卡的频率极限以及在超频极限下的3DMark03测试成绩将是考核的重点之一，另外，所有测试均在1024×768@32bit环境下完成。测试平台见表2。测试成绩见表3。
参测产品一览
超频后3DMark03测试得分前10位(按公司英文名首字母排序)：
ChainTech(承启)GeForce FX5200
默认频率：250/400MHz
DDR显存：茂矽 TSOP 4ns
极限频率：300/500MHz
超频后得分(3DMark03，下同)：1579
价格：570元
ChainTech FX5200采用蓝色PCB板，整体布局比较整齐，焊点饱满，供电部分采用G-Luxcon电容，使用的是单相供电方式。ChainTech FX5200的GPU散热风扇比较引人注目，这个涡轮风扇的风道设计使得风扇在工作时产生的气流不会紊乱，大大提高散热的效率，对于显卡核心的超频是不无裨益的。ChainTech FX5200的核心/显存频率为标准的250/400MHz，显存方面，ChainTech FX5200使用的是茂矽的4ns显存，在TSOP封装的颗粒中，茂矽这批显存的超频性能口碑很好，在开始超频率时，最初可以工作在560MHz下，但是在工作一段时间后，显存内部温度提升，于是出现花屏，最后ChainTech FX5200的显存频率稳定地工作在了500MHz下，性能提升也很明显。当然，显存频率从400MHz超到500MHz已经有25%的提升，算是达到了4ns显存的标准。
Comeon(科盟) GeForce FX5200
默认频率：250/500MHz
DDR显存：三星mBGA 2.8ns
极限频率：310/640MHz
超频后得分：1658分
价格：488元
Comeon这款FX5200显卡给我们的第一感觉就是和耕昇的银狐FX5200DT白金版太像了，经过和耕昇的FX5200DT比较，我们发现除了GPU风扇不同、显存供电部分的电容不同之外其他部分几乎是完全相同。
Comeon GeForce FX5200采用了大板型设计，在元件的选材上做得比较实在，供电部分全部采用铝壳电容，VGA的低通部分元件也很足，因此2D的画质相对来说要好一些。GPU上采用的火焰形散热风扇的确很抢眼，不过严格地说这样不规则的设计会影响散热片上气流的走向，会降低散热的效率，不过好在FX5200的发热不大，而且现在的气温比较低。只是在气温比较高的夏天使用时温度会偏高一点。采用mBGA 2.8ns显存是Comeon GeForce FX5200最大的特色之一，由于使用了这样的高速显存，Comeon GeForce FX5200的显存频率可以从默认的500MHz轻松地超到600MHz以上，最高可到640MHz，基本上达到了2.8ns显存应该有的水平，超频幅度接近50%，超频性能非常强劲，性能提升也很明显。需要提出的是，大家在购买的时候要注意了，Comeon GeForce FX5200 64MB 128bit至少有三个不同的版本，其中数这款最强。鉴于Comeon(科盟) GeForce FX5200拥有很高的性价比，我们授予它“最佳性价比奖”。
Ennyah(恩雅)
魔铠者GeForce FX5200 战列版
默认频率：250/400MHz
DDR显存：三星TSOP 5ns
极限频率：300/520MHz
超频后得分：1622分
价格：579元
Ennyah 魔铠者GeForce FX5200 战列版采用了P71.5的板型，在PCB板正面和背面各有4颗TSOP封装的三星5ns DDR显存，共八颗。显卡的供电部分采用了大量铝壳电容保证GPU供电稳定。GPU上采用主动风冷散热，GPU散热片底部较厚，有利于瞬间热量的吸收，因此GPU的散热条件相对不错。
显存方面，Ennyah 魔铠者GeForce FX5200 战列版并不突出，采用的是5ns DDR，刚好符合标准频率400MHz的要求，不过在测试中我们发现，Ennyah 魔铠者GeForce FX5200 战列版显存的超频能力还不错，显存可超到520MHz稳定运行，这应该完全归功于魔铠者FX5200设计和做工都不错的供电电路。
Gainward耕昇
银狐FX5200DT白金版
默认频率：250/500MHz
DDR显存：三星mBGA 2.8ns
极限频率：300/660MHz
超频后得分：1680分
价格：599元
涡轮风扇、红色PCB板、铝壳电容、mBGA显存，银狐FX5200DT白金版具备了耕昇白金版显卡的所有特点。由于采用了大板设计，银狐FX5200DT白金版整体看上去显得比较大气，走线和布局都有当年耕昇经典的钛极500的味道。GPU供电部分元件用料充足，DVI、S-Video、VGA部分的滤波电路也做得比较扎实，充分保证了输出的画质。银狐FX5200DT白金版GPU上配备了涡轮风扇，优良的风道设计对散热条件的改善很有好处，而且散热条件很好的情况下对于延长超频状态下GPU的寿命也是有好处的。
采用mBGA显存是银狐FX5200DT白金版的杀手锏，mBGA封装的三星 2.8ns DDR显存理论上就可以达到650MHz左右的工作频率，经过我们测试，发现这款银狐FX5200DT白金版的显存可以达到660MHz的水平，性能提升非常大。银狐FX5200DT白金版可以说是超频玩家的不错选择。由于耕昇FX5200显卡的型号较多，所以喜欢超频的玩家在购买耕昇FX5200显卡的时候一定要认准参加本次测试的这个白金版。鉴于Gainward耕昇银狐FX5200DT白金版出色的做工和超频性能，我们授予它“最优性能奖”。
Galaxy影驰GeForce FX5200
默认频率：255/520MHz
DDR显存：三星TSOP 4ns
极限频率：260/550MHz
超频后得分：1672分
价格：499元
嘉威这个品牌大家可能还不算很熟悉，其实不少二、三线厂商的显卡都找它做过代工。这款嘉威Galaxy影驰GeForce FX5200采用了NVIDIA P162的公版设计，因此使用了GPU与显存统一供电的设计，供电电路元件看上去做工比较精细。由于是NVIDIA的公版设计，因此在电路设计上肯定是不用担心的。Galaxy影驰GeForce FX5200的散热风扇做工比较精细，同样也采用了涡轮风道设计。显存方面，Galaxy影驰GeForce FX5200采用的是三星TSOP封装4ns DDR，默认频率直接设置为520MHz，经过测试，可以稳定超频到550MHz，毕竟默认频率已经达到520MHz了，所以超频幅度不大。超频后的性能得分相当不错。
QDI夸父GeForce FX5200
默认频率：250/400MHz
DDR显存：三星TSOP 5ns
极限频率：300/500MHz
超频后得分：1581分
价格：580元
QDI的显卡大部分都采用了NVIDIA的公版设计，这款夸父GeForce FX5200也不例外，和Galaxy的FX5200一样采用了P162公版。电路设计和布局自然就不必再加评论。在元件选材方面，夸父GeForce FX5200在供电部分采用的是DST的电容。整块卡最有特色的就是硕大的显卡散热片，几乎覆盖了显卡一半的面积，散热片底部的厚度达到了5mm，吸热、散热效果自然不错，当然，如果设计得再大一点，兼顾显存的散热就更好了。
夸父GeForce FX5200可以稳定工作在300MHz/500MHz的核心/显存频率下，而且温度也不高，超频性能还算可以。
Soltek 硕泰克SL-5200-ED
默认频率：250/400MHz
DDR显存：茂矽TSOP 4ns
极限频率：300/560MHz
超频后得分：1650分
价格：540元
硕泰克SL-5200-ED采用的是茂矽的4ns显存，默认工作频率为400MHz，在成熟的P162公版设计下，显存轻松地超到了560MHz的水平，这个成绩对于显存标准频率为400MHz的GeForce FX5200来说已经非常不错了。此外，硕泰克SL-5200-ED采用的是被动式散热方式，因此可以完全杜绝显卡风扇的噪音，不过这样做的缺点就是在环境气温比较高的时候，被动散热的效率会下降，显卡的核心温度会大幅度增加，影响超频后的稳定性，当然玩家可以自己再加装一个风扇，散热效果会改善很多。
整体说来，硕泰克SL-5200-ED是本次测试采用TSOP封装DDR显存的GeForce FX5200中超频性能最好的之一，而且超频之后的性能提升幅度也较大。
Sparkle旌宇擒镭者5200白金版
默认频率：250/550MHz
DDR显存：现代mBGA 3.3ns
极限频率：300/680MHz
超频后得分：1690分
价格：555元
擒镭者5200白金版采用的HY 3.3ns mBGA显存理论上可以工作在600MHz左右，出厂默认就是550MHz，经过测试，最高在720MHz也能勉强运行3D测试，只是有轻微花屏，最后稳定工作的频率是680MHz，这个成绩对于额定600MHz的3.3ns显存来说都算不错的，相对出厂默认的550MHz更是高出130MHz，提升幅度惊人。对于用户来说，将显存直接设置为600MHz完全没有问题，性能自然要高出标准频率(250/400MHz)的GeForce FX5200不少。接口方面，擒镭者5200白金版没有提供DVI接口，可以说这是为了减少消费者的投资。不过虽然我们一般很少用到DVI接口的显示器，但是缺少DVI口就不能通过转接使用双头显示功能，当然这也是一个见仁见智的问题，就看买家是否需要这样的功能了。
擒镭者5200白金版的散热风扇做工比较精致，搭配整体的蓝色调显得很漂亮，而且扇叶相对一般的散热风扇显得要大一些，风量自然要稍微大一点，如果能将风道设计得再好一些，在显存上添加散热片，超频幅度应该还有所提升。鉴于Sparkle旌宇擒镭者5200白金版出色的做工和超频性能，我们授予它“最优性能奖”。
Unika速配5208
默认频率：250/400MHz
DDR显存：茂矽TSOP 4ns
极限频率：300/560MHz
超频后得分：1650分
价格：549元
Unika速配5208也采用了茂矽的TSOP 4ns显存，超频能力强劲，可以稳定在300/560MHz的核心/显存工作频率上。供电方面，Unika速配5208采用的是口碑比较好的Rubycon(红宝石)电容，保证GPU的供电充足、稳定。其他做工方面，Unika速配5208显得中规中矩，并无特别突出之处。接口部分，VGA和DVI输出的滤波电路做得不错。
Unika速配5208采用的GPU风扇在Unika以前的高端产品“小妖G”系列中经常看到，现在这款风扇也用在了突出性价比的速配系列上。这款风扇散热面积足够大，而且底部也比较厚，吸热较快，散热效果不错。
XFX GeForce FX5200
默认频率：250/500MHz
DDR显存：现代TSOP 3.6ns
极限频率：300/610MHz
超频后得分：1575分
价格：599元
XFX GeForce FX5200独特的X形包装盒特别醒目。XFX GeForce FX5200也采用了P162的公版设计，供电部分采用名牌电容，供电充足，因此3.6ns的显存频率可以从默认的500MHz超到610MHz，这已经超过了3.6ns标准的550MHz不少，可见XFX GeForce FX5200的超频性能很好。不过超频后的性能提升相对其他产品较小，我们推测可能是显卡的BIOS中对显存的延迟参数设置得相对保守一点。不过这么好的超频性能完全可以弥补这一点不足了。另外，XFX GeForce FX5200的风扇做得非常精致、美观，鳍片比较多，散热面积比较大，效果当然不错。当然，你需要购买一个透明机箱，才能在使用的时候欣赏这个漂亮的风扇：)。
其他参测显卡(测试成绩见表3)
Acorp佰钰 F4凌云 FX5200
价格：478元
采用窄板设计，省略了使用率不高的DVI接口，采用银色大面积散热片。
ASL翔升 FX5200
价格：499元
大量采用铝壳电容，显存/GPU独立供电，GPU供电部分工作温度略微偏高。
富彩 FX5200
价格：不明
采用主动风冷散热，GPU风扇散热鳍片数量较多，散热效果不错，稳定性有保证。
捷波 FX5200
价格：499元
采用P162公版设计，兼容性、稳定性有保障，采用被动散热方式，消除工作噪音。
Maxsun铭瑄FX5200
价格：499 元
Maxsun铭瑄FX5200和Omega 奥美嘉 FX5200的板型几乎一样，只是超频性能有所差别。省略了DVI接口，采用大尺寸散热片。
Ondata 昂达 闪电8520
价格：499元
Ondata 昂达 闪电8520与ASL翔升 FX5200板型相同，超频性能比较接近，只是Ondata的散热风扇风道设计更为合理一些。
Omega 奥美嘉 FX5200
价格：520元
采用大面积散热片，电源部分全部采用铝壳电容。

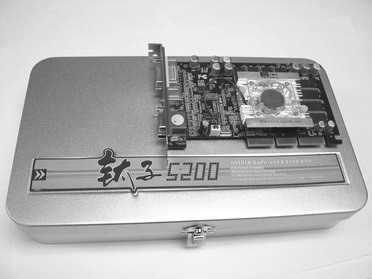

Taiyanfa太阳花钛子5200
价格：650元
超酷的金属包装盒，还赠送防静电手套。
Yingtong盈通 剑龙5200
价格：549元
超大散热片，被动式散热，消除了工作时显卡产生的噪音，大量使用了铝壳电容，省略了DVI接口。
总 结
相信大家在看完本篇测试报告后应该对目前市面上主流品牌GeForce FX5200的情况有了比较详细的了解。
从GeForce FX5200的性能来看，在DirectX7方面的性能比同样定位于低端的老前辈GeForce4 MX440 8×稍弱，但是它具备对DirectX8和DirectX9的完全支持，因此在图像特效方面，MX440完全不能和FX5200相比，而且以后针对DirectX8和DirectX9开发的游戏会越来越多，不支持DirectX8和DirectX9的显卡将完全不能运行这些游戏，比如在3DMark03当中，MX440只能运行第一个DirectX7的场景，因此得分只有393分，相比FX5200的14XX分可以说差距是很明显的，另外，128MB版本的FX5200的3DMark03得分为1542分，比64MB版本的得分只提高了100分左右，但是价格却要贵出100多元，用户完全可以将这100多元花到内存或者CPU上，系统的性能提升更大。
由于GeForce FX5200的市场定位原因，对于GeForce FX5200我们需要从两方面来认识它。对于厂商来说，面向低端的DirectX9显卡自然不需要像FX5900高端卡那样去制造，因此无论是用料还是设计上的突破，拿来和做工精细的高端显卡相比较是不公平的，但是也不是说GeForce FX5200显卡就一定是低质低价，也有不少的GeForce FX5200显卡在价格不是太高、不违背面向低端定位的情况下仍然能够提供精致的做工，优良的设计，采用优质的高速显存，比如本次横向测试中获得最优性能奖的旌宇擒镭者FX5200和耕昇 银狐 FX5200DT白金版，获得最佳性价比奖的科盟FX5200，采用了mBGA封装的DDR显存，可以工作在660MHz～680MHz频率上，已经超过FX5200标准显存频率400MHz的50%以上，提升幅度相当大。
而且在测试中我们发现，TSOP封装的DDR显存中，茂矽的颗粒超频性能很突出，另外，mBGA封装的现代和三星显存由于本身工艺比较先进，所以工作频率可以上到很高。不过，虽然有些FX5200显卡采用了高速的显存，但是由于电路设计和PCB的问题，仍然无法让高速显存工作在应有的频率下，所以一款显卡拥有高速显存只代表它有超频的前提，并不能肯定超频性能一定就好。此外，有部分FX5200显卡在超频后性能提升不是非常明显，我们推测主要应该是显卡BIOS中对于显存的延迟值设置得比较保守以求稳定的原因。
代工对于硬件厂商来说是一件很平常的事情，特别是对于FX5200这样需求量很大的产品，代工现象也是很常见的。不过代工厂商也是根据客户要求生产产品的，因此做出来的产品不一定和自己品牌的产品品质相同。不过即便在产品相同的前提下，也要综合考虑价格和售后再进行选择。
从本次测试的个体产品来看，不少品牌的FX5200显卡在设计上都有闪亮之处，也暴露出一些常见的问题。
几项值得表扬的设计：GPU散热风扇采用涡轮风道设计，底部厚度增加，吸热、散热性能提升；显存上加装散热片，改善了显存的散热条件，更利于超频；采用优质的TSOP或者mBGA高速显存更利于超频(当然需要优秀的供电电路配合)；采用三洋、Rubycon等低ESR名牌电容，工作更稳定。当然，这些优秀的设计肯定会在一定程度上提高成本，但是只要控制在低端用户可以接受的范围内，仍然是值得提倡的。
几项需要改进的设计：不少FX5200采用可以盖住显存的大散热片，其中一部分存在一个共同的问题：在它们的散热片底部有专门与显存接触的双面胶，且不说使用双面胶散热效果如何，关键是散热片与显存距离很远，根本没有相互接触，完全起不到给显存散热的作用，大家在购买的时候不妨注意观察，建议相关厂商在这方面改进一下；采用高速显存，但是供电电路和布线设计跟不上，导致高速显存无用武之地，超频性能平平，不如干脆使用额定频率为400MHz的5ns显存，多少也能减少一点成本。
有争议的设计：部分FX5200采用被动散热系统，最大的好处就是去除了风扇带来的噪音，但是散热的效果自然不如主动散热的好，特别是在比较炎热的夏天，即便是显卡做工扎实，可以承受高温，但是未必机箱内其他配件也能如此耐热，配备主动散热系统后，空气的流动至少可以让机箱内显卡周围的温度不至于过高而影响附近的配件工作。
总的来说，GeForce FX5200作为一款价格在4XX元到5XX元的入门级DirectX9显卡，对于厂商来说，设计和生产都相对高端显卡的要求要宽松得多，而且成本也比较容易控制；对于低端用户来说，GeForce FX5200能完全支持最先进的图形加速API：DirectX9，而且价格还比较能够接受，再加上品牌众多，选择的余地很大，况且厂商之间的价格战也使得FX5200的价格不断下滑，因此这个时候只要多关注相关的评测，自己多作比较，在品质和价格间找到一个平衡点，就能够买到其中最适合自己的一款。
