故障现象：前不久笔者在电脑城以300元的低价购得一块全新的SiS748芯片组的主板，从功能上看还算不错，可以手动线性调节外频，但没有电压微调功能，做工方面还算过得去。在商家处试用没什么问题，回家后快速进行了升级。升级后的电脑配置如下：Duron 800MHz(100MHz外频)、128MB DDR内存、TNT2(32MB显存)显卡、希捷30GB硬盘等。更换主板后开机，一切正常，进入BIOS进行优化设置，将外频跳到了133MHz，存盘退出。自检重启，开机显示CPU主频为1100MHz。
接下来安装WinXP系统，在即将完成时，突然电脑蓝屏，而且还有很多错误提示信息。难到是超频所造成的？于是将外频降到了120MHz，又重新安装WinXP系统，同样是在即将完成安装的时候蓝屏了。看来是主板的超频性能不好，算了吧！不超了，再次将外频降到100MHz，可是上述现象依旧。
故障分析：该怎么办呢？是不是因为WinXP对硬件要求比较高，那么安装Win98结果会怎么样呢？于是笔者又安装了Win98，安装过程一切正常，安装完所有驱动及应用软件，还玩了一会儿游戏，系统都没有问题。为什么安装Win98一切正常，而装WinXP就会蓝屏呢？
其他设备一直都工作得很好，应该肯定就是主板的问题了，我就不相信没有办法解决。首先要寻找相关的案例资料，然后寻找主板芯片组资料及相关电路分析资料。最后准备好所需的工具，如电烙铁、松香、锡焊条、万用表、频率计等等。
花了两天时间将所有的资料准备好了后，开始对主板动手术。在分析主板故障后，笔者将问题首先锁定在主板内存模块部分。根据先“软”后“硬”的原则，进入DOS系统，接下来的工作就是使用Memtest这个测试工具进行测试，它可以帮助用户检测主板内存模块是否有问题。笔者使用Kingmax、Hynix、Kingstone、三星等四种品牌的内存条进行Memtest测试，结果全部失败。看来问题真的是出在内存模块部分了，不是内存条的问题。因主板是杂牌的，是不是主板电路本身存在问题呢？
因手上测试工具不全，笔者只有先用万用表测量电压了。DDR内存正常的供电电压应为2.5V，首先进行电压测量，仔细查找电路走线，确定测量点，发现DDR插槽供电电压为2.45V，低于2.5V的工作电压，是不是因为工作电压偏低而引起的故障？如何提高DDR插槽的工作电压呢？

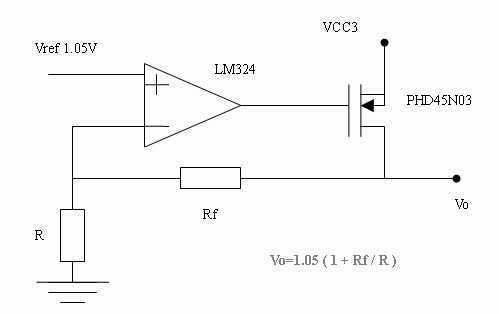

无论怎样，先解决这个问题再说了。笔者马上着手进行电压调整，查阅相关资料以后，思路基本清楚。这款主板采用LM324逻辑芯片和外部MOS管电路来为DDR插槽供电，DDR供电电路采用同相输入电路，如图所示。根据实际电路可以列出算式：Vo=Vref(1+Rf/R)，为保证输出电压为2.5V，在参考电压Vref不变的情况下，只要调整Rf/R的比值，就可以达到调整输出电压的目的。
查看实际电路R和Rf的阻值，主板上两颗电阻表面分别标记为“52A”、“66A”，上面显示的只是一个阻值代码，必须通过SMT电阻阻值对照表才能得知。根据资料显示，原来R的阻值为340Ω，Rf的阻值为475Ω。
把两个阻值代入上述公式计算，发现DDR插槽供电电压的理论值为2.5V，而实际工作电压为2.45V，看来实际电路存在误差，为了保证实验的准确性，在保持Rf阻值不变的情况下，通过公式计算出R的阻值，笔者最后选定了阻值为332Ω的电阻，它对应的DDR插槽供电电压为2.55V。
故障解决：确定阻值后，接下来就是准备电阻了，一般情况下，小电阻不易购买，好不容易在一家电脑维修处弄到那个阻值332Ω的电阻。一路小跑回家，迫不及待烧热烙铁，小心翼翼将332Ω的电阻换上，仔细检查无误后，加电测量，电压为2.55V。
不知道能否解决问题，带着不安的心情重新安装WinXP系统，紧张的时刻终于过去，WinXP成功安装，安装所有驱动和应用程序都没问题，我还玩了两个小时的《极品飞车》，表现很好，没有出现不稳定现象。我又将外频增加到了133MHz，重新开机，OK，进入WinXP系统，好像情况还不错，运行游戏看看，运行《极品飞车》，系统一样稳定，游戏也很流畅。可是我还是不放心，就搬出了3Dmark2001测试软件对系统进行烤机，通过一个晚上的测试，系统一样正常工作。只是CPU温度有点过高，温度侦测软件显示为65℃，不过还算稳定，赶明儿，去换个好点的风扇就可以了。
整个手术全部完成，故障是因杂牌主板的生产工艺和用料等因素引起实际电路中DDR插槽供电电压偏低，通过改变电路外围电阻的阻值，主板不但可以在常规下能稳定运行，在超频环境下也一样稳定运行。
