叶落知秋，想了解硬件就来参加阿King教官的硬件训练吧。大家对PC硬件的接触是从哪里开始的呢？无非是从认识各种PC外部接口开始的。这里说的外部接口，其实就是PC和各种外部设备连接的端口，而早期的各种接口缺乏通用性，往往一种外部设备就需要一种接口。如今PC接口都朝着标准化通用接口这个方向发展，那到底这些接口大家又认识多少呢？来跟随阿King教官开始这期的训练。

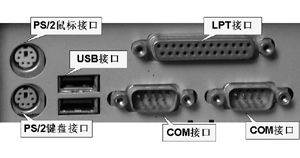

基本接口
这里说的基本接口就是指主板提供的接口。
COM接口
这是我们平常所说的串口或RS232接口，它可算得上最早的标准化接口，它的传输速率较低，最高为115Kbps～230Kbps，传输距离可达30～1000米，并可连接多个设备。目前的计算机一般还保留有两个这样的接口，分别为COM1和COM2，通常用来连接Modem(调制解调器)和鼠标等低速设备。
LPT接口
通常称为打印机接口或并口，常用来连接打印机、软件狗及低档扫描仪等设备。它采用的是25针的DB-25接头，传输速率要比COM口快一些。它的工作模式主要有三种： SPP标准工作模式，采用半双工单向传输数据，传输速率仅为15Kbps，是默认的工作模式；EPP增强型工作模式，采用双向半双工数据传输，传输速率可达2Mbps，老一点的扫描仪常使用这种工作模式；ECP扩充型工作模式，采用双向全双工数据传输，传输速率比EPP还要高一些。现在的电脑还保留有一个LPT口，它只能连接一个设备，且连接的距离有限，通常不超过3米。
PS/2接口
PS/2是键盘与鼠标的专用接口，通常有两个，紫色的为键盘接口，绿色的为鼠标接口，不能混用。它的传输速度要高于COM接口，目前应用得非常广泛，不过有可能被USB接口所取代。
USB接口
USB(Universal Serial Bus，通用串行总线)。USB接口的是为了解决老式串口、并口传输速度慢的问题而产生的，不过最初USB 0.9规范并不成功，目前得到广泛应用的是USB 1.1和USB 2.0规范。USB接口最大可以支持127个外设，可独立供电，支持热拔插，真正实现了即插即用。USB接口可同时支持高速和低速USB外设的访问。USB1.1的传输速率为12Mbps，USB2.0最高传输速率可达480Mbps，应用非常广泛。
阿King提示：我们常用的鼠标、闪存、MP3、数码相机等，都是以USB接口为默认配置，而以前采用并口连接的打印机、扫描仪也都转换到USB接口上来。如果USB设备比较多，请注意主板提供的接口数量。一般主板提供的USB接口从2个到4个，甚至有的带有8个USB接口。
音视频接口

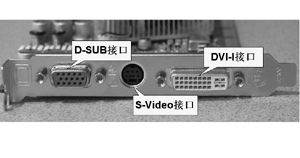

D-SUB接口
即平时我们所说的显示器接口或VGA接口，它采用15针的D型接头，共3排，分别传输红、绿、蓝、行、场5个分量的模拟信号，一般的D-SUB接口还有3根针脚用来传输DDC数据分量，它用来读取显示器EPROM中记载的有关品牌、型号、生产日期、序列号、指标参数等信息内容，这就是显示器能够实现即插即用的原因。
阿King提示：如果显示器出现了偏色的现象，很多情况下是由于D-SUB接口的针脚断裂或接触不良造成的。
DVI接口
DVI(Digital Visual Interface，数字视频接口)，它是D-SUB接口的继承者，用来传输数字信号。由于D-SUB接口传输的是模拟信号，在数模转换和模拟传输的过程中会有一定程度的信号损失，从而影响显示效果。特别对于LCD显示器而言，D-SUB接口已经尽显老态，必将被DVI接口所取代。DVI接口又可以分为两种。其中DVI-D(Digital)接口仅用于纯数字视频的传输，它拥有24根针脚；另一种是DVI-I(Integrated)接口，它可以兼容D-SUB接口，可通过转接头连接普通的15针D-SUB接口的显示设备。
阿King提示：作为D-SUB接口的接班人，DVI接口正在逐步普及，很多显卡都预留了DVI接口，LCD也逐步采用DVI接口，手头宽裕、追求品质的朋友可以优先考虑。
S-Video接口
我们平常称作S端子或TV输出接口，它将亮度信号和色度信号分开传输，避免了亮度信号和色度信号的互相干扰，其传输的视频信号质量要优于AV接口。目前很多显卡都带有S端子，可用于连接电视机等显示设备，如果具有VIVO功能的显卡还可以用S端子进行视频采集。

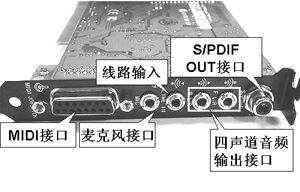

声卡接口
普通的声卡一般都拥有麦克风(MIC In)、音频输入(Line In)、音频输出(Speak/Line Out)接口各一个，这三个接口分别用于连接麦克风、音箱/耳机、外部音频设备，除此之外还有一个MIDI接口，它和游戏杆接口是共用的，用于连接MIDI设备和游戏杆。高级一点的声卡还拥有多个音频接口用于输出4声道、6声道模拟音频，有的还带有S/PDIF接口可输入输出数字音频信号。

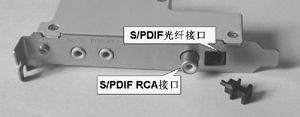

S/PDIF(Sony/Philips Digital Interface，索尼/飞利浦数字接口)。它传输的是数字音频信号，避免了模拟信号在传输过程中的干扰与损失，可带给我们更为纯正的听觉效果。S/PDIF接口在电脑和家电当中都有广泛应用，目前很多的声卡都提供了S/PDIF In和S/PDIF Out接口，可连接数字功放和数字音箱，通过其内置音频解码器来实现回放。电脑中的S/PDIF接口一般有两种，一种是RCA同轴接口，一种是光纤接口，两者介质不同，传输的信号完全一样，前者一般用来连接数字音箱，后者则多用来连接MD等数码音频设备。
扩展接口
这里说的扩展接口是指主板不提供或很少提供的接口，就是主要由适配卡所提供的接口。
IEEE1394接口
随着DV(数码摄像机)的普及，IEEE1394接口也被越来越多的人所熟识。Apple称它为Firewire(火线)、Sony称它为i-Link、TI则把它叫做Lynx。实际上IEEE1394接口和USB接口都属于一种串行总线接口，被用在很多领域，特别是数字视频的传输，是DV的标准传输接口。它的速率高达400Mbps，可同时支持63个外设工作。IEEE1394接口有6芯和4芯的两种，6芯接口中的其中两芯是供电线路，4芯接口则不提供额外电源。目前IEEE1394接口已经是大多数笔记本电脑和一些高档主板的标准配备。
阿King提示：由于DV一般都配有IEEE1394接口，通过IEEE1394采集进电脑，IEEE1394卡又被称为视频采集卡。
以太网接口
常见的以太网接口有两种：BNC接口和RJ45接口，前者通过T型头连接总线型网络的同轴电缆，目前已经比较少见了；后者则是目前最常见的10Mbps～100Mbps星型以太网的标准接口，它通过RJ45水晶头与双绞线相连，再通过集线器(HUB)或交换线连入网络。目前最常见的以太网接口的ADSL Modem也是通过RJ45接口与电脑相连。
阿King提示：虽然RJ45水晶头有防止掉落的设计，但是网络故障最常见的原因还是RJ45接口松了。
AV接口
又叫复合端子，AV是音频(Audio)和视频(Video)的英文字头缩写，常见于电视卡和模拟采集卡上，用作视频采集。
SCSI接口
SCSI(Small Computer System Interface，小型计算机系统接口)，它是一种连接主机和外围设备的接口，SCSI连接器分为内置和外置两种，内置数据线的外形和IDE数据线差不多。外置SCSI接口的规格较多，SCSI接口最多的可连接30台设备，支持包括磁盘驱动器、磁带机、光驱、扫描仪在内的多种设备。
