　　笔者有一台东芝PDR-M4数码相机，该相机使用NP-80锂离子电池。由于该电池是专用电池，因此笔者一直使用交流适配器在关机模式下给电池充电。笔者曾经打算买一个专用的充电器给电池充电，可是到店里一打听，一个NP-80的充电器最少也要200多元，由于囊中羞涩，只好作罢。

　　由于本人对电路设计略通一二，平时就喜欢搞一点小制作，于是打算自己做一个NP-80的充电器。一天，笔者在美信公司的资料中看到一款专用的锂离子电池充电芯片MAX1811。从资料中看，利用这款芯片构建的充电电路非常简洁。更重要的是，这款芯片是专门为USB供电而设计的，可以直接从USB端口充电，省去了笨重的交流变压器，于是笔者决定利用这款芯片为NP-80制作一个充电器。

　　由于MAX1811内部集成了完善的充电电路和电池保护电路，因此只需很少的几个外围器件就可以设计出一个充电器。别看这个芯片很小，可是功能却很完善，它可以适应不同电压规格的锂离子电池，并且支持充电指示灯，此外它还可以适应不同的USB接口供电模式。

　　众所周知，早期主板上集成的USB接口只能提供100毫安输出电流给USB设备使用，而现在主板上的USB接口都能提供500毫安输出电流。这就是为什么移动硬盘在较老的机器上必须使用外接电源才能正常工作的原因了。MAX1811在设计的时候就充分地考虑了USB接口的这个历史特点，因此只要通过正确设定一个引脚的状态，它就可以选择使用100毫安模式或500毫安模式给电池充电。我在电路设计中使用了跳线的方式来设定充电电流方式。这样可以方便地适应不同机器的USB接口。

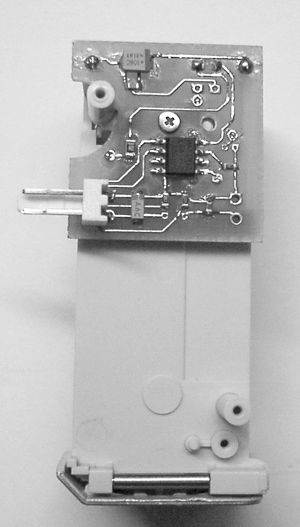

　　有了这样的功能完善的芯片，很快就完成了电路设计。下面的问题就是如何完成充电器的制作了。由于是专用电池，形状比较特殊，无法使用普通的电池匣。这个难不倒我，因为和卖相机的二手商关系不错，从他那里找了几个废弃不用的电池匣。接下来，笔者就根据电池匣的尺寸设计了一个合适的电路板(如图)。该电路板充分利用了电池匣上的定位孔，一颗螺丝钉就牢牢地把电路板固定好了，既简洁又美观。

　　做好了充电器，立刻接上USB连线进行测试。当那个绿色的指示灯熄灭的时候就表明电池已经充好了。实践证明自制的充电器比使用相机充电快了1个多小时。至此，我的USB充电器就大功告成了。希望笔者的这一经验能给有兴趣的朋友提供一点参考。
