车载GPS应用实例

软件世界

　　对于大部分一体式GPS手持机，它们的安装和使用都不会太难。借助用户手册，你就能够快速入门。而车载组合系统的组件较多，安装连接与使用可能就要麻烦一些。

　　虽然目前国内市场的GPS车载导航产品不少，但在工作原理、产品结构、系统组成、使用方法等方面大同小异。下面就以成都华好的枯叶蝶2002版“好图”GPS导航系统为例，介绍一下车载系统各组件的连接步骤与产品的使用。

　　一、产品的安装

　　“好图”系统由多个必需的硬件、软件组成，因此正式使用前要进行安装。

　　首先，进行硬件的安装。

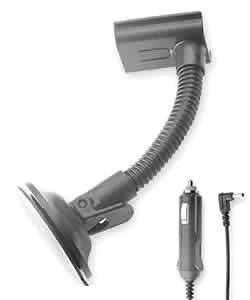

　　第一步，将PPC支架固定在车内不影响驾驶的适当位置。可根据PPC支架的不同而异，除了常规放置外，吸盘式底座的可吸附在汽车挡风玻璃上，挂式的则可挂在空调气孔上(图1)；

　　第二步，将GPS接收机放置在车顶。这种磁性底盘、防水塑料外壳的一体式接收机，既可牢固地吸附，还能使接收效果更好；

　　第三步，将汽车点烟器电源适配器连接线的两个连接头，分别与PPC通讯口和GPS接收机连接；

　　第四步，将PPC放置在PPC支架内，检查确保牢靠；

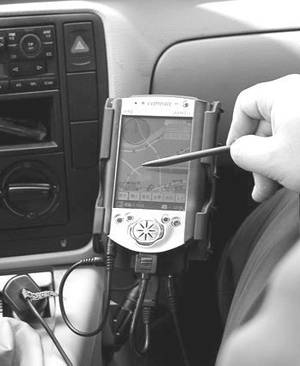

　　第五步，将汽车点烟器电源适配器插头插入汽车点烟器内，为PPC和GPS接收机提供电源。至此，硬件安装完成(图2)。

　　其次，进行软件的安装。

　　通过PPC的USB/RS-232通讯传输接口与专用连接线，连接台式机或NB，即可安装包含电子地图的“好图”GPS系统软件。其软件的主要功能是在PPC上对一个城市(省)的地图进行地图的基本操作(放大、缩小、平移等)、目标查询、距离估算、路径选择、GPS定位和GPS导航等。

　　二、系统的使用

　　软硬件安装完成后，打开PPC就可以使用“好图”GPS导航系统了。

　　单击“开始”按钮并在弹出菜单中选择“好图导航”选项即启动系统。“好图”系统的菜单包含有“系统”、“浏览”、“查询”、“GPS”和“帮助”等项目。

　　其中“系统”菜单包含打开文件、系统设置、退出系统等功能；“浏览” 菜单包含放大、缩小、框选放大、平移、常用比例、显示全图、地图居中、制作位置标签等有关地图操作的功能；“查询”菜单包含单位查找、街道查找、标注路径起点、设定GPS位置为路径起点、标注终点并查询、按地名查最优路线、最近目标查找、范围查找、距离估算等功能；“GPS”菜单则包含了GPS定位、GPS导航、禁用GPS等功能。我们重点看看以下的选项操作：

　　1.系统设置

　　这是有效地使用和发挥系统性能的保证。在“系统”菜单的“系统设置”选项里，可分别设置GPS参数、导航参数、显示项目、临时文件位置等。

　　在“GPS参数”设置里，有“端口”、“速率”两个项目，其设置方法为：依次单击“系统→系统设置”选项，在相应的对话框中先设置“端口”参数。一般通过PPC的通讯口与GPS连接时，其端口选为“COM1”。接着设置“速率”参数，一般与PPC连接的GPS的速率应设置为4800bps，最后单击“确定”按钮完成。

　　在“导航参数”设置里，可分别对线路颜色、位标颜色1、位标颜色2和导航提示声等四个导航参数进行设置。其设置方法为：依次单击“系统→系统设置”选项，在相应的对话框中进行操作。其中线路颜色和位标颜色可自行选定，而在“导航提示声”中则可选择“男声导航”或“女声导航”，最后单击“确定”按钮完成。

　　另外，在“显示项目”设置里，可设定是否显示坐标、坐标是否透明显示等选项。在“临时文件位置”设置，可设定系统运行中的临时文件是选择存放在“主内存”或是CF卡。对于有CF卡的PPC，建议你将临时文件位置设置为“CF卡”。因为打开较大的地图文件时，只能将临时文件位置设置为“CF卡”系统才能正常运行。

　　2.路径选择

　　“好图”系统在“查询”菜单中提供了很多实用功能，比如单位查找、街道查找、按地名查最优路线、最近目标查找、距离估算等等。

　　3.定位导航

　　接下来再重点体验一下“好图”的GPS导航定位功能的操作。首先打开电子地图。“好图”GPS导航系统的地图文件是按城市名或省名进行命名的，后缀为.dat。你可以在地图上实现多项操作以获得关于该城市或全省的各种重要信息(文字和空间图形信息)，结合GPS设备来实现定位和导航。

　　接着进行GPS定位。单击屏幕下方的“GPS”按钮，在弹出菜单中选择“GPS定位”，即启动了GPS定位功能。而当前的位置就在地图上显示出来，其GPS定位点也会随着汽车的运动在地图上不断变化。

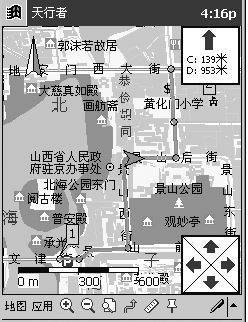

　　再看看GPS导航。“好图”GPS导航的工作原理，是通过汽车当前位置(由GPS返回)和用户给出的目的地位置，由系统确定从当前位置到达目的地的一条最优通路，系统通过实时监视GPS返回的位置来与预先计算的通路进行比较，同时，将正确的行车路线以语音提示的方式及时地报告给驾驶者(图3)。

　　操作时单击“GPS”按钮，在菜单中选择“GPS导航”选项，在出现的“导航目标”对话框里输入“最有代表性的字”(如电脑报)，查询用于标注导航终点位置的单位，然后单击“预查”按钮，选择你要用于标注导航终点位置的单位，最后单击“确定”按钮，系统会自动选择出相应的最优路径并以闪烁的方式高亮度显示在地图上。

　　相对而言，一体式GPS手持机的导航定位等操作方式有所不同，但其工作原理基本是一样的。大多数GPS手持机的面板上都会有一些功能按钮，用来引导你进行不同的操作。比如“任我行”，它的面板上就有包括开关、退出、输入、放大、缩小、航点、航线、菜单、最近点等多达11个按钮，为你浏览导航画面、显示实时位置、查看卫星信号、查询各种信息等提供了方便(图4)。

　　三、使用中的注意事项

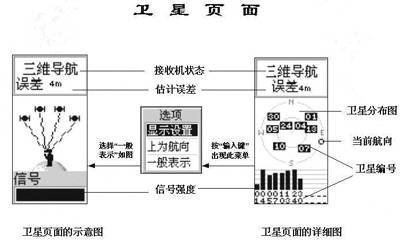

　　1.环境与定位(图5)

　　GPS设备是通过接收空中的卫星信号来定位导航的，因此对使用环境有一定的要求，诸如密林里、峡谷中、建筑内等，都会影响信号接收、不利于正常工作。首次“冷启动”定位时一般选择在开阔的地方，尽量静止不动，以保证其定位的快速准确。另外，在一个陌生地首次定位时，给接收机输入附近一个著名景点或大城市的坐标，也有助于快速定位。手持机可为其外接天线口配一根外接天线，车载导航系统则可将一体化接收机(磁性底盘)吸附于车顶或放置在车内无遮挡物的前风挡玻璃下，以增强其信号接收与定位能力。

　　2.航点的标注

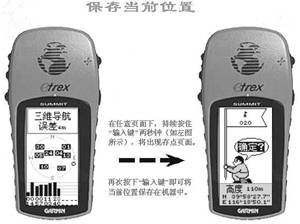

　　接收机除了具有自动记录航迹的功能外，还可以很方便地将当前的坐标位置保存为一个航点(路标)，一般GPS接收机可以保存500个以上的航点，一次旅游是足够用了。标记航点时，GPS接收机会自动提供诸如“LMK001”之类的默认名称，既抽象又难于记忆，你可以将其改成有特点的名字，或者用图标来替代(图6)。

　　3.导航与指向

　　一般GPS设备具有显示当前行进速度和电子罗盘的功能。在输入目的地的坐标后，即可显示当前位置到目的地的距离、速度、方位角等信息，还能够根据运动速度自动计算出到达目的地所需的时间。在罗盘功能界面中间的指针箭头的指向就是你的行进方向，在导航过程中罗盘指针会一直指向目的地。
