在不同的设备实现DHCP
数码时尚
DHCP(Dynamic Host Configuration Protocol)动态主机分配协议，是一个简化主机IP地址分配及管理的TCP/IP标准协议。
今天，笔者不对DHCP的具体工作过程以及原理进行讨论，而是结合网络中的不同组网方式，为大家介绍如何在普通PC、路由器和三层交换机上实现DHCP。在本文中我们以网关为192.168.0.1，地址池为192.168.0.x(x取值范围为10～100之间的数字)，DNS为202.102.1.141为例进行配置。
一、普通PC
在较小规模的网络(如一些部门级或者小企业级的网络中)，需要用到DHCP来对IP地址进行分配、管理时，建议采用普通PC安装DHCP服务。配置步骤如下：

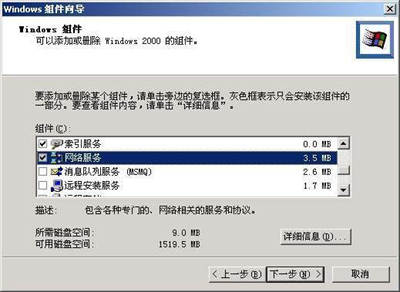

1.在操作系统上安装DHCP服务(操作系统推荐采用Windows 2000 Server)。在“控制面板”中选择“添加/删除程序”，再点击“添加Windows组件”进入“Windows组件向导”(图1)，选中“网络服务”中的“动态主机配置协议(DHCP)”即可安装DHCP服务(图2)。
2.在DHCP控制台中通过“创建作用域向导”来创建作用域(192.168.0.10～192.168.0.100)，并设置网关(192.168.0.1)和DNS(202.102.1.141)。
二、路由器
在很多网络组网方式中，我们一般以路由器作为Internet出口设备，辅以二层交换机作为接入设备。这时，我们可以抛弃普通PC安装DHCP服务的方法，直接在路由器上实现DHCP功能，此方法既方便又简洁，还可以省掉一台服务器。
在路由器全局配置模式下的配置步骤如下：
Router(config)# ip dhcp excluded-address 192.168.0.1 192.168.0.9
Router(config)# ip dhcp excluded-address 192.168.0.101 192.168.0.254
'排除不进行自动分配的IP地址
Router(config)#ip dhcp pool juyuwang
'设置地址池名称为juyuwang
Router(config-dhcp)# network 192.168.1.0 255.255.255.0
'设置DHCP服务的地址池
Router(config-dhcp)# default-router 192.168.0.1
'设置默认路由地址为192.168.0.1
Router(config-dhcp)# dns-server 202.102.1.141
'设置DNS服务器为202.102.1.141
三、三层交换机
在近年来组建的网络中，用三层交换机作为网络的核心设备来进行高速路由，大大增强了网络的性能和利用率，同时，还可以利用三层交换机来担当DHCP的任务。以Extreme公司的三层交换机为例，实现DHCP的配置步骤如下(超级用户模式下)：
create vlan juyuwang
'创建vlan juyuwang，因为三层交换机划分网段最常用的是vlan形式
config vlan juyuwang ip address 192.168.0.1
'设置vlan的路由接口地址即网关
config vlan juyuwang dhcp-address-range 192.168.0.10-192.168.0.100
'设置地址池为192.168.0.10～192.168.0.100
config vlan juyuwang dhcp-options default-gateway 192.168.0.1
'设置默认网关
config vlan juyuwang dhcp-options dns-server 202.102.1.141
'设置DNS服务器
以上介绍的内容，基本上涵盖了当今网络中最常用的实现DHCP服务的方法。希望这些内容能对大家了解DHCP的实现以及实际工作中的应用有所帮助。
