DVD-ROM光驱激光头的维护

整机外设

张扬

　　随着DVD-ROM光驱价格大幅度下调，DVD-ROM光驱已逐渐成为电脑的标准配置。维护好DVD-ROM光驱已成为用户很关心的事。笔者现在就以喀秋沙AD10S 10× DVD-ROM光驱为例，谈谈如何调节DVD-ROM光驱的激光头上的电位器。

　　DVD-ROM光驱之所以能对DVD光盘和CD-ROM光盘进行读写，是由于DVD-ROM的光头内有两束激光，其波长分别为780nm和650nm，分别用来读取CD-ROM光盘和DVD光盘。读取DVD光盘的激光强度要比读取CD-ROM光盘的激光强度大得多。在读取DVD光盘时，在DVD光盘上面可以看到红色的激光点，而读取CD-ROM光盘时，在CD-ROM光盘上面是看不到激光点的。DVD光驱的光头有4种，即双光头双聚焦透镜、单光头双聚焦透镜、单光头单聚焦透镜和单光头双波长结构。AD10S DVD-ROM光驱采用单光头双波长的结构，也就是采用一个激光头和两个激光发射器。在激光头数据排线的下面，有三个呈品字形的焊点，这是读取CD-ROM光盘的激光管。在碟片电机的侧面，也有三个呈品字形的焊点，这是读取DVD光盘的激光管。把激光头翻转过来，可以看见在激光头的右面有两个小电位器(图1)，靠里面的电位器用来调节CD-ROM激光管的电流，靠外面的小电位器则是用来调节DVD激光管的电流。如果读取CD-ROM光盘的能力较差，可微调靠里的电位器，要是读取DVD光盘的能力不强，则可微调靠外面的那个电位器。因小电位器位置在激光头的背面，而且偏向一侧，调整比较困难，调整的方法是：

　　1.在通电的情况下，按操作面板的按钮把托盘伸出来。

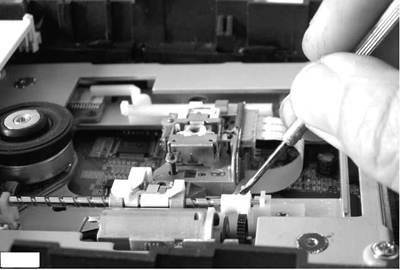

　　2.激光头原来是紧靠碟片电机的，用小起子拨动带动激光头移动的塑料小齿轮(图2)，使激光头离开碟片电机，移动到正对下面电路板开孔的位置，移动距离约28mm。

　　3.翻转DVD-ROM光驱，把固定电路板的四个塑料卡子轻轻拨开，取出电路板并向小电位器的方向移动一些，这时就可用小起子对小电位器进行调整了(图3)。逆时针方向调整为增大电流，顺时钟方向调整则是减小激光管的电流。

　　对于其他几种结构的DVD-ROM光驱，也可以采用以上的方法进行维护，具体就不作介绍了。
