解决YAMAHA 740C PCI声卡设计错误引发的故障
整机外设
故障现象：计算机启动正常，能够正常安装声卡驱动程序，但是只有一个声道可以正常发音。
故障分析：能够识别、安装该声卡并可以单声道发音，基本可以断定主电路芯片YAMAHA 740C没有损坏，造成这种故障发生的部分很可能是：音频输出插座、模拟信号输出电容、功放集成电路、模拟输入电容、AC'97解码芯片ALC100/P、PCB板电路铜导线中有霉断等等原因。
故障检查：用万用表检测音频输出插座接触良好；测量功放集成电路TEA2025的供电及各脚电压基本正常，通过音频信号输入电容C51、C52向功放注入音频信号，结果音箱发出悦耳的音乐。两种输出方式均正常说明功放及其外围元件没有损坏，只剩下AC'97解码芯片ALC100/P和主芯片YAMAHA 740C两个故障点了。由于两块声卡一模一样，故障现象也一样，同时损坏主芯片YAMAHA 740C的可能不大，所以本着先易后难的原则，将检查重点放在AC'97解码芯片ALC100/P上。

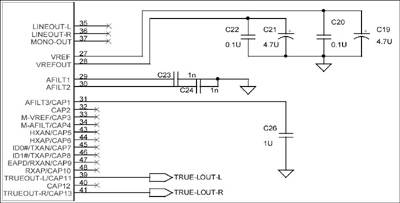

查看ALC100/P及其周围元件，无明显变色、断路、线路板导线霉断现象。找来此声卡的AC'97解码电路的数据资料查看，如图是ALC100/P截图。顺着左右声道音频输出脚检查，发现在应用原理图中的第31脚应该接一只1μF的电解电容，相反本来应该接电容C34和C33的第28脚却没有连接任何电容，这是一个明显的PCB板设计错误！再检查其他管脚，没有其他错误设计和损坏元件。而正是这个错误设计很可能就是声卡故障的症结所在。
故障排除：用锋利的小刀将连接电容C34的导线切断，再用接地良好的尖头25W电烙铁配合钢针将AC'97解码电路ALC100/P的第28脚挑起，用一根细而软的导线将第28脚与C34电容相连，将第31脚与一只1μF电解电容连接后接地即可。检查完毕后，装入电脑试机，故障完全排除。
另外：在检修过程中笔者还发现两个小毛病：一是此声卡在Win98系统中使用，调节音量时没有杂音，在WinXP系统中有杂音；二是主芯片YAMAHA 740C工作时发热量较大，经查系U7输出的供电电压较高所致，切断一根导线并加装一只1N4001晶体二极管后问题解决。
