如果你是一位制图老师，那么AutoCAD 2002毫无疑问应该是你的绝佳助手，熟练掌握一些小技巧，在出试卷时可以大大提高工作效率。
1.作出“点的投影”中的“点”
在大学课程《机械制图》中有一节《点的投影》知识，它对培养学生的三维投影概念和空间想象能力有着至关重要的作用。可是，不知你是否遇到过样的问题：在出试卷时，这个“点”由于非常小，结果印出来的试卷质量不是太好。

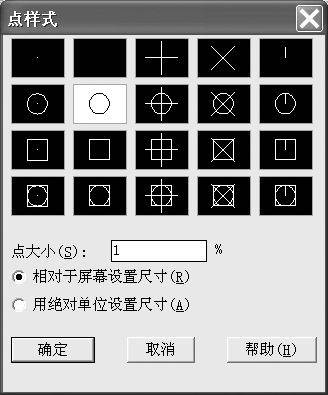

其实，在使用画点命令之前，我们应该先通过设置点命令DDPTYPE对点的样式及大小进行设置，从“格式”菜单下执行“点样式”命令，打开图1所示的对话框，从这里可以选择约20种不同的点的样式，默认样式是“.”，与教材上的“o”不同，请改为第二行第二列的“o”(空心圆圈)样式；至于点的大小，默认的“5%”似乎太大了一些，建议改为“1%”即可。
2.快速等分直线段

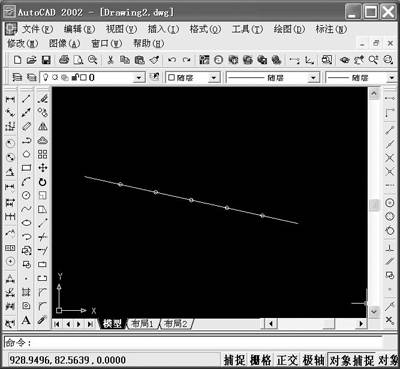

如果你需要等分某条直线段，并且要在其上作出等分标记，那么DIVIDE命令无疑是最为快捷的了。例如我们需要将AB直线段等分为6段，那么只要在“绘图→点”菜单下选择“定数等分”命令，然后选择需要定数等分的对象(即该条直线段)，接下来输入线段数目，这里是“6”，回车后就可以得到图2所示的等分点了。
3.让手绘的线条更美观
制图的时候，有时需要绘制少量的波浪线，例如局部剖视图的分界线等，这时只能使用SKETCH命令来完成。该命令无法从菜单栏、工具栏中找到，只能在命令行下使用。不过，毕竟用鼠标手工绘制的线条不是那么自然，例如不光滑、接头处多出一段等，该如何避免这些问题呢？
手绘线条不光滑的原因是由于记录增量值太大的缘故，一般缺省值为1.0，你可以将这个值设置得小一些，例如0.5。不过如果增量值太小的话，可能会导致文件的保存时间增大，因此请根据实际情况进行设置。另外在手工绘制线条时，应当关闭正交模式。
如果手绘线条与其他线条接头处多出一段，我们仍然可以通过“修剪”的方法加以解决。但由于手绘线条实际上是一段段直线段的多义线，因此在修剪时可以先将外围的部分直接删除，然后将接头部分进行窗口缩放，这时就可以正常使用修剪命令了，假如接头处未充分接触，可以直接拖动节点拉伸。
4.在局域网上对试题进行审核
现在很多学校都建成了校园局域网，因此我们在出制图试卷时也可以充分利用这一工具提高工作效率。例如，你对试卷中的某道试题把握不是那么准确(例如难度是否恰当、图线是否符合国家标准等)，那么你可以将该道试题以HTML的格式发布到Web网页上，这样就方便其他老师在局域网上对试题进行审核了。

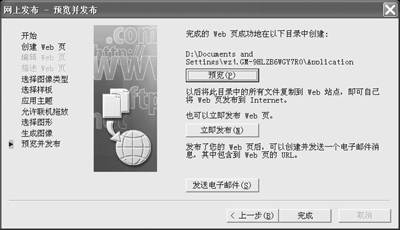

从“文件”菜单下执行“网上发布”命令，或者点击工具栏上的相应按钮，即可打开“网上发布/开始”对话框，再选择“创建新Web页”，然后点击“下一步”按钮，按照向导提示一步步操作下去，最后可以在图3中选择“预览”按钮，看一看网页内容是否正确，如果没有什么错误的话就可以点击“立即发布”按钮，将这道试题发布到Internet或Intranet上。你也可以点击“发送电子邮件”按钮，将刚刚发布的网页发送到指定邮箱通知同事们去审核。这样一来，即使同事们的计算机上未安装AutoCAD 2002，也可以通过IE对试题进行审核。
