用好声卡S/PDIF接口

整机外设

青玉案

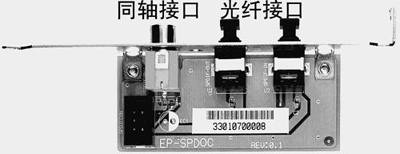

　　目前许多独立声卡及板载声卡都为用户提供了S/PDIF接口，所谓的S/PDIF (Sony/Philips Digital InterFace，索尼和飞利浦数字接口)是一种音频传输格式，它通过同轴电缆或光纤进行数字音频信号传输，取代了传统的模拟信号传输方式，因此可以取得更好的音质。就传输方式而言，S/PDIF口技术应用在声卡上表现为输出(S/PDIF OUT)和输入(S/PDIF IN)两种。其接口通常也有两种，一种是RCA同轴接口，另一种则是TOSLINK光纤接口。其中RCA接口是非标准的，它的优点是阻抗恒定、有较宽的传输带宽。而使用光纤其主要优势在于无须考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强，可以获得优于同轴接口的音质(图1，磐正主板提供的S/PDIF子卡，提供了同轴与光纤两种接口)。

　　实现S/PDIF功能须具备的硬件条件

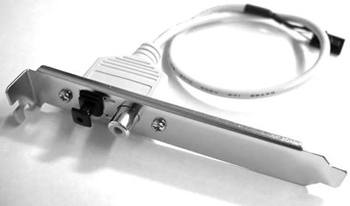

　　支持S/PDIF技术的声卡芯片常见的主要有CMI8738、YMF-744、FM801、AU8830等，并且它们通常都会在声卡上有明确的标注。一般情况下，目前的主流多声道声卡都提供对S/PDIF OUT的支持，而支持S/PDIF IN的声卡芯片则相对少一些，如EMU10K1(如图2，支持S/PDIF IN的创新声卡)、YMF-744和FM801-AU、CMI8738等。需注意：同一款声卡芯片对S/PDIF的支持也不尽相同，如CMI推出的声音处理芯片CMI8738/PCI-6CH包括好几个型号：CMI8738/PCI-6CH、CMI8738/PCI-6CH-MX以及CMI8738/PCI-6CH-LX。其中前两者提供了对S/PDIF接口的支持，而后者却省掉了这个接口(这种情况在其他声卡芯片上同样也存在，因此大家在选购声卡芯片时要留心)。声卡仅仅提供了S/PDIF输入输出方式还不行，还得有相关的接口配合才行。如若声卡挡板上没有同轴或光缆接口的话，就得到市面上购买S/PDIF子卡以实现此功能(图3)。

　　S/PDIF接口技术的实际应用

　　S/PDIF接口技术的应用也就是输入(S/PDIF IN)、输出(S/PDIF OUT)两种传输方式的具体应用。

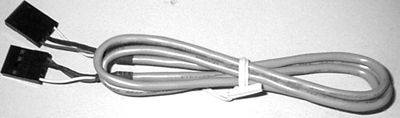

　　S/PDIF IN最常用的一个功能就是CD S/PDIF。只要通过两芯的数字音频线将光驱背后的Audio Digital接口与声卡的CD S/PDIF接口相连，即可使得CD声音信号以数码方式传输到声卡，通过声卡上DAC(Digital-Analog Converter，数模转换器)转换成模拟声音输出，可以降低机箱内电磁波对模拟信号的干扰，从而提高CD的播放音质。如果你没有数字音频线的话可以用普通的四针模拟音频线改造，用美工刀把四针音频线(图4)的接口从中间切开，这样就形成了两个接口，我们要使用的是带有两根线的那个接口，把此接口插入光驱的数字接口内，另一端连接到声卡的CD S/PDIF接口即可(注意：CD S/PDIF属于S/PDIF IN范畴，但两者并不等同，市面上目前可以支持CD S/PDIF接口的声卡不多，在国内市场上可以买到的只有SB Live!系列、黑金FM801和一些CMI8738声卡)。除此之外，对于具备了S/PDIF IN接口的声卡而言，它还可以很方便地从MD播放器、DVD等音频设备上获取音频流。

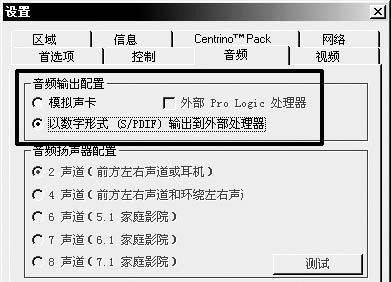

　　S/PDIF Out接口的应用则主要集中在输出包含多声道信息的数字信号。如提供DVD影片中的AC-3/DTS音频信号，再将这些信号通过具有解码能力的数字音箱将多声道信息还原。这时，声卡与扬声器只需要一条数字信号线连接即可。当然，也可以将S/PDIF Out输出的信号接入专门的独立解码器，解码后再将信号输出到多声道音箱进行播放。由于解码是在干扰较小的外部进行，可以获得更好的音质。不过需注意，实现这一功能需要打开DVD播放软件的“S/PDIF Out”选项，如在WinDVD中，通过“设置→音频”选项(图5)，即可开启“S/PDIF Out”输出。
