机箱面板控制线连接技巧
整机外设
机箱面板控制线的连接是指机箱面板电源灯(P_LED)、硬盘灯(H_LED)，以及电源开关(P_SW)、复位键(RESET)、喇叭(SPK)与主板上相应插针的连接。在安装或维修旧机实践中，由于找不到主板原来的说明书，也由于多数杂牌未在主板上标注连接标记。面板控制线的连接并不轻松。下面是笔者的一点小经验。
1.解决问题的有效思路
由于一般的DIYer缺少专业检测工具，只能根据对主板插针的目测观察以及关联逻辑分析来判断连接对应关系。分析判断的有效思路是：①多数的喇叭SPK连接是四针并且是唯一的，前后有空针，所以很容易就判断出SPK的针脚位置。②电源开关P_SW都是两针的，多数安排在边缘，用小螺丝刀快速搭接而过，若主板能够启动即是。③重启RESET都是两针的，多数接挨着P_SW，用小螺丝刀快速搭接一下，若主板重新启动即是。④SPK、P_SW和RESET都找到了，剩下的就是电源灯P_LED和硬盘灯H_LED了。⑤电源灯P_LED有三针亦有二针的，一般前后有空针，若是三针的，肯定是P_LED，因为H_LED都是两针的；若P_LED是两针的，就需要与H_LED做对比试验。在连接正确的前提下，二者指示灯都会亮，但P_LED比较亮，不会闪烁，而H_LED会闪烁。
2.有关说明

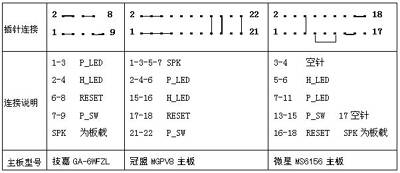

按照上述思路，很快就会找到面板灯各项连接的对应关系。表1提供了几块主板的实际连接的示意图，就是根据这种思路找到连接关系并经过实验证明的。

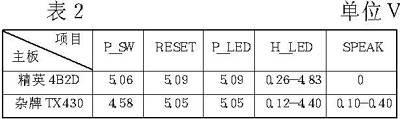

如果会使用万用表，也可以用万用表在线测试各组插针的直流电压，表2是笔者用普通数字式万用表实际测得的数据。
读者可根据表2数据指导自己的测试和判断面板灯接线。SPK、P_SW和RESET没有极性，所以正接反接都可以。P_LED和H_LED有正负极的讲究，必须正接才会闪亮。若用万用表测试，也要注意测试对象的极性。若用指针表测试，极性接反，指针会反打。
多数主板灯导线采用标准色，SPK为红黑，RESET为紫白，P_SW为橙白，连续时无正负级的讲究；P_LED为绿白，绿为正极，H_LED为红白，红为正极，正负不能接反。
用万用表在线测试主板插针时，由于各组插针相互距离不到2毫米，测笔裸露部分则有15毫米的长度，容易造成短接，测试时要特别小心，保险一点可在测试裸露部分套上绝缘套管，只留2毫米左右作为接触部位。
注意：在做目测观察及关联逻辑分析时，若用小螺丝刀搭接，要注意快速搭接而过，不可以做搭接停留。从表2可以看出，多数连接对象都有5V左右的电压，短路造成很大的瞬间电流可能烧毁主板的相关电路。
