玩超频再不用看AGP/PCI的脸色

整机外设

LF

　　众所周知，PCI的标准工作频率为33MHz，AGP的标准工作频率为66MHz。虽然CPU外频在不断提升，但PCI/AGP的工作频率一直未变，因此许多主板都采用了分频技术(常说的3分频、4分频)，即PCI/AGP的工作频率和系统的外频成一定的比例关系。然而为了更大限度地榨取CPU的潜能，主板厂商开发出了线性超频技术，即系统外频可以以1MHz或0.5MHz为调节单位调整，避免了因100/133/166MHz固定外频而导致系统无法超频的问题。但往往在超频之后，主板的外频并非在标准的100/133/166MHz等频率上，这样一来，AGP显卡和PCI设备也会因为和系统外频的比例关系处于非标准频率状态，极可能造成整个系统不稳定。为了避免这种情况，主板厂商又采用了AGP/PCI总线频率锁定技术，简单说就是将PCI和AGP都锁定在标准频率下，外频超到多少都无所谓。笔者就以磐正EP-4BDAE(i845D主板)为例，为大家介绍一下如何利用这项功能提高超频成功的几率和超频后系统的稳定性。实现这一功能，需要在主板BIOS里进行设置。

　　标准AGP/PCI总线频率锁定功能的设置

　　1.在开机时按Del键进入CMOS Setup Utility，再进入Frequancy/Voltage Control(频率电压控制)部分，可以看到AGP/PCI Clock的选项，这就是我们要设置的地方。

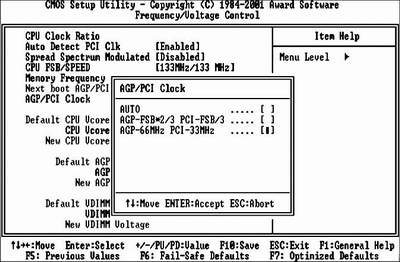

　　2.选中AGP/PCI Clock的选项，回车之后，会弹出一个对话框，里面有3个选项(如图1)：

　　AUTO：自动选择。BIOS将自动检测你的PCI总线频率，在默认安全频率(36.5)以内，将不会锁定AGP/PCI总线频率，超过默认安全频率则开始锁定。这也是BIOS的出厂设置。

　　AGP-FSB×2/3 PCI-FSB/3：典型的系统总线分频设置，将完全禁用AGP/PCI总线频率锁定功能，不推荐。

　　AGP-66MHz PCI-33MHz：启用AGP/PCI总线频率锁定功能，将AGP/PCI总线频率始终锁定在额定频率。这正是喜欢超频的玩家需要的。有了它，你可以榨干P4的最后一滴油，同时保证其他设备的正常使用。

　　为了追求更高的性能，主板厂商又采用了AGP/PCI总线频率区域锁定功能，这项功能和AGP/PCI总线频率锁定功能有什么区别呢？其实AGP/PCI总线频率区域锁定功能是AGP/PCI总线频率锁定功能的扩展，支持用户选择将AGP/PCI总线频率锁定在什么频率(譬如70/35 MHz)，以便通过提高总线频率的手段来获得更好的整体性能，笔者再以磐正EP-4PEA+(i845PE主板)主板为例来说明设置过程：

　　AGP/PCI总线频率区域锁定功能的设置

　　1.在开机时按Del键进入CMOS Setup Utility，进入Frequancy/Voltage Control(频率电压控制)部分。

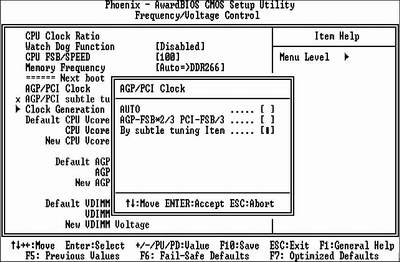

　　2.同样选择AGP/PCI Clock选项，回车之后，会弹出一个对话框，里面也有3个选项，和标准AGP/PCI总线频率锁定功能的设置相比，具体选项有了变化。(如图2)：

　　AUTO：自动选择。BIOS将自动检测你的PCI总线频率，在默认安全频率(36.5MHz)以内，将不会锁定AGP/PCI总线频率，超过默认安全频率则开始锁定。这也是BIOS的出厂设置。

　　AGP-FSB×2/3 PCI-FSB/3：典型的系统总线分频设置，将完全禁用AGP/PCI总线频率锁定功能，不推荐。

　　By subtle tuning Item：启用AGP/PCI总线频率锁定功能，同时激活AGP/PCI总线频率区域锁定调节。

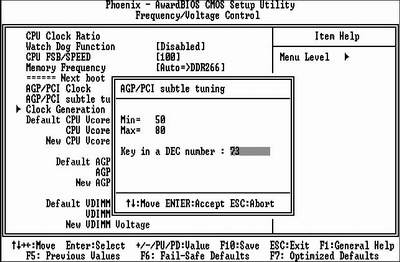

　　3.选择By subtle tuning Item之后，AGP/PCI Clock选项下面的AGP/PCI subtle tuning选项将被激活。进入AGP/PCI subtle tuning(如图3)，可以直接输入想指定的频率(譬如“73”就代表AGP总线将运行在73MHz，而PCI总线将运行在36.5MHz)。

　　总的来说，AGP/PCI总线频率锁定(区域锁定)功能是非常实用的，对于一个热衷于超频的DIY玩家来说，类似这样的选项是有很大吸引力的──这将给DIY的过程带来更多的乐趣，也将为系统带来更优秀的性能。

　　惟一需要注意的是，即使是有类似AGP/PCI总线频率锁定这样的保护功能，超频仍具有一定的危险性，可能损害你的CPU，玩家在操作的过程中还是小心谨慎为上。
