让P4急速狂飙──国内首款i865PE+800MHz FSB P4测试报告
游戏广场
支持双通道DDR的P4主板芯片组已经在市面上崭露头角，虽然能稳定支持双通道DDR400的主板不多，但是我们仍然可以将A0版的SiS655通过超频正常使用双通道DDR400。此时高达6.4GB/s的理论内存带宽也已经大大超过了Northwood核心的P4(533MHz FSB)的带宽需要。现在Northwood核心的533MHz FSB已经成为系统的瓶颈，将FSB提升到800MHz势在必行。因此，Intel开发的i865系列和i875系列就应运而生，走在了其他芯片组厂商的前面率先提供了对800MHz FSB的支持。
作为全球一线主板厂商，微星正在进行i865/875系列主板的全球巡展活动，本次活动中全球一共有10家知名媒体收到i865/875系列主板和800MHz FSB P4处理器的套装进行测试。电脑报是中国大陆唯一一家收到i865/875系列主板和800MHz FSB P4处理器套装的媒体(800MHz FSB P4 CPU至少要在两周后才能给其他媒体做测试)，因此我们能将这套最强P4平台的测试报告带给各位读者，另外我们将在不久推出和其他平台做详细对比的i865/875系列主板评测。
一、Intel 865/875系列芯片组简介
Intel已经意识到双通道DDR带来的巨大内存性能提升，因此自E7X05系列芯片组开始就提供了对双通道DDR的支持。但是为工作站量身定做的E7205只能让DDR内存工作频率与CPU的FSB同步，因此受限于533MHz FSB，E7205最高就只能支持双通道的DDR266。而Intel最新开发的i865/i875系列中的高、中端型号提供了800MHz FSB，虽然同样有内存工作频率不高于FSB的限制，但是此时已经可以将内存的工作频率提升到200MHz(等效数据传输频率为400MHz)，从而实现双通道的DDR400模式。
而针对工作站开发的Intel 875系列芯片组主要是相对于i865增加了内存ECC功能，以及一项加速功能，因此在稳定性和速度上都要比i865稍微强一些。其他规格则和i865大致相同。南桥方面，i865芯片组搭配的ICH-5已经增加了对S-ATA(串行ATA)的直接支持，最多支持两个S-ATA设备，因此可以不用再搭配专门的S-ATA控制芯片。要知道S-ATA高达150MB/s的外部传输率将会让磁盘子系统的性能出现非常大的提升，因此我们推测ICH-5将会在磁盘测试中得到不错的成绩(i865系列芯片组详细规格见表1)。
二、800MHz FSB P4/i865PE主板赏析

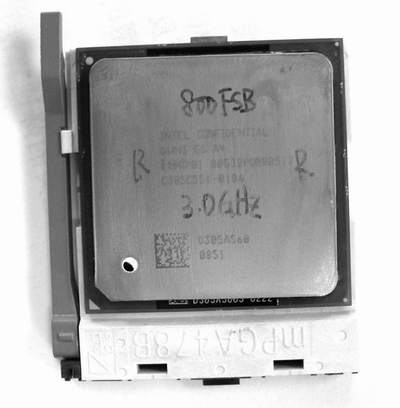

图1是此次参加测试的800MHz FSB P4处理器，工作频率为3.06GHz，倍频为15(没有锁倍频)，外频为200MHz。从图中可以看到这仍然是一块工程样品，并没有直接标注工作频率等参数。不过我们从编号可以推测，它的L2 Cache还是512KB。

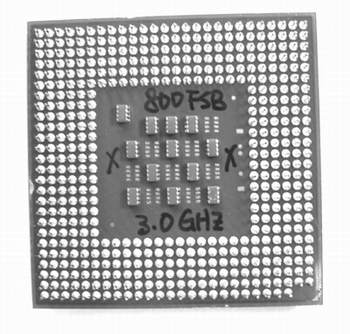

图2是这块工程样品P4处理器的背面，可以看到，除了排电容的位置不同外，排电容的数量和Northwood核心的P4是相同的。
我们此次评测收到的是微星基于i865PE芯片组的主板和800MHz FSB P4的套装。
从图3中我们可以看到，这块i865PE主板仍然使用了技术成熟的三相回流电路对CPU进行供电。微星i865PE提供了4条两组DDR DIMM插槽，最高支持4GB内存，单条内存最大容量可为1GB。通过不同的颜色和间隔距离，我们可以轻易地分辨出不同组的内存插槽，只有在两组插槽中都插入同规格的DDR内存条，才可以开启双通道内存模式，如果主板侦测到配对使用的内存条SPD中信息不统一，就会关闭双通道模式，此时不论怎么调换内存位置也不能打开双通道模式。

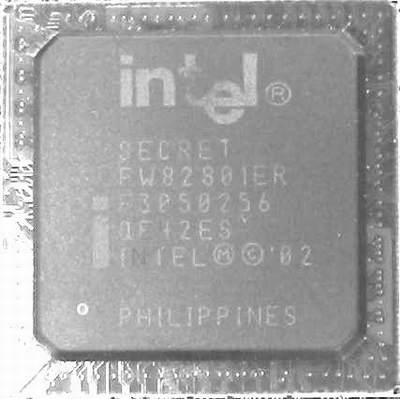

图4是尚在“保密”中的ICH-5南桥芯片，这从图中的SECRET字样就可以看出来。具体型号是FW82801ER。除了ICH-4的全部功能外，还可以直接支持两个S-ATA接口。其实ICH-5还可以通过专门的软件实现软Raid系统的搭建。

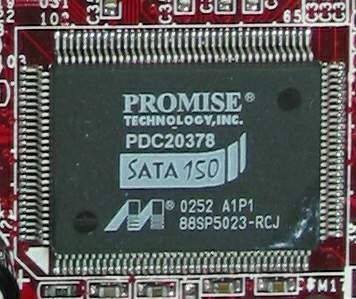

除了通过ICH-5支持S-ATA外，微星这块i865主板上还单独搭载了一块PROMISE的S-ATA/Raid控制芯片(图5)，可以支持额外的两个S-ATA接口和一个IDE接口(图1中黄色的IDE口)，所以在这块主板上一共可以支持4个S-ATA设备和6个P-ATA设备。

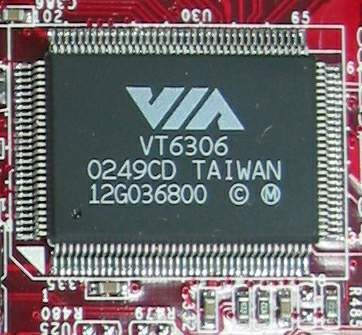

图6是板载的VT6306芯片。通过VIA的这块芯片，实现对IEEE1394接口的支持。可以看到，这块芯片是CD版的。

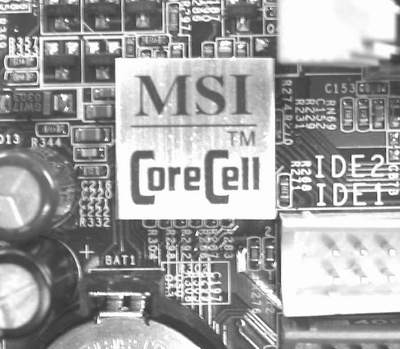

图7中这个金属包装的芯片CoreCell是微星自己开发的智能监控芯片，可以对系统的温度、风扇转速、电压等进行监测，并且还可以根据具体情况(比如温度)来调节风扇的转速。这样可以让系统在工作时由于风扇产生的噪音尽可能减小而不会对散热造成太大影响。此外，该芯片还能够减少系统不必要的功耗，从而达到节能的效果；让系统更稳定地长时间工作；让系统的性能更加强劲。
除了这些，这块主板还集成了Intel Pro1000的千兆网卡，方便用户以后直接升级到千兆网络。
三、测试平台分析
整个测试我们分为AGP性能测试、内存性能测试、CPU性能测试、磁盘系统测试、整体性能测试几个部分。另外我们还将以前做的533MHz FSB P4 3.06GHz + E7205主板+Radeon9700性能、SiS655的内存性能、磁盘性能等部分测试结果用来做比较，虽然几个平台所使用的驱动程序版本有所不同，但仍然有一定参考意义，这样更能够表现出i865PE在各方面的性能。不过我们发现，目前最新的IAA(Intel应用程序加速器)也不能识别ICH-5南桥(测试平台见表2)。
四、测试数据分析
1.AGP性能测试(均在32bit色、双通道DDR400模式下完成)

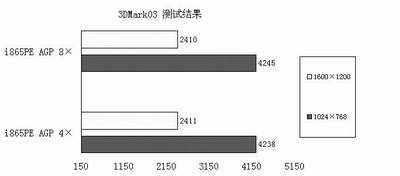

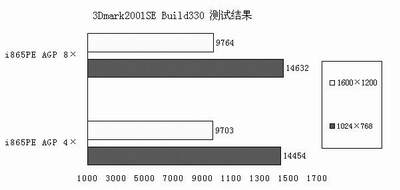

从图8、图9、图10、表3具有一致性的结果可以看出，在AGP性能上，i865PE表现不错，不过AGP 4×与AGP 8×模式下的性能差距实在太小，完全可以忽略。在Quake3测试中，在1024×768分辨率下，这套系统获得了333FPS的高分，这对于Radeon9700标准版来说应该是最高的得分了，这与极高的FSB和双通道DDR400带来的高内存带宽也是不无关系的。
2.内存性能测试
在此项测试中，SiS655主板搭配的是P4 2.8GHz CPU(FSB 533MHz)以及两条MT DDR266 256MB组建的双通道内存系统。

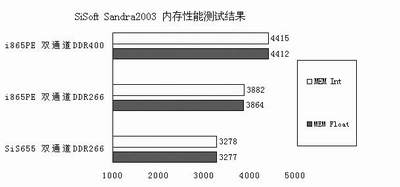

图11和图12的内存性能测试结果表明，i865PE的双通道DDR性能非常卓越，虽然在FSB 800MHz下的双通道DDR400性能应该得到最大发挥，不过距离理论值6.4GB/s的内存带宽还是比较远。即便如此，高达4.4GB/s的内存数据传输率已经是目前最高的记录了。在双通道DDR266模式下，i865PE的内存性能也远远超过了SiS655，差距高达20%。看来，原本领先的SiS655遇到了更强大的敌手。
3.CPU性能测试
800MHz的FSB到底让新的P4相对533MHz FSB的P4有多大的性能提升？我们采用了533MHz FSB的P4 3.06GHz进行了对比测试。

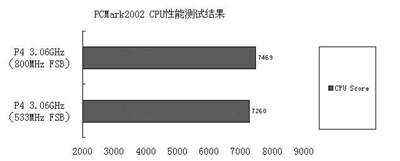

在SiSoftSandra2003测试当中，FSB的大幅度提高所带来的性能提升并不是很大，几乎可以忽略掉。在PCMark2002的测试中，得分结果依然如此。我们认为，像这一类的测试软件对FSB的依赖性并不是很强，而对CPU频率相对要更加敏感一些。在CPU频率相同的情况下，测试得分也应该比较接近。
4.磁盘性能测试
由于ICH-5南桥提供了对S-ATA的支持，并且主板上同时还提供了PROMISE的S-ATA控制芯片，所以我们除了常规的P-ATA磁盘性能测试外，还针对这两块控制芯片进行了S-ATA磁盘性能的测试，以做比较(测试使用Maxtor 160GB S-ATA硬盘)。

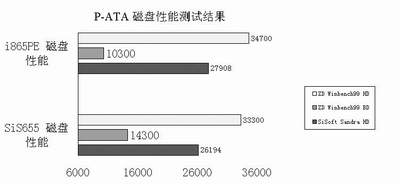

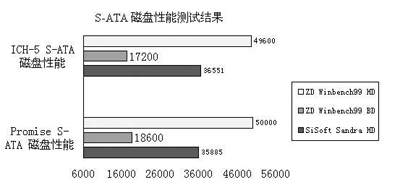

i865PE搭配的ICH-5南桥表现很不错。在SiSoftSandra2003的硬盘测试当中，ICH-5的P-ATA磁盘性能已经超过了在这以前将ICH-4甩在后面的SiS963L南桥，虽然在Winbench99的商业磁盘性能测试中仍然落后SiS963L大约40%，但是在高端磁盘性能中再次超过了SiS963L。可以说，ICH-5的磁盘性能和强大的SiS963L是在一个水平线上，两者平分秋色。在图16的S-ATA测试当中，ICH-5的表现与Promise芯片相当接近，而后者是一款比较成熟的S-ATA控制芯片了，所以作为一款新的南桥芯片，ICH-5的表现算很不错了。同时，我们也领略了这块Maxtor Diamond Plus 9 160GB串行ATA硬盘的实力。在高端磁盘性能测试中，它相对传统P-ATA硬盘的性能得分提高了50%左右，在SiSoftSandra中，得分也提高了30%，可见S-ATA的实力非常强大。当然，硬盘上高达8MB的缓存也功不可没。
5.整体性能测试
整体性能测试我们采用了BusinessWinston以及CC Winston软件来进行。
从整体性能来看，开启了双通道DDR400模式后，i865PE的办公应用得分要高一些，但是相对双通道DDR266来说，0.5分的差距不算很大。ICH-5强大的磁盘性能也让i865PE在此项包括大量磁盘数据读写的测试中有了不错的表现。由于时间关系，我们没有在使用S-ATA硬盘的情况下进行整体性能的测试。我们相信，在使用强大的S-ATA硬盘之后，系统性能将更加强大。要知道，S-ATA硬盘可是865PE平台的常规配置。
总 结
i865PE+800MHz FSB P4的性能表现让我们很满意。在这之前，我们曾经做过SiS655 A0版的测试，SiS655的双通道DDR内存性能非常出色，SiS963L南桥强大的磁盘性能也让ICH-4南桥难望其项背。在没有测试i865PE以前，SiS655的确可以称得上是P4平台的最强者。不过，现在在800MHz FSB以及双通道DDR400的强力支持下，i865PE再次夺回了P4平台的性能王冠。
AGP性能一直是Intel芯片组的强项，i865PE也不例外，在双通道DDR400高达4.4GB/s的实测内存带宽支持下，AGP 8×接口得到足够的内存带宽。在游戏测试中我们就可以看到，使用双通道DDR400的i865PE搭配Radeon9700可以让Quake3的DEMO1运行在333FPS的高速度下，而根据我们以前的测试，如果使用单通道DDR266的话，得分会减少8%左右，也就是减少30FPS左右。
内存性能是i865PE值得骄傲的地方。即便是使用双通道DDR266的模式，仍然能够得到3.8GB左右的内存带宽，这比SiS655还要高一点。而在DDR400模式下，可以提供4.4GB的内存带宽，这已经是目前在不超频的情况下的最高内存得分了，看来SiS655FX出来后，也许和它有得一比。在内存性能方面，i865PE的确无可挑剔，不过另一方面，追求高内存性能的i865PE的内存搭配灵活性就受到了限制，我们发现，用来搭建双通道的内存条必须是同一型号。因为系统会自动侦测内存条的SPD信息，如果发现不相同的话，就会强制使用单通道模式。
相对ICH-4来说，ICH-5的磁盘性能的确已经又上了一步台阶。我们以前对ICH-4的测试中ICH-4能在SiSoftSandra中得到大约23000多一点的得分，而ICH-5使用传统P-ATA 7200转硬盘也能得到27000左右的分数，另外而ICH-5由于相对ICH-4增加了对S-ATA的支持，所以在使用S-ATA硬盘后，在 SiSoftSandra中可以得到36000以上的分数。我们可以看到，传输率高达150MB/s的S-ATA硬盘带来的30%～50%的磁盘性能提升是非常可观的，在S-ATA硬盘流行起来后，搭配ICH-5南桥的i865系列芯片组的整体实力将得到最大限度的发挥。
从价格上来讲，据厂商的消息，i865PE的主板在上市的时候，价格可能会在900～1100元的范围内，这与当前搭配ICH-4的i845PE主板的价格基本上持平，而显然i865PE更有性价比，所以届时i845PE主板的价格会有大幅度的下降，为i865登陆市场让位。对于追求性能的用户来说，i865/875搭配800MHz FSB P4将是最佳的选择。
