NVIDIA与ATi这两大显示芯片制造商，为了保证并扩大自己的市场份额，不断地上演着显示芯片大战，在ATi推出了Radeon 9700系列新的显示芯片之后，NVIDIA也推出了不同档次的NV系列显示芯片来增强自己的产品线，在AGP 8×和DirectX 9等层面上两家展开了激烈的竞争。新的NVIDIA显示核心与以往的产品相比究竟有什么特点呢？来看看它们的技术资料你就会明白了。
换汤不换药的NV18

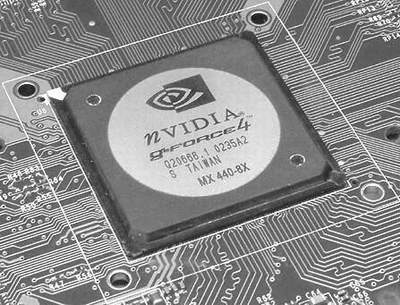

NV18是NVIDIA 8×系列中最低端的一块显示芯片，正式名称是“nVIDIA GeForce 4 MX440 with AGP 8×”，是NVIDIA第一颗正式支持AGP 8×规格的图形芯片。从规格上看，它是原来NV17(GeForce 4 MX440)的升级换代产品。因此，在整体上，NV18沿用了原来的NV17的架构，不过两者在一些细节性能上还是有一定的区别。首先，NV18支持AGP 8×，同时还增加了对SBA(边带寻址)的支持，这在一定程度上提升了整个显示芯片的性能。另外，NV18的显示核心频率由NV17的270MHz提高到了275MHz，显存频率也从400MHz提高到了500MHz，不过很多厂商在设定显卡的显存频率时一般都设定为513MHz，使得它的性能进一步提高。其次， NV18增加了对IEEE 1394的支持，只要显卡厂商在相应的电路上添加IEEE 1394控制芯片，数码视频的撷取将由显卡来完成，用户就无须付出额外的费用来购置IEEE 1394适配卡了。
在输出接口方面，NV18使用了改良后的nView技术，这样无须采用第三方的控制芯片，NV18就可以同时搭配DVI、TV-Out、D-Sub三种接口，可以实现多种方式的双头输出组合。不过，可惜的是NV18还是只能支持DirectX 7，因此无法支持更多的特效。因为，AGP 8×的带宽(2.1GB/s)是AGP 4×(1.06GB/s)的两倍，所以必须搭配较快的显存，才能发挥它的效能。所以NV18一般都采用较快的显存颗粒。需要值得注意的是，NV18还有另一个低端版本──GeForce4 MX440SE芯片，它也可以支持AGP 8×的，实际上就是NV18的简化版。和NV18不同的是，GeForce 4 MX440SE芯片的核心频率为250MHz，采用64bit/128bit DDR显存，显存工作频率为400MHz。不过，总的来看，NV18较NV17最大的改变就是增加了对AGP 8×支持，难怪很多人都说它是新瓶装旧酒。
毫无新意的NV28

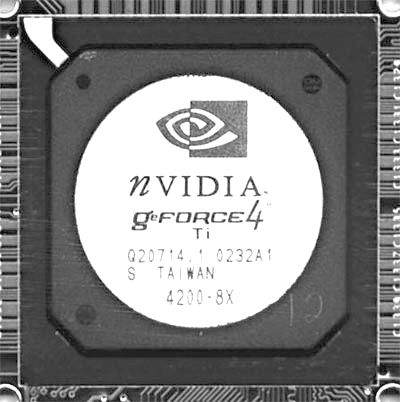

NV28是以NV25(GeForce 4 Ti4200)为核心的AGP 8×产品，因此它的正式名称是“GeForce 4 Ti 4200 with AGP 8×”。不过NV28的核心频率没有像NV18那样进行提升(NV28与NV25一样，都是250MHz)，同时显存频率也没有变化(还是500MHz)。不过，目前很多上市的NV28显卡中，显存工作频率一般都设定在512MHz～514MHz之间，比官方的500MHz要高，所以就算是在AGP4×环境下，性能还是会比较快的。它的很多配置都和NV18非常相似，在原来的芯片上并没有变化。NV28的正式产品，会有64MB与128MB两种版本。从严格的意义上来说，NV28并不能算是一款新的显示芯片，也只是在原来的Geforce 4 Ti4200图形核心上增加了对AGP 8×的支持。所以NV28只是一个过渡性的产品，它的推出，只是NVIDIA用来巩固自己市场份额的一种手段。
强大的NV30

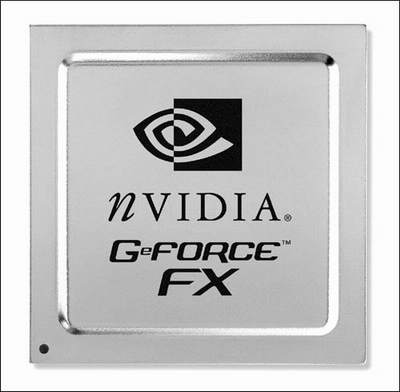

NV30，对大多数狂热的发烧友来说，这已经是一个耳熟能详的名字，从NVIDIA正式宣布开发这款芯片开始，它似乎就成为NV系列中最高性能的代名词，它的主要竞争对手，毫无疑问就是ATi Radeon 9700 Pro和ATi Radeon 9800。作为目前最高性能的娱乐级显卡，NV30的正式名称是“GeForce FX”，采用了0.13微米制程，这也使得它成为第一颗采用这种制程的3D图形芯片。与目前0.15微米制程相比，新工艺将可使晶体管缩小25%，电力消耗减少36%，因此能够带来更高时钟频率速度。NV30的内部集成了1.25亿个晶体管，是目前集成晶体管数目最多的图形显示核心，比ATi的R300还要多出0.25亿个。它的标准核心频率为400MHz，显存频率为800MHz，都是目前最高的，同时它还采用了DDRⅡ内存，使得显存能有更大的性能发挥空间。同时，NV30还具备8条像素渲染管线，三角形生成率达到了3.5亿次每秒，像素填充率为4Gigapixel/s，这样的性能让我们不得不说NV30是目前显卡领域中的强者。NV30不仅支持最新的AGP 8×技术，同时由于它强大的性能，使得它的各方面性能完全超越它的前者，达到了前所未有的地步。
NV30最主要的一些特性：
支持DDR-Ⅱ显存
DDR(双倍数据传输率)表示内存可以在时钟频率的上升沿与下降沿同时传输数据。DDR内存采用了两位的数据预取，每组预取通过数据管线来传送两位的信息。DDRⅡ则使用了四位的数据预取，使得内存传输速率加倍。DDRⅡ将DDR的2.5V电压降低至1.8V，整体的发热量进一步下降，可以将显存的频率做得更高。同时，采用DDRⅡ内存，使得存取时间也进一步缩短，较DDR的2.9ns低，一般在2.2ns以下。目前，标准版的NV30显卡将搭配800MHz的DDRⅡ内存，而Ultra版的显存频率更高，可以达到1GHz。
支持DirectX 9
自从微软的DirectX发布以来，DirectX的每次更新都会带来很多新特性，这次也不例外，DirectX 9将支持Displacement Mapping、Vertex Shaders 2.0、Pixel Shaders 2.0等几项关键技术，而NV30将完全支持DirectX 9。
顶点着色引擎2.0(Vertex Shader)
NV30具有4个并行的Vertex Shader单元，全部符合新的Vertex Shader 2.0标准。它两倍于NVIDIA GeForce 4 Ti的Vertex Shader单元数量。新的特性允许顶点处理器在光影部分使用128位的浮点色彩精度。
像素着色引擎2.0(Pixel Shader)
NV30每一个像素渲染管道都是一个单独的Pixel Shader(像素着色引擎)。遵循新的PS 2.0规范。每个Pixel Shader程序运行一遍可以最多在16个不同的纹理贴图上进行32次纹理取样操作外加64个色彩操作。浮点色彩在动态和精度上的增加给图像质量带来的是质的飞跃，还让很多过去不可能的特效变成现实。
像素渲染管道
NV30拥有的8个并行像素渲染管道，以400MHz的频率计算，8个管道可以提供8×400=3200M/s的像素填充率。
升级后的nFiniteFXⅡ
新的nFiniteFXⅡ引擎包含了顶点渲染器和像素渲染器。在NV30上将会拥有4个顶点着色器。像素着色器所支持的性能非常多：阴影贴图、快速纹理载入、影像乘法、高达8×8对称核心，支持4096×4096或512×512×512纹理等等，这些新特性都将使我们的游戏画面变得更加真实。
CineFX引擎
NVIDIA CineFX引擎中整合的16bit/32bit浮点格式(FP16和FP32)，可以开发出更高指令的图像。而且CineFX架构允许在一个程序内，实现对其他颜色的切换，从而在实现高质量画面的情况下，达到比较优化的编程代码。CineFX引擎可以让PC图形实时渲染具有电影般的效果，实时地硬件加速，为游戏带来许多特殊的效果，还使编程变得更容易和简便。CineFX引擎不仅能带来电影般的实时渲染效果，还包含最完整的OpenGL与Microsoft DirectX 9的支持，特别是在支持VertexShader特性方面，CineFX引擎能够支持64KB长的指令集合，从而实现更多的特殊效果。通过CineFX引擎，你将可以在大幅简化程序设计复杂性的同时，明显提升顶点处理能力，为游戏开发者提供了实现超乎想象的效果之威力。
FSAA
由于FSAA(全屏幕抗锯齿)在优化3D物体边缘画质的同时，也使其他部分的图像变得模糊，这一缺点在NV30中得到了较好的改进，避免在改善边缘画质的时候，影响图像的效果。加上NV30较快的运算速度，使FSAA得到了更好的发挥，它支持目前最高的8×模式。
NURBS
NV30芯片全面支持DirectX 9的NURBS技术，它能够在有限的带宽内进行更多的3D运算，NV30在使用了这一技术后，就可以在不提高显存带宽的前提下同样实现更高的帧率，使性能得到进一步提高。
目前NV30有两个版本，一个是标准版，其核心频率/显存频率分别为400MHz/800MHz，正式产品名称为GeForce FX5800。另外，它还有个Ultra版本，核心/显存频率提高到了500MHz/1GHz，产品名称为GeForce FX5800 Ultra。
精简的NV31

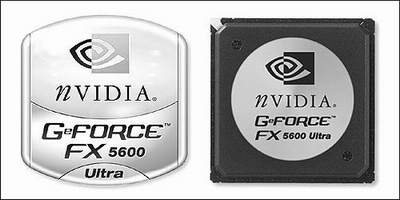

NV31正式名称为GeForce FX5600，它属于NV30的精简版本，但在架构、核心引擎等技术上保留了NV30的大部分特点。作为NV30的派生产品，NV31的显示核心采用GeForce FX架构。不过NVIDIA采用了以往的作法，即对NV31内核进行了精简。NV31虽仍采用0.13微米工艺制造，但与GeForce FX相比，芯片包含的晶体管只有8千万个，与NV30的1.25亿个相比较，真的是精简不少。渲染流水线也由NV30的8条减为了4条，并且每一渲染流水线只具备1个材质处理单元。而在显存的搭配方面，没有采用速度更快的DDRⅡ内存，而是改用目前主流的128bit的DDR显存，显存带宽为11.2GB/s，支持最大显存为256MB。由于在内核和显存上缩水，使得这款产品的性能比NV30差了一个档次。不过在价格上却要比NV30低很多，看来NVIDIA是想用低的价格来吸引更多的用户体验GeForce FX的完美特性。同样，NV31的显卡产品也分为两个版本：标准版和Ultra版。
平民版的NV34

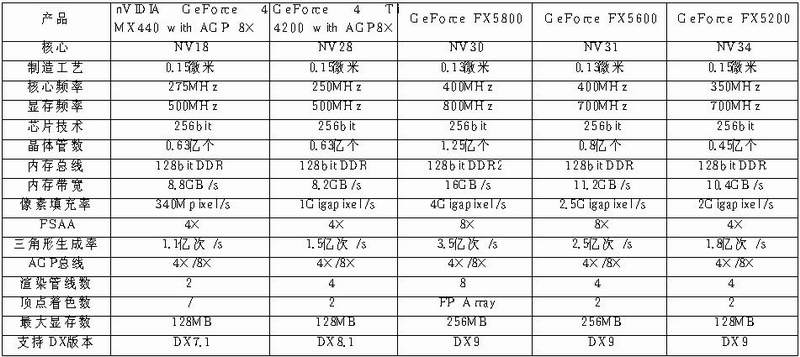

NV34和NV31一样，都是属于NV30派生出来的产品，不过它更像MX类型版本，主要针对低端显卡市场。产品的正式名称为GeForce FX5200。但是，与NV31不同的是，NV34采用了0.15微米生产制程，内核集成的晶体管也缩减到了4.5千万个，几乎只有NV30的三分之一。不过，渲染流水线与NV31一样，同为4条，显存也采用目前主流的128bit的DDR显存，标准显存带宽为10.4GB/s，最高支持显存容量为128MB。在其他特性方面，与NV31几乎一样，如支持nVidia CineFX、高精度色彩计算等等，最大不同之处是不支持Intellisample技术。同时NV34按内核和显存工作频率来区分将有几个版本，常见的有核心采用250MHz、300MHz等的版本，以此来满足不同层次的用户需要。
