　　编者按：在上次的《玩家装》的作品秀中，许多读者对王广远的一幅透视效果图作品十分感兴趣，今天我们就请作者本人来讲述这种效果是怎么做出来的吧！

　　一、导入户型图

　　将房产商提供的平面户型图用扫描仪扫描进你的电脑。运行3DS MAX(以汉化版为例)，定位到顶视图，在“视图”菜单中选择“视图背景”，在背景来源中选中扫描进的平面户型图(图1)。

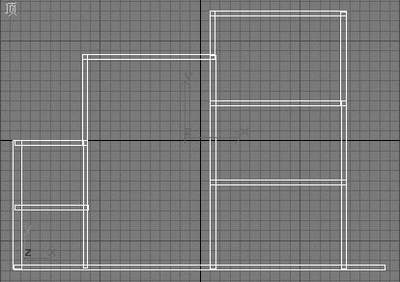

　　将顶视图最大化，用曲线中的“矩形”工具将户型图中的墙体逐一绘出，取消背景视图显示，对不合适的线条逐一调整到合适位置(图2)。

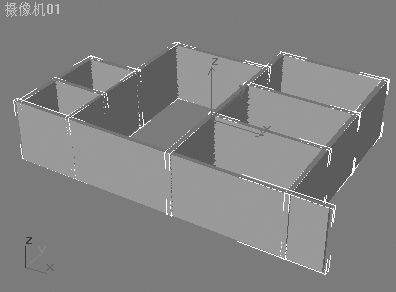

　　通过“网格编辑”中的“拉伸”命令对所有的矩形框进行适当高度的拉伸。在透视图中调整好观察的角度，任意架设一台摄像机，通过“视图”菜单中的“使摄像机与视图匹配”命令将透视图切换成摄像机视图(图3)。

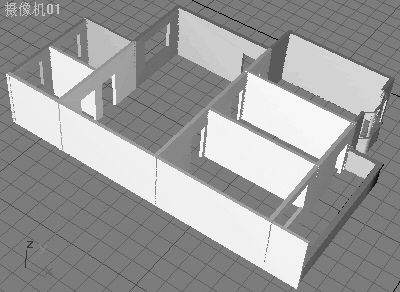

　　绘制截面并放样生成主卧室的飘窗和阳台。根据观察角度将所有的墙体分为实体墙和虚体墙(实体墙不对房间内的物品遮挡，可以进行精确的效果装修；虚体墙影响到观察视线，所以只进行透明化和线条处理)，并对实、虚体墙暂时指定不同的两种颜色，以便于下一步的设计。用布尔运算切割出户型图中指定的门窗位置(图4)。

　　住房内的地板分成两部分来制作。在顶视图中通过直线工具将起居室和卧室的地面绘出，并适当拉伸，在材质编辑器中选择“多维/次物体材质”，指定一张木纹地板贴图，反射贴图选择平面镜，数值为20，使地板具有适当的反光效果，将此材质赋予起居室和卧室的地板。厨房、卫生间、阳台的地板以相同的方法赋予陶瓷材质。

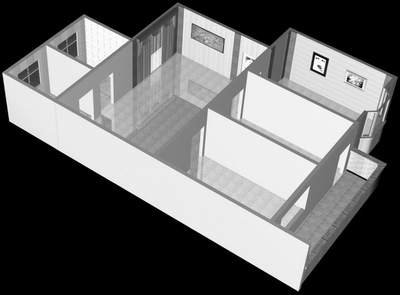

　　实体墙中的厨房、卫生间墙体，同样赋予白色陶瓷材质。起居室和主卧室的墙体分别赋予两种不同的布纹材质，并制作一些木纹条进行装饰。阳台和带飘窗的墙体赋予淡黄色瓷砖材质。制作出实体墙的三个窗户和门。窗帘、壁画等可以在一些3D素材中直接调用(图5)。

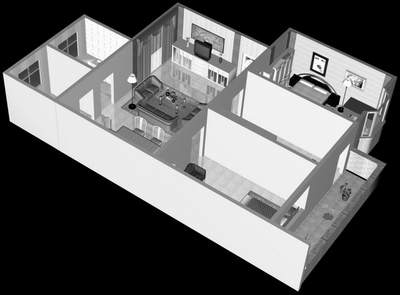

　　对于室内家具和物品如果逐件手工设计的话，那将会耗费你大量的时间，所以这些物品可以直接在一些3D素材中拷贝过来即可。摆放这些物品的目的也是对住房的空间进行一个合理的规划，入住时便于对家具等用品进行采购(图6)。

　　将所有的虚体墙选中，通过“组”菜单中的“成组”命令将它们组合成为一个整体，并复制一个成组后的虚体墙备用。

　　选择第一道虚体墙组合，在材质编辑器中为它指定一个默认的材质，“反射基本参数”中的透明度设为20，使虚体墙具有较高的透明度，以便对房间内物品进行观察。

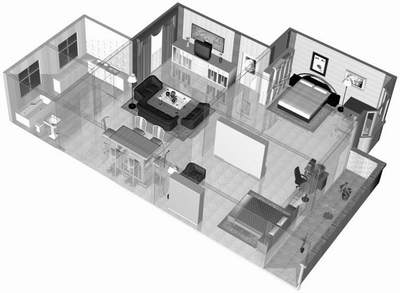

　　选中第二道虚体墙组合，同样在材质编辑器中赋予之一个默认的材质，在“着色基本参数”中选择“线框”着色方式，将此材质赋予虚体墙。使用此材质的目的是为了勾勒出虚体墙及门窗的边角轮廓，便于表现墙体及门窗的位置(图7)。

　　制作到这一步，一幅住房透视效果图基本就算完成了。但是如果想让你的透视效果图更加专业和标准，还需要进一步处理才行。

　　在最后的透视效果图中，实体墙顶部和虚体墙底部一般需要标注成黑色，虚体墙的顶部标注成半透明的灰色，整个效果图的背景以白色显示，在房门的顶部绘出一个箭头，作为进入住房的指示。作为后期处理的这些工作也可以在Photoshop中完成，这里我们还是选择在3DS MAX中进行。

　　对于墙体上下不同颜色的标注，可以利用曲线中的“矩形”工具在顶视图中逐一将体墙的顶部轮廓绘出，适当拉伸，在材质编辑器中分别赋予黑色和灰色半透明的材质，调整位置使位于墙体的顶部和底部。房门顶部指示箭头制作的方法相同。

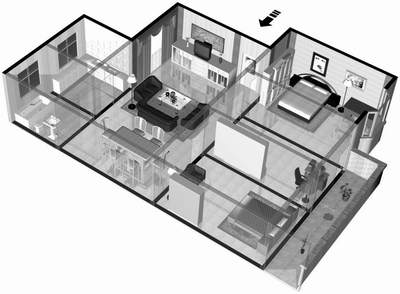

　　在“渲染”菜单中的“环境”选项中将背景色调整为白色，点击工具栏上的“渲染场景”图标，设置好输出尺寸后进行渲染(图8)。
