最近AthlonXP的核心版本已经几度变身，从先前的Palomino升级成了Thoroughbred(也可简称T-bred)、ThoroughbredB的版本，2003年2月初，AMD又要计划推出基于K7核心架构的最后一款新产品──Barton核心的AthlonXP。预计AthlonXP2800+是Barton正式推出的第一个型号，目前这种Barton早已送到各相关厂商手中开始测试了。看来Barton已经离我们不远了，不过用户要真正买到手恐怕还要等待一段时间。如果你想一睹Barton的风采，那么就随下文一起去看看吧！
Barton在外观上的变化
目前在市场上销售的AthlonXP共有三种版本：原本Palomino版的AthlonXP，Thoroughbred版的AthlonXP2400+、2600+(仍为266MHzFSB)，以及ThoroughbredB版的(采用333MHzFSB)AthlonXP2700+与2800+等。
即将发布的Barton2800+从外观上看，与ThoroughbredA或B版的AthlonXP并没有太大的差异，都是采用0.13微米制程，不过其Die(核心)的尺寸要大一些，总体积也明显偏大，这应该是由于Barton内建了高达512KB二级缓存(L2Cache)的缘故吧。Barton的Die看上去要比ThoroughbredB版的扁长一些，形状呈长条形(图1中左边一个)，与ThoroughbredB版的AthlonXP2200+相比，两者在Die尺寸上明显不同。
Barton2800+外壳上的金桥L1并没有截断，未锁倍频，L3也没有任何截断的情况(为12.5倍频，不过正式上市产品很有可能锁住倍频)。而ThoroughbredB的L1虽然没有切断，但是影响倍频选择的L3则已经切断(为1 3.5倍频)。在基板的编号上，Barton与原本的ThoroughbredB有差异，新的Barton为27488(图2)，而ThoroughbredB则是27291。除了芯片的正面以外，Barton的底部看上去没有任何改变，与目前的AthlonXP一样是干干净净的。
Barton2800+的频率仍然采用AthlonXP系列的PR值标示方式，这可以从黑色方块内的OPN标志码清楚地得知，上面OPN是AXDA2800DKV4D，其中AXDA表示是AthlonXP桌面处理器，2800表示2800+版本，D表明是OPGA封装，K表示采用的是1.65V(由此看来即使是Barton也是维持Vcore电压在1.65V)，V说明Die的温度是85℃，4表示L2Cache是512KB，D指的是外频为166MHz。此外，标签上的0249也告诉我们，Barton2800+是2002年第49周生产出来的，这要比此前曝光的Barton2500+晚6周，而且Barton2800+在Trademark的1999AMD后面，已经没有了ES字样，属于比较后期的版本了。
Barton与T-bred的比较
众所周知，Thoroughbred采用0.13微米铜连接工艺，采用OPGA塑料封装，工作电压为1.6V～1.75V。Barton与Thoroughbred一样，并没有采用预定的硅绝缘层(SOI)晶圆工艺，但仍然采用OPGA塑料基板封装，电容和铜桥的位置也都放在正面，因此在制造工艺方面具备了Thoroughbred的所有特性(图2)。
AMD试图用166MHz的外频加上512KB二级缓存来提升AthlonXP的性能，因此Barton与Thoroughbred不同。大容量的缓存(Cache)增强了CPU控制器对所需数据的命中率，也就是说处理器的运算单元可以更便捷地从高速缓存中读取数据，而不用再去访问速度较低的主内存，这将意味着会提升绝大多数应用程序的运行效率。可见提升Cache对于提高处理器的性能是至关重要的。不过这是需要付出代价的，为此AthlonXP内部的晶体管数量也由Thoroughbred的3750万个猛增至5400万个，赶上了Northwood核心P4处理器的5500万个。Barton的核心面积也达到了115平方毫米，比以往的Thoroughbred(核心面积为80平方毫米)增大了40%。预计速度为AthlonXP3000+(Barton)的处理器需要符合新散热标准(热阻<0.60℃/W)的散热风扇才能维持正常的工作温度，因为其功耗已超过70W了。
而前端总线方面，AMD依然采用EV6总线技术，及时地把Barton的FSB提高到了333MHz。如此高速的处理器内核在当今主流的高速DDR内存和双通道内存技术的配合下，一定能够使基于Barton核心AthlonXP处理器的性能发挥得淋漓尽致。前不久，惠普公司又发布了EV7总线技术，相信采用全新总线技术的Athlon处理器也会在不久的将来推出，到那时Athlon处理器的性能肯定又要跃上一个新的台阶。
另外Barton还将采用一套全新的PR值性能评估法，根据这套新的性能评估法，Barton核心要比同频率的Thoroughbred的PR值高出600+。
Barton家族成员
Barton预计会推出四个型号，从2500+起跳，今年第一季度就可以看到2500+、2800+以及3000+这三个型号，虽然它们仍以PR值标示，但实际频率分别达到1833MHz、2083MHz以及2250MHz的高频率。虽然AMD的PR值标示法看上去实在有些乱，例如2800+有Barton核心和ThoroughbredB核心的两种类型，而且同一个型号却有不同的实际频率，但是你可以发现一个规律───目前AMD推出的Socket462架构的CPU产品，最高实际频率就在2250MHz左右！这可以从ThoroughbredB的2800+就是2250MHz，以及接下来会推出的Barton3000+也是2250MHz上窥得一二。
另外，在Barton3000+之后的型号──3200+可能要到今年第三季度才会发布，3200+与前三个型号的频率相比，其频率仅仅与3000+相差83MHz，仅半倍的倍频数，但是3200+有可能会是AMD在Socket462平台的最终杀手，因为AMD在生产AthlonXP3200+时，有可能会改变在Barton上仍只采用333MHzFSB的做法，也有可能将FSB提升到400MHz，以提高性能，与Intel的800MHzFSB的P4一决高低。不过AMD是否会这样做？还要等到今年第三季度才会得知。
附表为Barton系列处理器对照表，列出了AMD将推出的Barton的四个型号。
结语

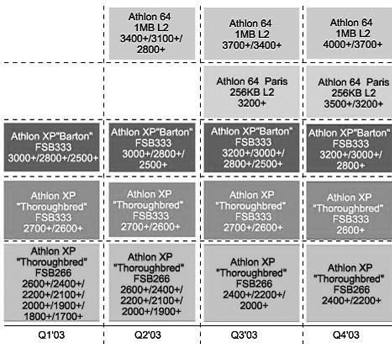

预计到今年底，AMD高端CPU将是Athlon64的领地，而在主流市场Barton将会与Intel的P4展开厮杀，根据消息，AMD极有可能会直接将2800+版本的Barton首先抛向市场，以对抗Intel日益增频的P4，并且非常有可能会直接取代先前发布的ThoroughbredB版的2800+(图3)。
也就是说AMD等于将现有的AthlonXP区分为两大块，2800+以上的主要采用Barton核心，2700+以下的(向下包括2600+、2400+等等)则以ThoroughbredB为主轴。如果以这样的观点来分析的话，推出Barton所导致的向下修正，则会把现有的Thoroughbred核心(不论是A或是B版)整体推向低端主流市场，现有的ThoroughbredB版AthlonXP充其量也只能当做ValuePC(编注：经济型PC，通常指价格在5000元以下的电脑)的定位。按照AMD的计划，今年底Socket462平台上，最低端的型号会是2200+，看来到今年底，2200+以下的型号应该会在市场上混不下去了，真不知道这对于我们来说是个好消息还是个坏消息呢？
