鼠标自己修

整机外设

贺金锋

　　现在的鼠标越做越美观，使用越来越方便，并且价格越来越便宜，所以许多朋友鼠标坏了并不心疼。其实鼠标的内部结构很简单，并且电路板上元器件出问题的情况很少，大多只是连线脱焊、断线的问题，所以只要你认真读完本文完全可以自己搞定它。

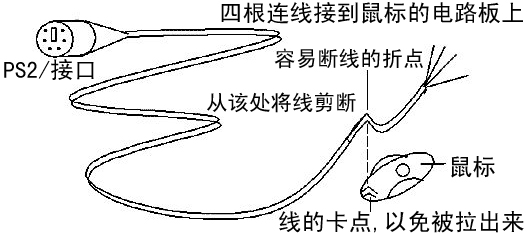

　　前些天笔者在二手市场上买下了一些网吧里用坏了而换下来的鼠标，足足有20来个，经过笔者修理，修复率竟然达到了80%，并且基本都是一个问题：PS/2连接线断路！见附图所示的“容易断线的折点”，该折点是为了防止PS/2连接线在使用中因拉扯把连接到电路板上的线拉断而设的，用来卡在鼠标的卡点处。了解了原因修起来就很简单了：先用万用表测电路板上的几个线头与PS/2接口中的6个接头中的4个接头是否相连。若连线有断路，那么故障基本都是如图所示的“容易断线的折点”处断线了！可以先在“容易断线的折点”旁边将连线剪断(见图中虚线所示)，然后重新剥出4根连线(记住不同颜色的连线对应接在电路板上的是哪个焊点)，这时再用万用表测一下重新剥出的线头，你会发现已经的与PS/2接口中的其中4个接头正常相连了！然后将线头粘点松香并上点锡，就可以焊回到电路板上去了，这时的鼠标DIY工作也就顺利完成了。此法同样适用于现在流行的光电鼠标。
