800MHzFSB的较量
整机外设
个人电脑一开始从386时代的8MHz的ISA总线，发展到了486时代的33MHz的PCI总线，又发展到了现在英特尔P4 CPU采用了533MHz前端总线(FSB)。每一次发展都是电脑技术运行速度的一个飞跃。133MHz FSB的出现，是一个分水岭，PentiumⅢ 与Athlon的GHz大战让我们至今记忆犹新，随后Athlon处理器率先使用了200MHz的EV6总线，夺取了速度与性能冠军的宝座，英特尔在PentiumⅢ处理器反击无望的情况下推出了400MHz FSB的P4予以反击，接着Willamette、Northwood、Athlon XP纷纷登台亮相，而芯片组支持的FSB也逐渐升级。FSB的较量进入了白热化阶段，今年必将在800MHz FSB上短兵相接。
800MHz FSB的跳跃
2002年下半年，英特尔提出了800MHz系统总线的构想，CPU的FSB将从533MHz跳过677MHz，直接进入800MHz，这个计划已经写入了Roadmap(蓝图)中。而在芯片组方面，Canterwood、Springdale-G、Springdale-PE三个芯片组都支持800MHz FSB。那么伴随800MHz FSB，能带来哪些性能上的提升呢？
DDR400内存：英特尔曾表示不支持DDR400，但在最近的Roadmap中却出现了对DDR400规格的支持。DDR400理论带宽为3.2GB/s，双通道的DDR400即为6.4GB/s，而800MHz FSB所能提供的带宽正好也是6.4GB/s，两者能够完美地配合，不会出现2.7GB/s的DDR333内存所造成的数据传输瓶颈。
AGP 8×：尽管在AGP 8×推出时，又出现了类似于AGP 4×规格刚刚推出时的论调：AGP 4×究竟比AGP 2×快多少？我们现在要问的是AGP 8×比AGP 4×又要快多少？但不可否认，AGP 8×将逐渐普及并替代AGP 4×的系统。虽然现在400MHz/533MHz FSB已经能提供对AGP 8×规格的支持，但都是不够理想的。AGP 8×将是800MHz FSB的最佳组合，2.1GB/s的AGP 8×规格不会让800MHz FSB大材小用。
串行ATA(Serial ATA)：现在大多人电脑系统都使用的并行ATA系统，主流规格是ATA100，所能提供的理论最大传输率为100MB/s，尽管Maxtor推出了支持ATA133的硬盘，但依然是雷声大雨点小，而且速度不见有质的提升。相比之下串行ATA才是今后的主流所在，800MHz FSB能完全提供对传输率高达150MB/s甚至300MB/s的串行ATA硬盘的支持。
超线程技术(Hyper-Threading)：现在使用的845GE/PE芯片组已经能够提供对超线程技术的支持，3.06GHz Northwood P4的发布将超线程技术推到了实用的阶段。其实英特尔在Northwood中集成了超线程技术，但到3GHz时才开启，主要是因为超线程技术在400MHz/533MHz FSB情况下只有主频达到3GHz才能发挥性能；但到了800MHz FSB上，英特尔将在2.4GHz的P4处理器上使用超线程技术，使超线程技术得到进一步的普及。
Prescott VS Athlon 64
既然800MHz FSB能够支持上述功能，那么，英特尔和AMD将给我们带来一场什么样的好戏呢？
首先是英特尔在今年的市场上依然以Northwood核心P4为主。支持800MHz FSB的P4从2.4GHz起跳，定于第二季度发布，年末将发布速度高于3.4GHz的产品。接替Northwood的将是代号为Prescott的P4。Prescott将采用0.09微米(90纳米)工艺制造，起始频率为3.2GHz，它搭载了1MB的二级缓存，支持超线程技术，毫无疑问也将支持800MHz FSB。英特尔还会依据AMD的64位处理器是否成功来决定是否加入Yamhill技术(使CPU能处理64位编码)。
AMD很快就将推出万众期待的Athlon 64和Barton了。由于AMD的CPU与英特尔的CPU架构不同，我们不能单纯地据FSB及频率来判断CPU的性能。Athlon 64的核心就是ClawHammer，应该采用800MHz的EV6总线，集成1MB的二级缓存、使用0.13微米的SOI(绝缘衬底硅材料)技术。到今年下半年将发布0.09微米工艺制造的ClawHammer。Athlon64也是AMD第一款支持x86-64架构的CPU，它与英特尔的IA-64架构有着异曲同工之妙，都可能成为将来64位处理器市场的主流。从数字上看，两种CPU的外频都将达到200MHz，所以这场CPU之战，除了演绎得更为精彩以外，还可能会让我们有一些精彩以外的惊喜。
800MHz FSB竞技台
主板芯片组厂商当然不会对800MHz FSB这个硕大的蛋糕坐视不管，于是竞相计划推出新的芯片组产品。

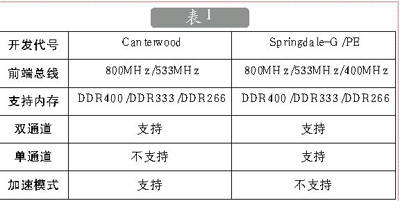

英特尔将在第二季度，推出800MHz FSB的P4处理器的同时，推出三款新的芯片组：Canterwood、Springdale-G和Springdale-PE(主要规格参见表1)。
Canterwood为高端版本，可能将代替E7205芯片组成为工作站级主板的首选。它将支持800MHz FSB、双通道DDR400内存、超线程技术、AGP 8×、串行ATA、USB2.0等，独有的内存Turbo Mode(加速模式)能使DDR400内存性能高于Springdale系列芯片组。Springdale-G为i845E的后继者，它支持800MHz FSB、单/双通道DDR400内存、AGP 8×、USB2.0，并整合了显示核心。Springdale-PE为845PE的替代者，是去掉了显示核心的Springdale-G(注：另外还有一款Springdale-P由于不支持800MHzFSB所以不在我们的讨论范围)。

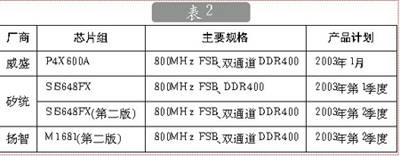

再看看台湾三家芯片组大厂的计划吧(见表2)。
威盛(VIA)虽然在P4X266的授权上与英特尔有过冲突，但还会一如既往推出P4芯片组。P4X600A是P4X600的改进型，它除了支持P4X600所支持DDR333和AGP 8×以及USB2.0外，还可能加入了对800MHz FSB和DDR400内存的支持。VIA希望它能在今年1月推出工程样板，也就是第一个支持800MHz FSB和DDR400的主板。
矽统(SiS)在其SiS650风光之后，准备在今年第二季度推出其支持800MHz的芯片组SiS648FX。SiS648FX将有两个版本，一个是支持双通道DDR400内存的SiS648FX，另一个是支持单通道DDR400内存的SiS648FX第二版，从进度表看来后者先上市。由于目前技术资料不多，所以对它们的具体参数知道得不太清楚。
扬智(ALi)一直处于失意阶段，对于M1681第二版所能查到的信息比SiS648FX还要少，只知道它支持800MHz FSB、双通道DDR400内存以及USB2.0。
AMD方面，K8一直被认为是反击P4的最有力的武器，K8将支持的800MHz FSB也是对英特尔的一个杀手锏。相对于英特尔来说，AMD的芯片组支持相对比较单薄。
AMD自己的8111、8131、8151将支持高端的Opteron和低端的Athlon 64。8151其实不是真正意义上的北桥，因为它没有内存控制器(已经集成在了CPU内部)，仅仅是一个AGP 8×的通道罢了。配合的“南桥”是8111，AMD称作I/O HUB，这两个芯片都使用Hyper Transport总线连接，所以在不需要高档显卡的设计中(例如服务器)可以去掉8151，直接把Athlon 64接到8111上构成完整的系统。8151同K8处理器之间通过16位的双向HyperTransport总线进行连接，可以提供高达6.4GB/s的带宽。
此外，VIA K8T400、SiS755、ALi M1687、NVIDIA CrushK8芯片组也将为Hammer注入一股不可忽视的动力，这些芯片组将在未来一段时间内与Hammer并肩作战。
SiS将在近期正式发布支持Athlon 64处理器的SiS755独立芯片组，和集成SiS310B图形内核的SiS760芯片组，这两款芯片组都支持800MHz FSB的K8处理器。
扬智在完成DVD芯片组的布局后，今年将积极布局芯片组市场，推出一系列P4芯片组、K8芯片组，不过，扬智在一段时间没有积极经营芯片组市场后，选择在这个艰难的时刻返回，其发展还有待时日。
