自制BIOS开关按钮
整机外设
我们超频的时候总想超到最高的频率，但有时候由于主板不支持你设定的频率，或更糟糕的是它不能主动回到初始(缺省)状态，你就要面临：拔出所有的电缆，打开机箱，找到清除COMS的跳线，按主板说明，正确插好跳线，再拨出来，盖上机箱，连接好所有的电缆。是不是很烦？
看到你的机箱面板上的“Reset”(重新启动)按钮吗？当我们不能用热启动的方式来重新启动停止响应的电脑时，我们可以按一下它，使电脑重新启动。这给了我们启发，让我们一起来做个BIOS开关按钮吧。当超频后的电脑不能正常启动时，我们只需要按下它，就可以清除BIOS内容。
材料及工具

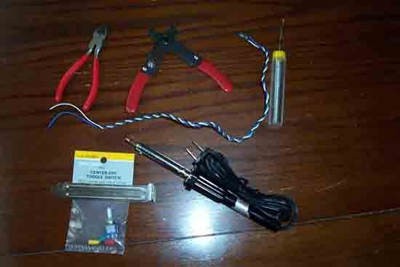

材料：如图1。一个AT机箱上的“Turbo”开关(含连线)、一个小的中空式的触发开关(必须是“单刀双掷”结构的)、一块扩充插槽的挡板。
工具：切线器和剥线器、笔式电焊枪、焊料和松香、钻孔机和1/4英寸的钻头、袖珍可调扳手。没有上述工具的朋友，可以采用其他类似工具代替。
制作过程
1.制作连线
如果你找不到“Turbo”开关及连线，你可以用旧AT机箱上的“机箱喇叭”连线。它是4针的接头，不过只有两根连线，另外接上一根连线就成了。
2.焊接连线
先在扩充插槽的挡板上用钻孔机钻一个1/4英寸(或其他尺寸的，只要能安装开关即可)的孔。然后剥去连线末端上的绝缘材料约1/8寸长，以用来焊接。随后，用电焊枪加热连线的末端，并敷上小量的焊料。在开关的接线端，重复以上操作。最后，将连线的末端和开关的接线端放在一起，焊接起来。

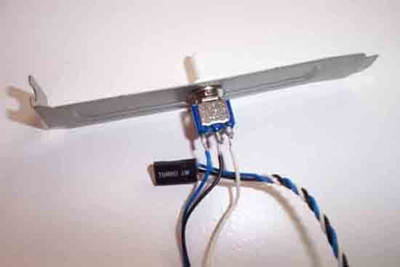

焊接好后的实物如图2所示。
3.接好连线
现在，我们打开机箱，找到清除CMOS的3针跳线组。注意，不同主板设置有所不同，请查看相关主板的说明书。
将我们做好的连线连接到跳线上。在连线的时候，要注意各针的位置，不过，连线错了也没有关系，再试一下就可以啦。

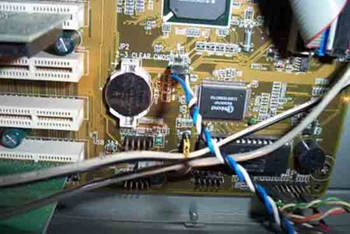

在我的主板上，我是按照图3这样安装的。图中最左边的是第一针，连接的是蓝色的线。当第一针和第二针短接时，是正常状态；而第二针和第三针短接时，清除CMOS的内容，回到初始状态。当我们拨动装在扩充插槽的挡板上的开关时，作用就相当于短接“第一针和第二针”或是“第二针和第三针”。具体哪个方向的拨动是“正常”或“清除”状态，你在测试之后，可以在挡板上标示出来，以方便以后的使用。
当开关处于中间时，会出现什么情况？那就开不了机啦。这可是个好功能呀，当你不在的时候，可以用它来防止别人使用自己的电脑，是不是有点别具一格？
