VLAN划分跟我学

数码时尚

LSL

　　理解了什么是VLAN，那么划分VLAN也就不是一件困难的事情了。下面我们就以龙维的8口桌面型交换机ES-2208为例，讲解如何划分基于端口的VLAN。

　　一、划分VLAN前的准备

　　在划分VLAN之前需要做如下的准备工作：

　　1.规划VLAN组

　　既然是划分VLAN，就得先规划好VLAN，也就是说，要规定哪些端口之间应该能够相互通信，哪些端口之间不能相互通信。

　　在这个例子中，我们是这样规划的：连接端口1～3的计算机(也可以是通过下层集线设备间接连接在这3个端口上的所有计算机)同属于一个部门，它们之间可以相互通信，则它们在一个VLAN中；连接端口4～6的计算机(也可以是通过下层集线设备间接连接在这3个端口上的所有计算机)则属于另外一个部门，它们又是另一个VLAN；连接端口7和端口8的是两台服务器，是两个部门共用的，所以应该同时属于两个VLAN。

　　2.连接好控制电缆

　　规划好VLAN之后，还需要做一些硬件连接上的准备。有一些交换机可以通过双绞线，以浏览器方式直接配置VLAN，而另一些则需要通过专用的控制电缆(如并口线、串口线)来实现对交换机的控制。龙维ES-2208是通过一条串口线来实现对交换机的控制的。将串口线一头接在交换机的串口接口上，另一端接在计算机的串口接口上。然后开启交换机和用于配置交换机的计算机。

　　3.安装控制软件

　　最后，我们还要在配置交换机的计算机上安装专用的控制软件。ES-2208的控制软件在附送的光盘中。将该光盘放入光驱后会自动运行，选择“交换机配置程序”进行安装即可。

　　二、配置VLAN

　　1.系统初始化

　　所谓“系统初始化”是将计算机与交换机通过串口线建立连接。

　　小知识：与网卡+双绞线的组合不同，即使我们将串口线进行了物理连接，如果不进行初始化，计算机和交换机之间依旧无法通信。而网卡+双绞线只要建立了物理连接，便会自动检测，不需要进行初始化。

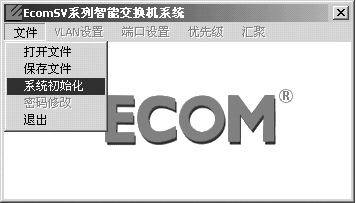

　　在管理计算机上运行“开始→程序”，找到“EcomSV”程序组，并运行“EcomSV”项，进入交换机配置程序主界面。此时“VLAN设置”、“端口设置”、“优先级”、“汇聚”这些菜单项是灰色不可用的，原因就是还没有进行系统初始化。

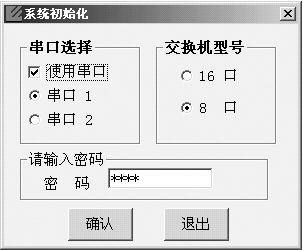

　　选择“文件→系统初始化”项，会出现一个“系统初始化”对话框。在“串口选择”栏中，复选框“使用串口”和单选框“串口1”是默认选项。如果串口线连接的是串口1，则不必做任何改动；如果连接的是串口2，改选“串口2”即可。同时，在“交换机型号”中，我们依据交换机端口数选择“8口”或“16口”(注：若交换机种类选择错误，会导致交换机配置错误，所以必须选择正确的交换机类型)。最后，在“密码”输入框中输入交换机的管理密码(默认是“0000”)。

　　如果连接正常，初始化会很快成功。这时“VLAN设置”、“端口设置”、“优先级”、“汇聚”这些菜单项便可用了。

　　2.配置VLAN

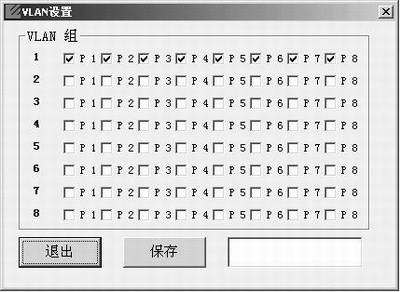

　　初始化成功之后，就可以开始正式配置VLAN了。点击“VLAN设置”菜单项，会出现如图4所示的“VLAN设置”对话框。

　　下图中竖排的1～8指的是“VLAN1”至“VLAN8”；而横排的“P1”至“P8”则是指“端口1”(Port1)至“端口8”(Port8)；每个VLAN的端口前面都有一个复选框表示这个端口同时属于哪几个VLAN(一个端口可以同时属于多个VLAN)。在默认状态下，所有的端口都属于VLAN1。

　　改变一个端口所在的VLAN其实是非常简单的，只要改变该端口前面的复选框状态就可以了，不选就代表它不属于当前VLAN，选择就代表它属于当前的VLAN。

　　按照前面的规划，我们把端口1至端口3划分至VLAN1，端口4至端口6划分至VLAN2，端口7、端口8则同时属于VLAN1和VLAN2。

　　划分完之后，点击“保存”按钮，稍等几秒，当前的配置就被保存到交换机中了，大功告成！现在你试一下，不同VLAN的计算机无法直接通信，但却都可以访问连接端口7和端口8的两台服务器。

　　其实VLAN的划分很简单，不是吗？
