自制网线测试器
数码时尚
对于普通的局域网DIYer来说，网线测试仪的价格的确有点贵(120元左右)，我们可以自己来DIY一个网线测试仪吗？答案是肯定的。

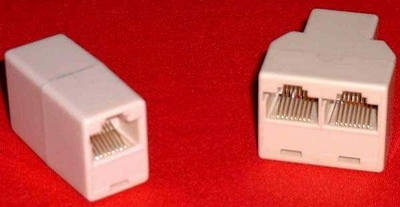

本着少花钱、多办事的原则，笔者利用市面上可以买到的网线转接插座 (约2元一只，有一转一、一转二两种，如图1)，因陋就简地做了一个网线测试器(花费5元到7元)，只使用一只万用表，就可一个人方便地操作，使用效果不错，现推荐给大家。
现在的网线大多使用5类线，配上RJ-45水晶头，5类线中的4对线只使用了两对(橙白、白，绿白、绿)，所以，在实际使用时，只测量这两对线通不通就可以了。
具体的做法是：

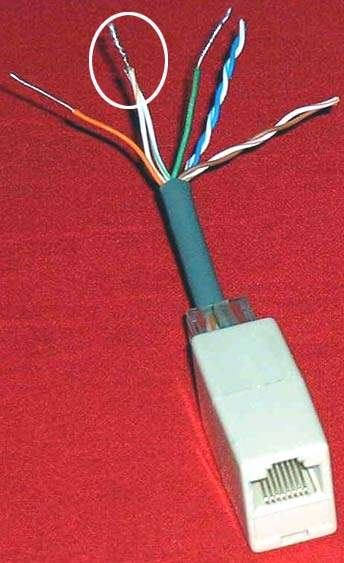

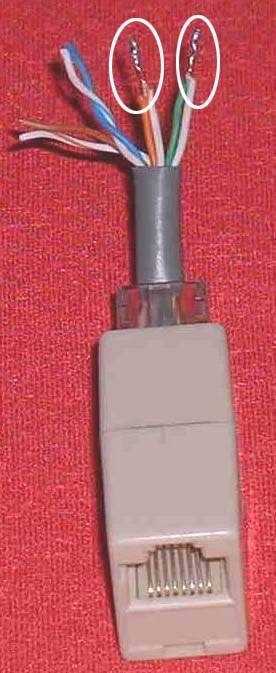

取带水晶头的两段5类双绞线 (要保证①②③⑥4根线与水晶头的簧片是接通的)，将线头剥开。一段将橙白和橙线、绿白和绿线短接(见图2)，称之为测线器A；另一段将橙白和绿白两线短接(见图3)，称之为测线器B；将测线器B的橙线和绿线剥出线头以备测量使用。然后再配上一台能测量通断的简易万用表就可以了(如果你没有万用表，不妨用2节5号电池、一只发光二极管和一只470～1000Ω的电阻自行DIY一个仪器，也可以测量线路的通断)。
测试方法如下：
1.先将网线一端的水晶头配好(称之为甲端)，然后将测线器A接上；然后到网线的另一端(称之为乙端，可以是在隔壁，也可以是在几十米外)，将橙白线和绿白线的线头剥开并短接在一起，将橙线和绿线剥开以备测量；

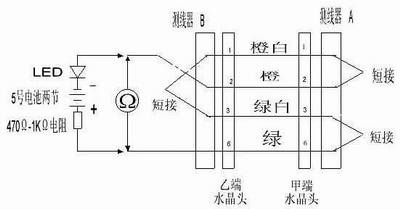

2.用万用表的欧姆档，最好是R×1挡或R×10挡，测量网线乙端的橙线和绿线，如果万用表指针有反应(如用5号电池和发光二极管测量，发光二极管应是亮的)，则证明甲端的水晶头配接良好，若不通，则需重新配接甲端的水晶头(其等效电路如图4)。
3.证实了甲端水晶头配接没有问题后，可将乙端的网线剪齐，再配上水晶头，然后将测线器B接上，再用万用表或发光二极管加5号电池测橙线和绿线通不通，若通，则说明乙端水晶头配接良好；若不通，则需重新配接乙端的水晶头。
如果甲乙两端都没有问题了，就可取下测线器A和测线器B，网线可正常使用了。
用此方法做的“网线测线器”有以下优点：
1.取材容易：不论是转接插座，还是发光二极管、电阻，电子市场上比比皆是。
2.价格低廉：据现在电脑市场上的价格，总花费5元到7元。
3.使用方便：一个人就可以方便地施工操作，特别适合那些家庭局域网DIYer，穿墙过户，上楼下楼……
采用以上方法，只测橙白和橙、绿白和绿两对线通不通，未测蓝白和蓝、棕白和棕两对线。如果你想测四对线，不妨将测线器A的橙白和橙、绿白和绿、蓝白和蓝、棕白和棕四对线分别短接在一起，测线器B的橙和绿白、绿和蓝白、蓝和棕白线分别短接在一起，测橙白和棕两线即可，道理是一样的。
