从建筑图纸开始

IT商界

Gouyu

　　在你决定买房的那一天起，你就开始进入了一个又一个圈套。一张张精美的户型效果图不断地勾引着你。你会中哪些圈套呢？今天我们就从户型图开始，看看你发现了什么？

　　一、建筑图纸的作用

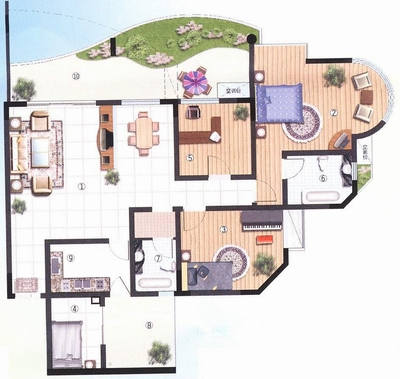

　　一般在你买房的时候，都会看到像图1这样漂亮精美的户型图。从图纸上看没什么破绽，安排也挺合理的。可是在这里你就中了第一个圈套──家具障眼法。在图纸上开发商把家具设计得比较小，使房间看上去很大。可实际上，你在主卧室摆下一张床后，所剩下的空间已不多了。所以说设计自己的家时，第一步不能相信现有的效果图，一切从建筑图纸开始。建筑图纸就是你买房合同中的原始施工图，上面除了标记房间建筑面积尺寸外，什么效果也没有。

　　二、户型图扫描

　　建筑图纸是我们施工设计的基础图纸，所以下一步就是要将它扫描进我们的电脑。

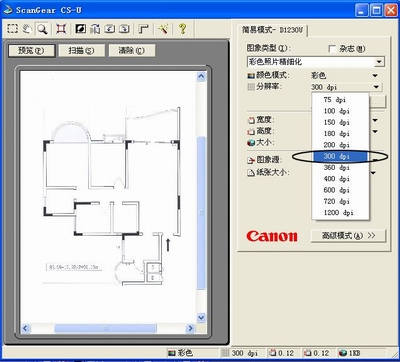

　　启动Photoshop，点“文件→输出”然后选你的扫描仪设置。在弹出的扫描仪控制面板中先点预览，预览结束后设置分辨率为300dpi(图2)，然后点“扫描”，随即扫描开始。扫描结束后关闭扫描仪。

　　三、改变房间的设置

　　将建筑图纸扫描进电脑后，由于建筑图纸上什么装饰也没有，所以现在你可以看看，几个房间的布局是不是很合理，是否需要改动一下墙体。

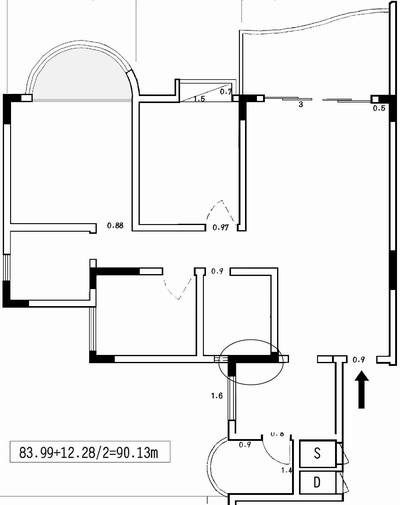

　　注意：在改动之前，要看清哪些墙是可以移动的，哪些是不可移动的。一般在建筑图纸中标有黑色的墙体标志是主结构墙，请不要移动(图3)。不是黑色标记的墙，你可以做小的改动，但要根据整体的需要。改动墙体的位置这一步要非常慎重，如果实在拿不准的语，最好请教施工人员，弄清楚了再动。

　　在本次的户型图中，从设计上是比较经典的了，只是觉得次卫生间的设计稍大了一点，将书房的位置挤得很小。而卫生间与书房的墙是可以移动的，在这里我们就可以用矩形选取工具将这面墙选取后，再用移动工具稍稍向卫生间这边移动一点，移动后现在看看书房是不是大了一点了？同样在其他地方你可做相应的改动。

　　四、摆放家具

　　在Photoshop中能很直观地看出房间的大小比例，在这里你可以设计出家具的大概位置，这样可以看看布局是否合理，调整也十分方便，在这里就需要你对家具的尺寸大小要有个比较细致的了解(这一点很好办，到家具店去抄几个尺寸回来就知道了)。在这里我们就用简单的方块来表示吧，反正只是看的大致的布局，然后标出尺寸作为设计施工时的重要资料。

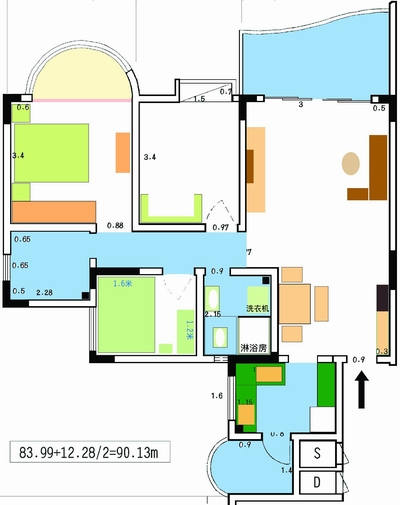

　　由于第3期《电脑报》我们将会介绍更方便的房间布局的软件，所以在这里具体的操作就不作详细的介绍了。图4是我按现在家具的标准尺寸放上去的，看上去虽然很丑，不过没关系，重要的是你现在已经掌握了主要设计数据，你会发现与原来的户型图相比，房间顿时变小了，所以现在这张图纸才是你真实所需要的图纸。
