改装普通稳压电源为Nikon相机专用稳压电源
数码与整机
用过数码相机的朋友都知道，目前数码相机技术已经非常成熟，但是还是很费电。一般来说购买数码相机标配里面都没有交流稳压电源，在有220V交流电的地方还是要使用充电电池，非常不方便。所以我想起了交流稳压电源(交流适配器或AC适配器)，到市场一问Nikon电源需要订货，而且价格很贵(最少400元～500元人民币)。
于是决定改装一套交流稳压电源为数码相机专用。改装最重要的问题是稳压电源输出电流和电压的大小，一般市面上卖的普通稳压电源输出电流比较小(小于700mA)，选购时一定要仔细查看稳压电源输出电流的标称值，最好大于(等于)1200mA，至于电压一般不要超过数码相机额定输入电压，例如我的相机上印着DC IN 8.4V(直流8.4伏输入)，那么选购7.0V～8.0V输出电压就可以了（图1）。
我买的稳压电源标称输出直流7.5V、1200mA，用了25元钱（图2）。
然后就是购买电源输出到相机的插头，一般推荐携带相机去试，只要正好插进去就可以了。图中为我购买的插头，大约3元钱。

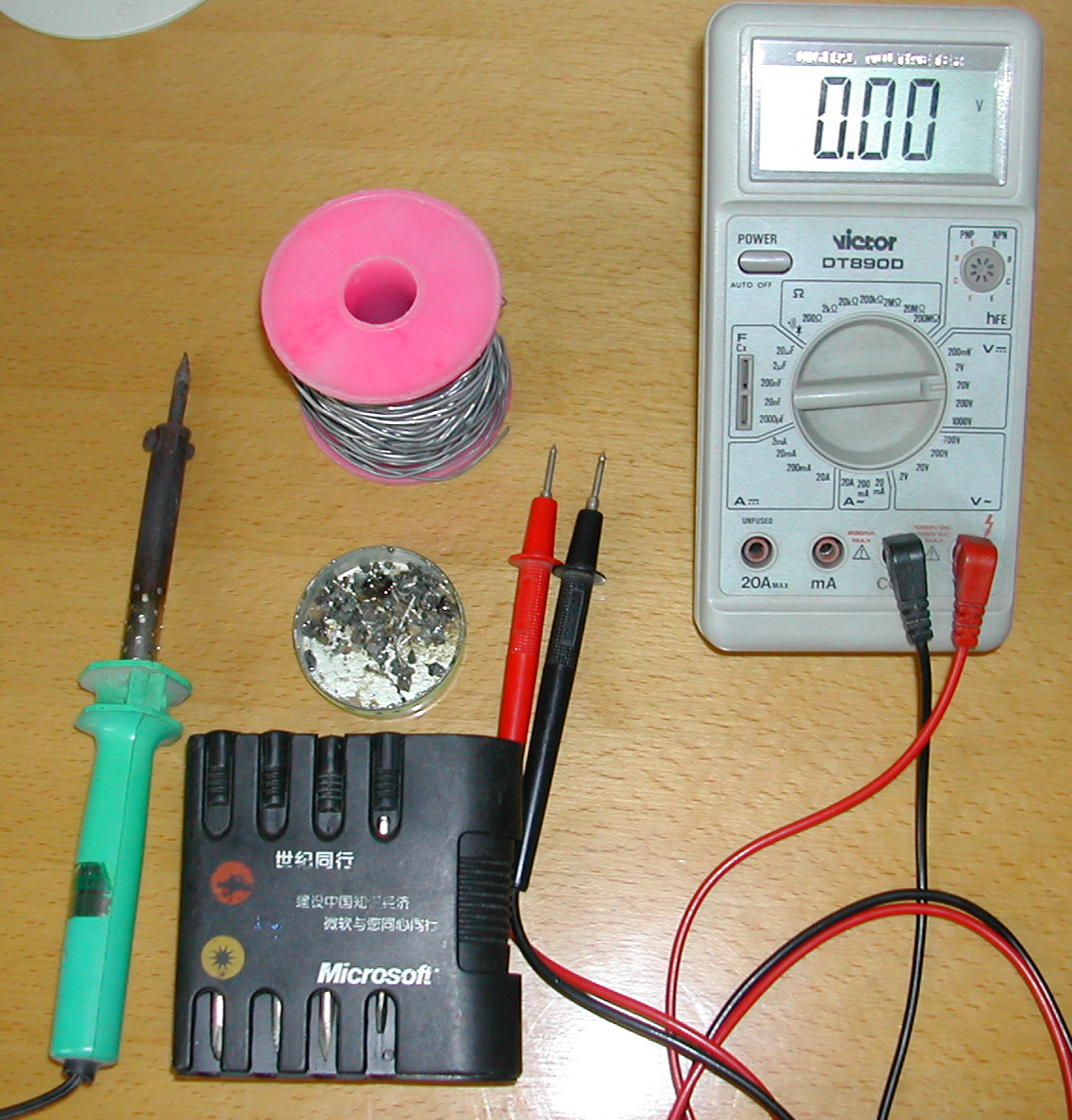

使用工具如（图3）。

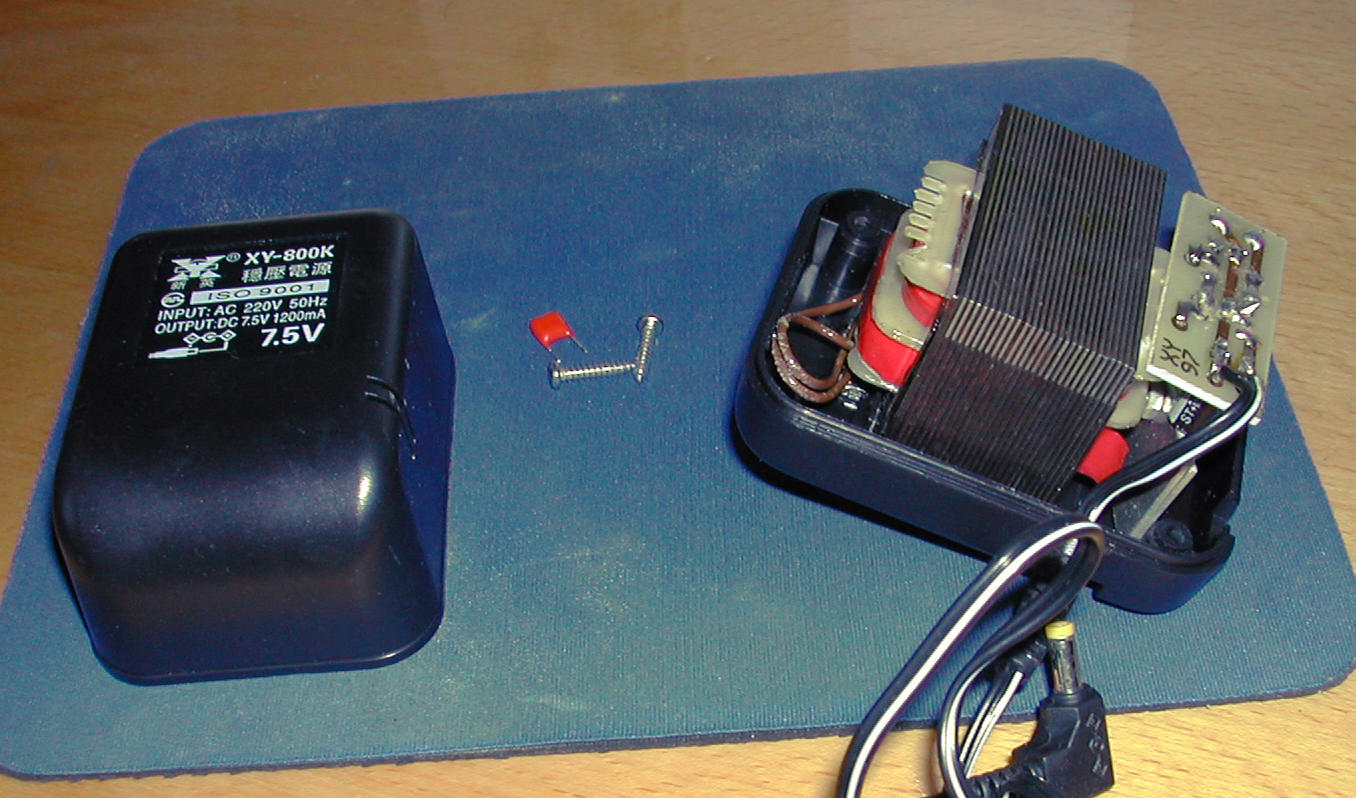

接下来打开稳压电源，在此之前请确定你有一定的电子知识，并能够熟练使用电烙铁（图4）。

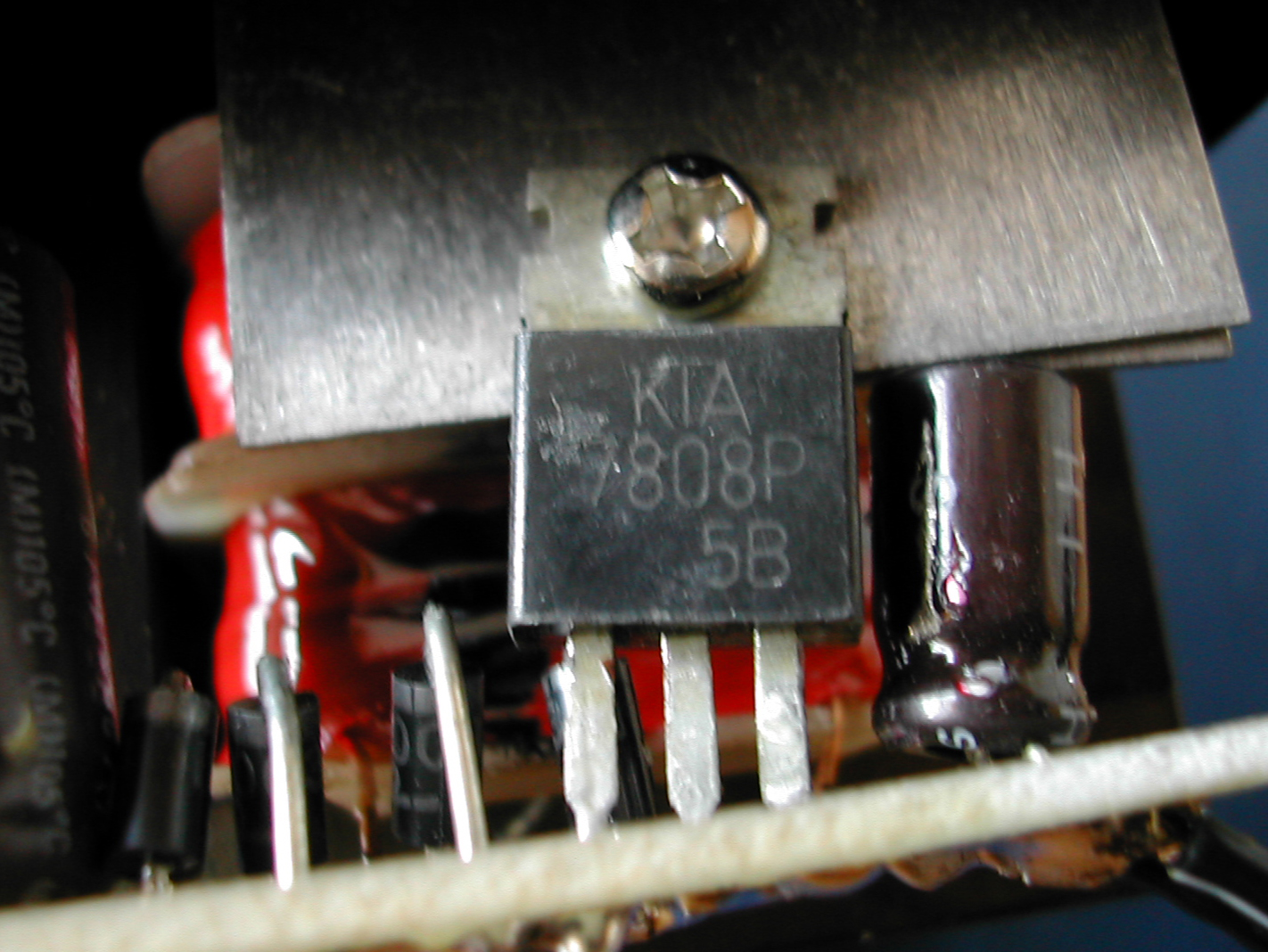

这个电源使用的是普通的三端稳压器件7808，7808三端稳压管推荐电流1000mA，但是只要做好散热，基本上短时间通过1200A电流不会有太大问题，如果你不放心可以购买一些国际知名大厂的7808替换（图5）。

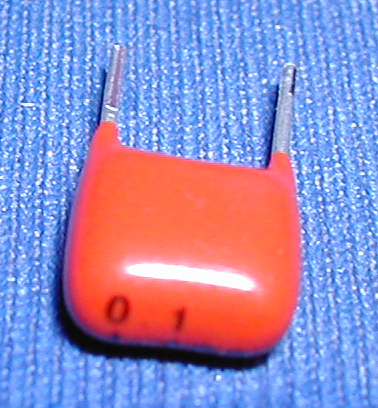

下面在直流输出端(稳压电源内部)并入0.1μF CBB电容以滤除高频干扰（图6）。

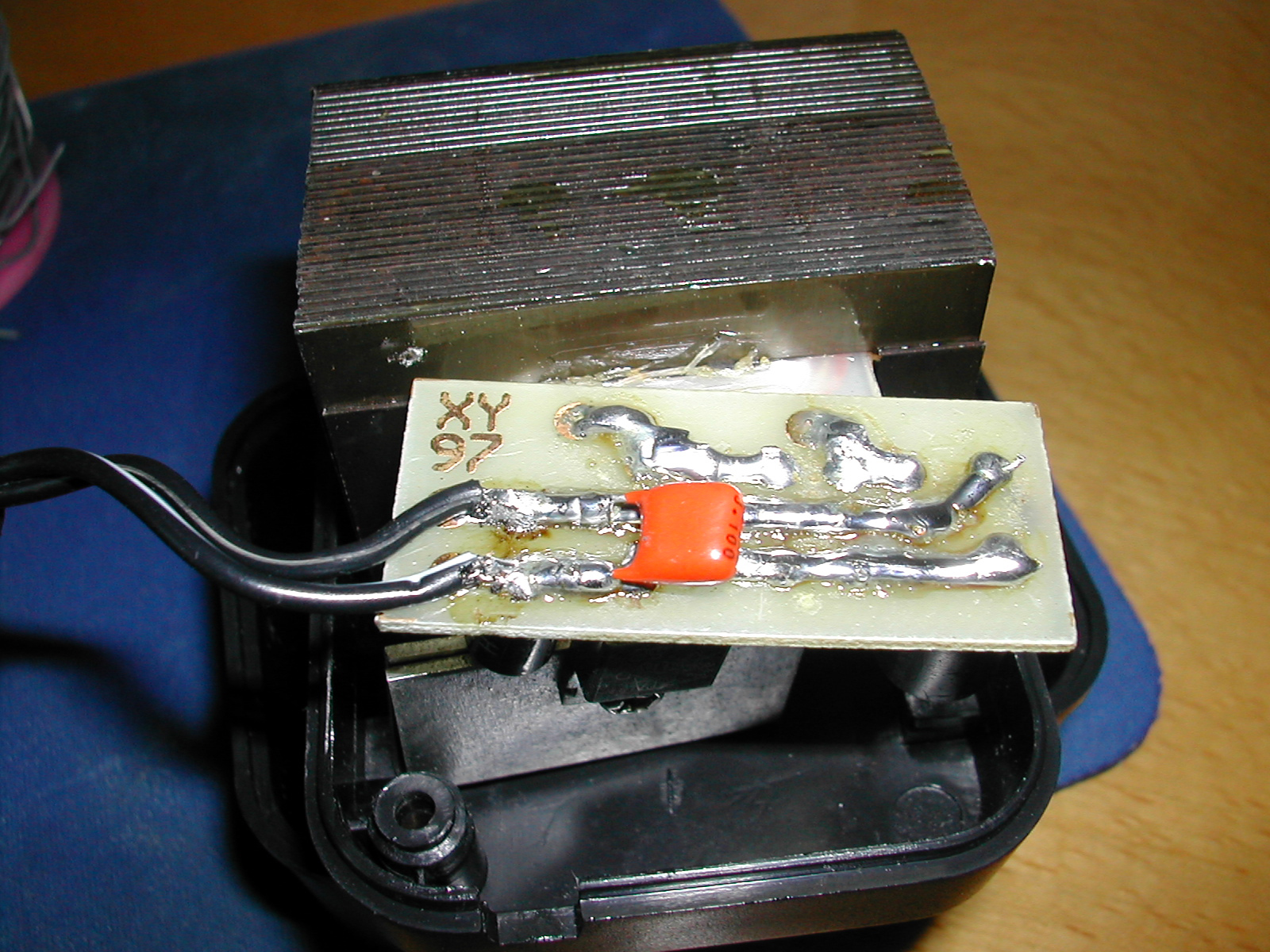

注意区分输出直流端子的正负极，使输出插头上正负极和数码相机上所标出的一一对应，焊接后使用万用表进行测量（图7）。
之所以在电路的铜箔上加锡是增大铜箔的截面积，以至于长时间工作铜箔不会发热。
至此基本上电源改造已经快要结束了，但是还有一些经常被大家忽略的问题。

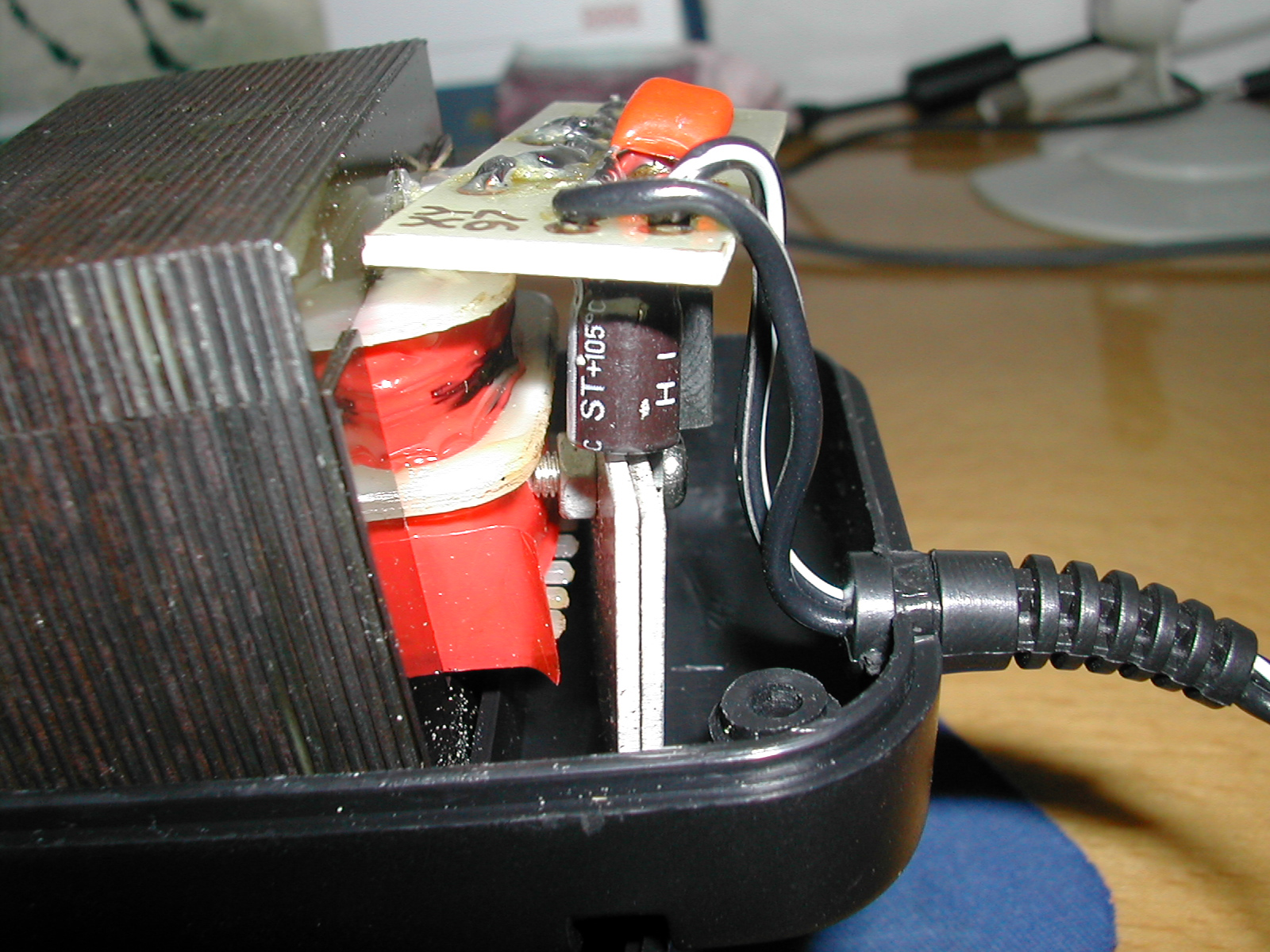

1. 直流输出线不要和7808的散热片靠在一起，7808在工作时会产生很大热量，长期这样会导致电线老化，甚至造成短路。(（图8）)
2.改善7808的散热条件。上图中7808的散热片为两片并在一起，如果把两片分开可以增大散热面积。

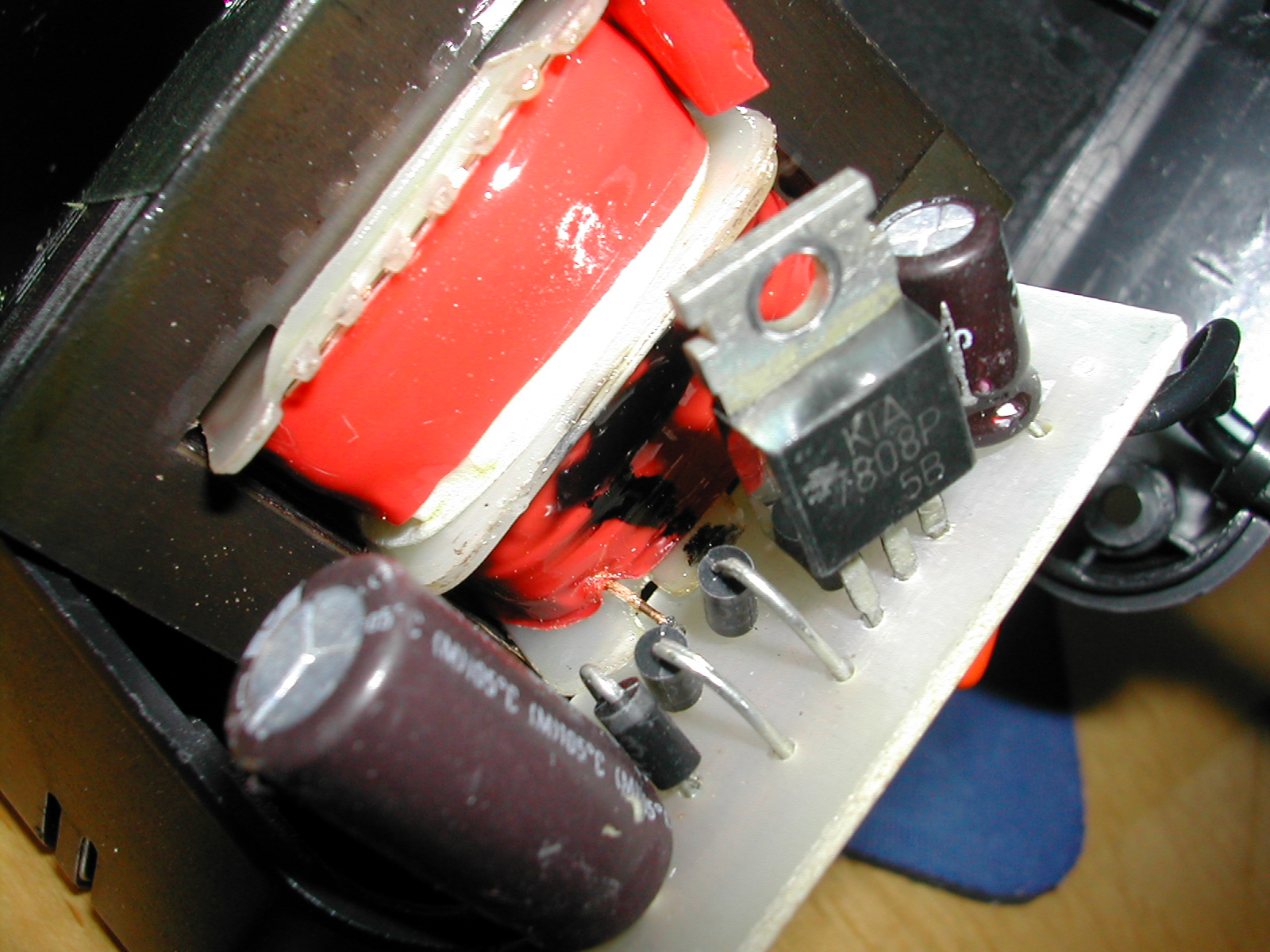

拆下散热片后的7808见（图9）。
可以看出出厂时候没有在7808和散热片之间使用导热硅脂。为了散热效果更好，决定使用导热硅脂（图10）0。
再把两片散热片一前一后安装到7808上，这样无形中散热面积就增大了
这样安装外壳就可以正常工作了，别忘了在使用之前再用万用表测量一次输出电压。
3.接下来就是在导线上加装“磁环”，这在一般的电子商城中都能够买到，加装磁环的目的是为了抗干扰即噪波抑制。

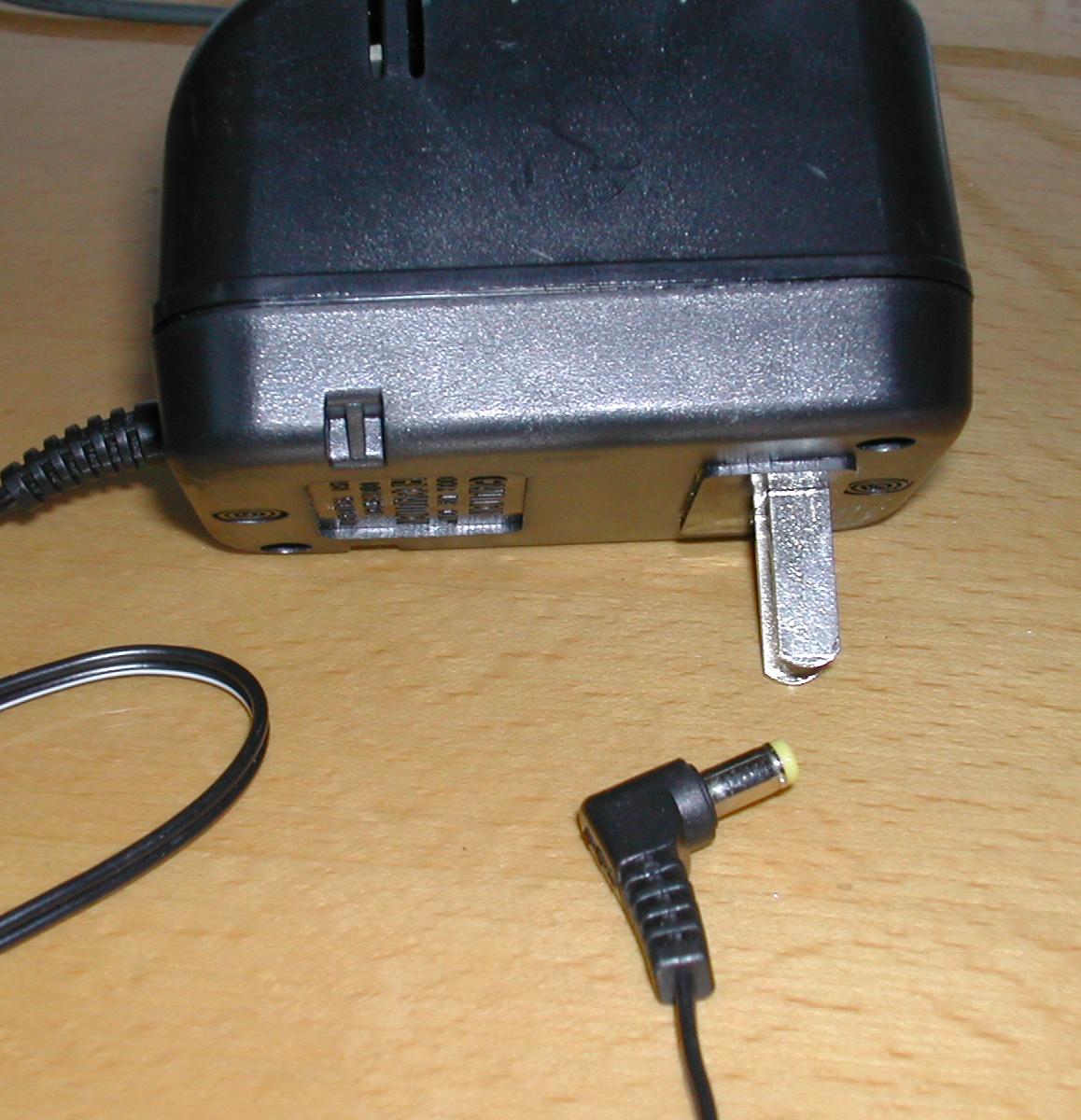

（图11）1为改装后的稳压电源。
此改装后的交流稳压电源在我的数码相机(Nikon 775)上长时间工作得非常好。
最后再说几句，一般来说数码相机工作时候最大的电流在900mA～1100mA左右，记住是最大，没必要去购买输出电流在1.5A以上的电源，有些网友在网上发帖子推荐别人买输出电流1.8A以上的交流稳压电源，这实在是没有必要，要知道任何东西都是够用就好，如果付出不必要的代价就是浪费！
还有人会说为什么不用开关电源，这里且不说原装的多么贵，就是在电脑城里一些外国的洋垃圾电源也卖得很贵，所以没有必要，DIY精神是以最少的花费得到最大的效果为原则的。
这样制作出的电源不但适用于Nikon相机，而且其他相机只要输入电压偏差不大都可使用，但是要注意输入相机的正负极千万不能搞错。
