发掘“815EP主板”隐藏的显卡

硬件周刊

章涛

最近朋友购得一块二手的华硕815EP 主板CUSL2-C，在检查过程中发现一个奇怪的现象：这块主板没有焊接COM2接口座。一般的815EP主板，COM2接口座都是焊上了的，而815E主板因为集成显卡所以COM2接口座的位置就焊成了显卡接口座，COM2接口通过附加排线提供。再观察主板上COM2接口座留下的焊点线路走向，发现通向北桥芯片。有经验的朋友都知道整合显卡通常都集成在北桥，难道这块815EP主板是由815E改制而成？
为了找出原因我将华硕采用815E芯片组，型号为CUSL2的主板和这块主板进行了对比。下面是华硕官方网站CUSL2-C和CUSL2主板的资料：

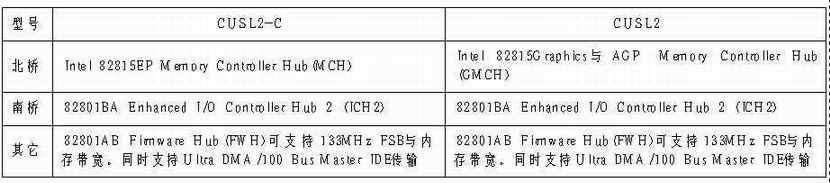

从参数对照表（图1）可知，两款主板只有集成和不集成i752显卡的区别，再看主板图片，外貌上一模一样，只是CUSL2-C的显卡VGA插座没有焊上。查找815E芯片组和815EP芯片组的资料对比，发现也只有集成显卡上的区别，其他的都一样。这么说来，华硕CUSL2-C很有可能用的是815E芯片组。
